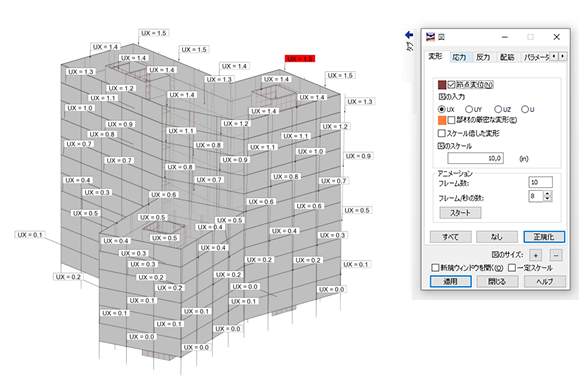

節点変位の説明は、個別の UX、UY、UZ 方向で表示できます。
特定の座標系軸のコンテキストにおける変位の影響を理解し、計測するために、個別の方向または合計値の変位における構造挙動を評価できるようになりました。選択した X、Y、Z グローバル方向の変位値、または合計値 U を表示します。
これを使用するには:
- [パラメータ]タブで、ラベルまたはテキストの形式で[図の入力]をオンにして、表示する節点変位方向を選択します。
