材料: ヒート シンク
この手順では、複数のコンポーネント(冷却ファン ブラケット、変圧器、ヒート シンク、コンデンサ)にアルミニウムを割り当てます。

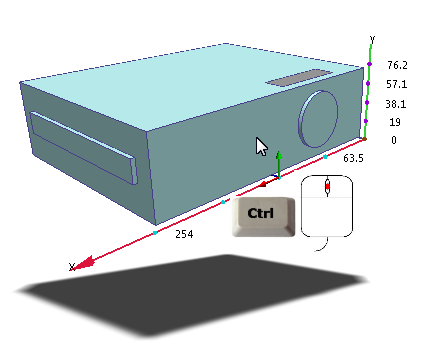

1.開始するには、[Ctrl]キーを押しながらマウスの中央ボタンをクリックして、空気部品を非表示にします。

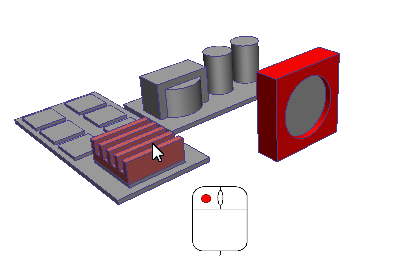

2.ヒート シンクをクリックして選択します。
3.[材料]状況依存パネルで[編集]をクリックします。
4.[材料]クイック編集ダイアログで、材料の種類を選択します。
- a.[種類]行で、右側の列をクリックします。
- b.[固体]を選択します。

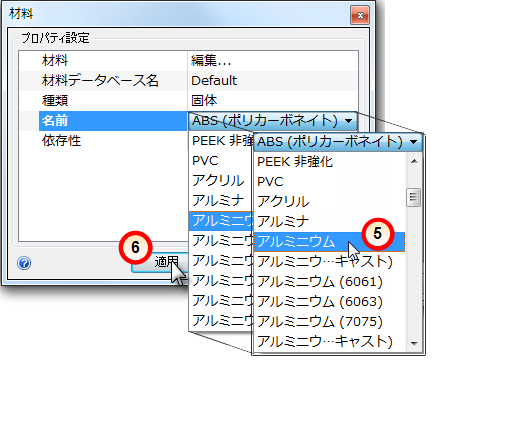

5.[名前]メニューで、[アルミニウム]を選択します。
6.[適用]をクリックします。
次のような設定になっていることを確認します。

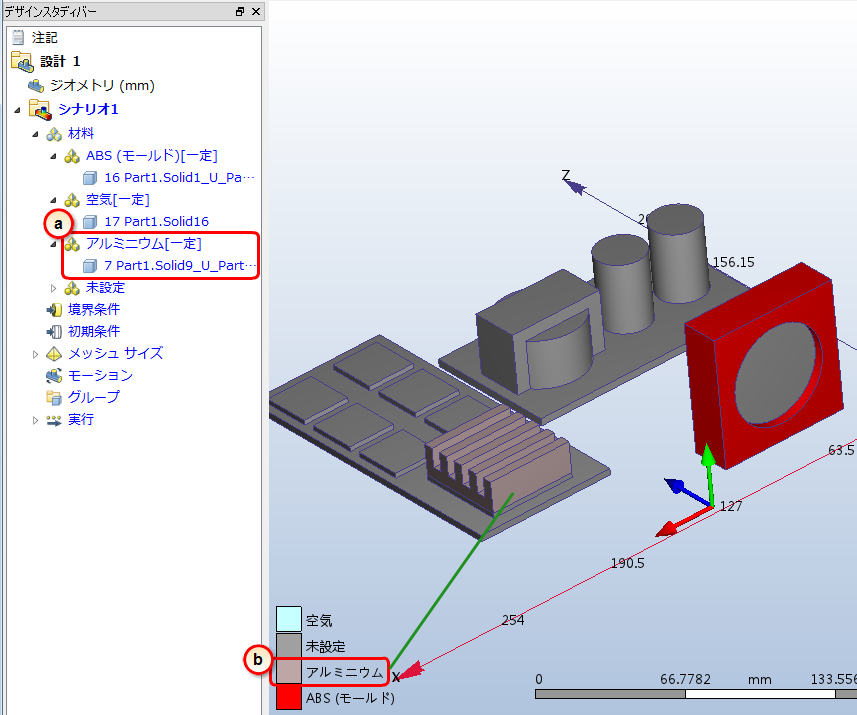

7.材料のアルミニウムが適切に割り当てられていることを確認するには、デザイン スタディ バーと部品の色付けを調べます。
- a.デザイン スタディ バーで、材料の[アルミニウム]が割り当てられている。
- b.ヒート シンクの色が凡例の[アルミニウム]の色に対応している。
