材料: 送風ファン

この手順では、システムに冷却空気を送るファン材料を割り当てます。

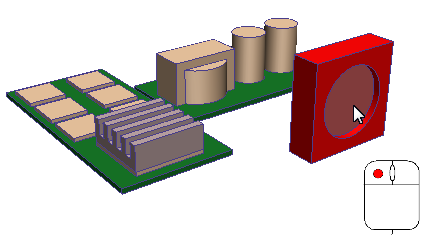

1. 開始するには、ファンをクリックして選択します。

2. [材料]状況依存パネルで[編集]をクリックします。

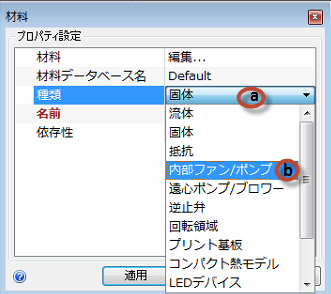

3. [材料]クイック編集ダイアログで、材料の種類を選択します。

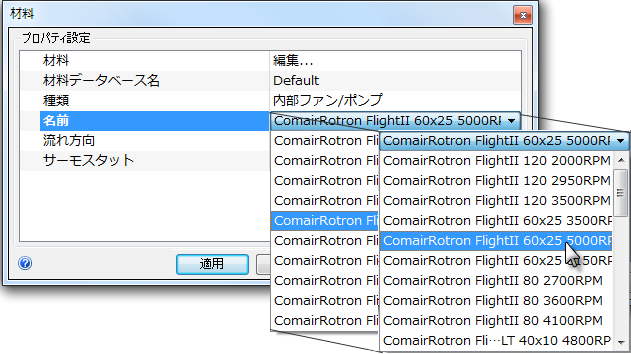

4. [名前]メニューから、[ComairRotron FlightII 60x25 5000 RPM]を選択します。

注: 右側のエッジをドラッグしてダイアログボックスを展開することができます。

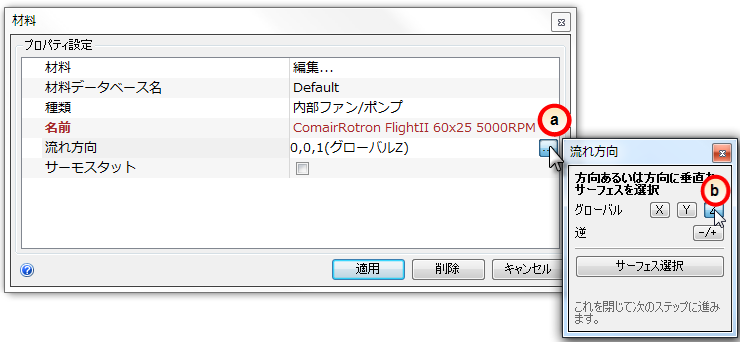

5. ファンの吐出し部における流れ方向を設定するために、次の操作を行います。

6. 流れ方向が 0, 0, 1 であることを確認して、[適用]をクリックします。

注: 方向が 0, 0, -1 の場合は、方向を変更するために、[流れ方向]ダイアログを開き、[-/+]をクリックします。

次のような設定になっていることを確認します。

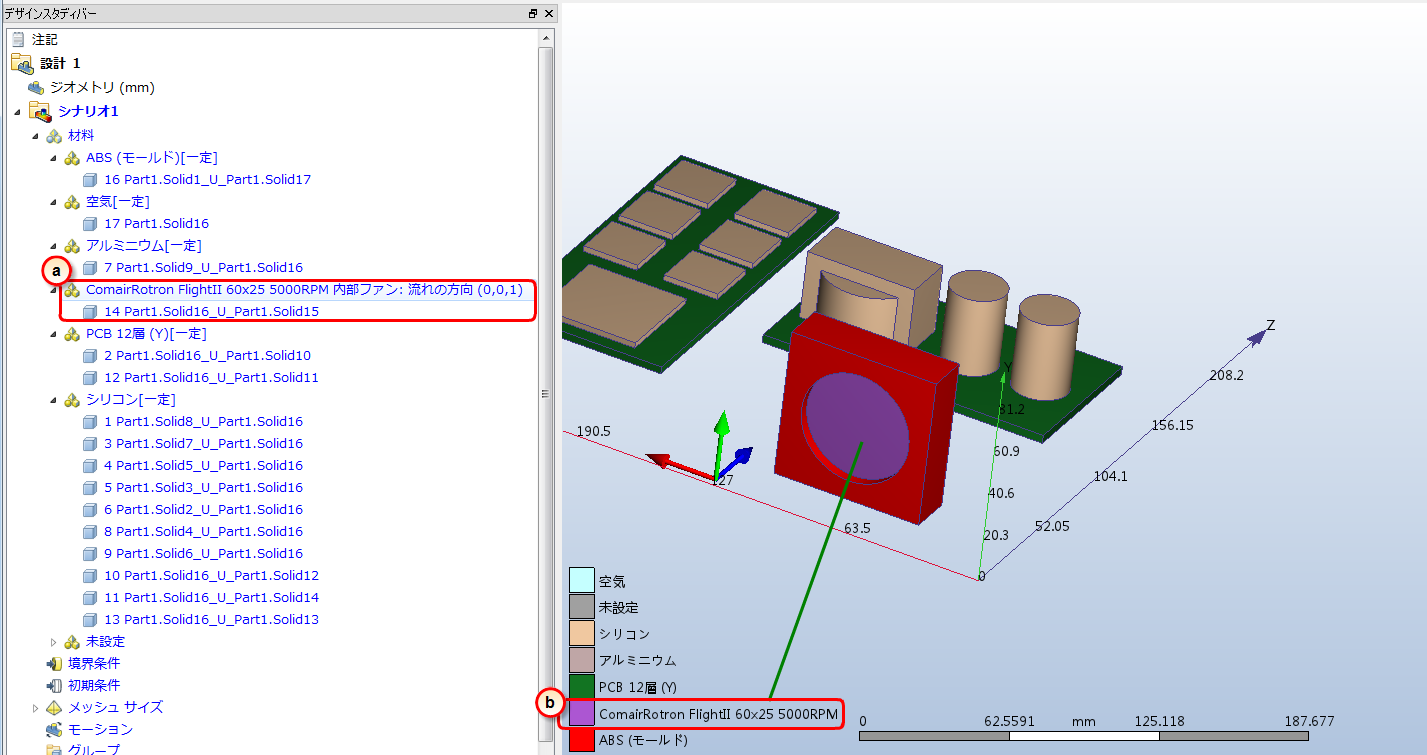

7. ファン材料が正しく割り当てられていることを確認するには、デザインスタディバーと部品の色を確認します。

ここで、デザインスタディバーで材料割り当てを確認することをお勧めします。

この時点で作業内容を保存する必要があります。クイックアクセスツールバーの[保存]アイコンをクリックします。
