演習 13

この演習は、壁面ダイアログを使ってサーフェスまたはサーフェスのグループ上の流体力学的な力および温度値を測定する方法を学びます。

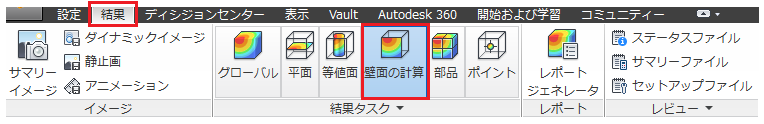

解析結果タブで壁面の計算をクリックします。
クイックアクセスツールバーでシェーディングをクリックします。
内側のサーフェスを選択するには、外側のサーフェスを非表示にする必要があります。[表示]タブ > [表示]パネル > [サーフェスブランキング]の順にクリックすると、ボリュームではなくサーフェスが非表示になります。

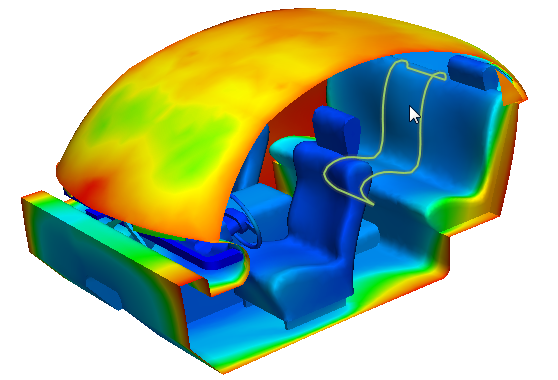

[Ctrl]キーを押しながらサーフェス上で中ボタンをクリックすることにより、キャビンの側面のサーフェスを非表示にし、後部座席の中央部を選択します。
壁面結果ダイアログで、圧力と温度をクリックします。 [計算]をクリックします。
アウトプットタブで計算された値を表示します。

注: これは 1 つまたは複数のサーフェス上の温度と力を調べるのにたいへん便利な方法です。

演習が終わりました。
