マテリアルグラフ/タグ

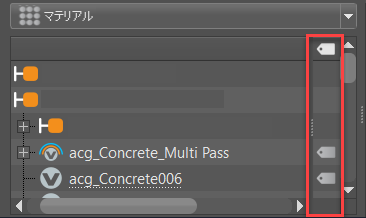

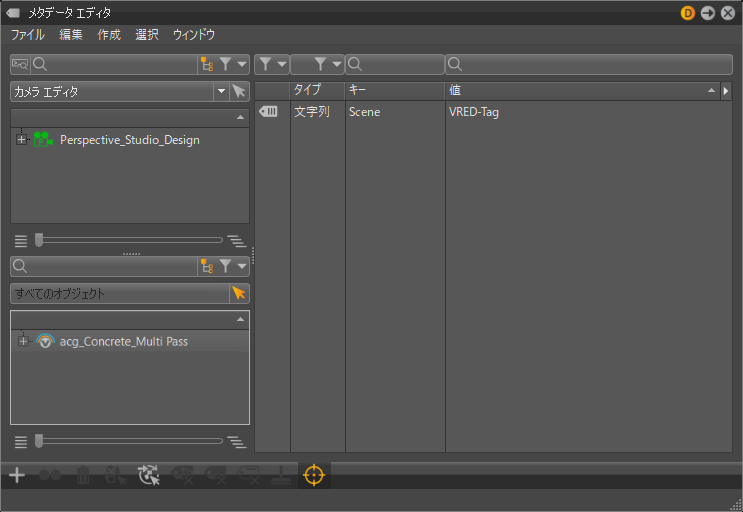

[マテリアルグラフ/タグ]には、現在作成されているマテリアルが論理的に並べ替えられて、表示されます。ここには、マテリアルとタグのセレクタ、検索バーとフィルタ、マテリアルグラフ、拡張列、タグリスターなどがあります。

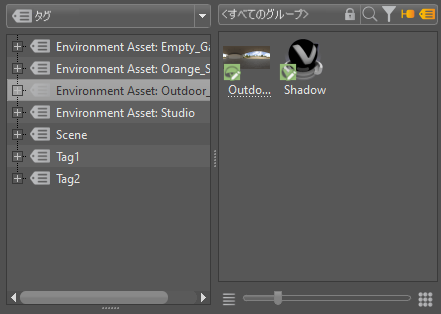

マテリアルとタグのセレクタ

このセクションにマテリアルグラフやタグを表示するかどうかを設定します。セレクタをクリックして、どのビューがどのセクションに表示されるかを選択します。既定では、マテリアルグラフとタグはそれぞれ異なるセクションに表示されます。ただし、2 つのグラフまたはタグを表示できます。

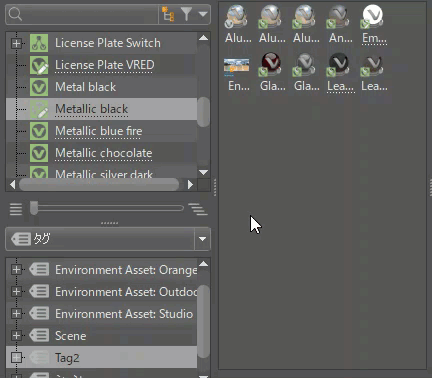

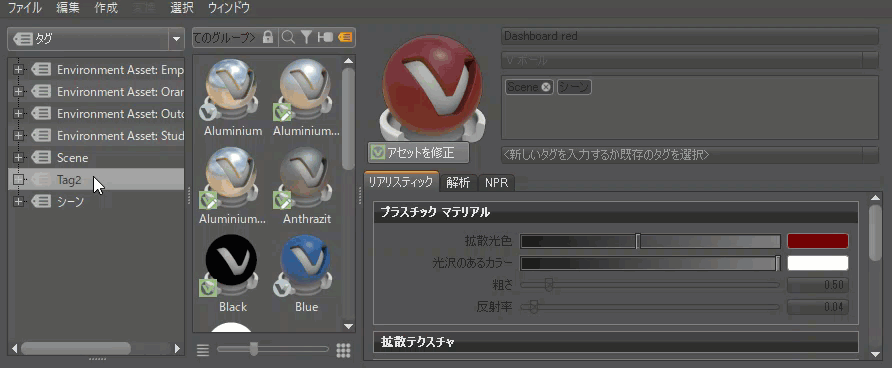

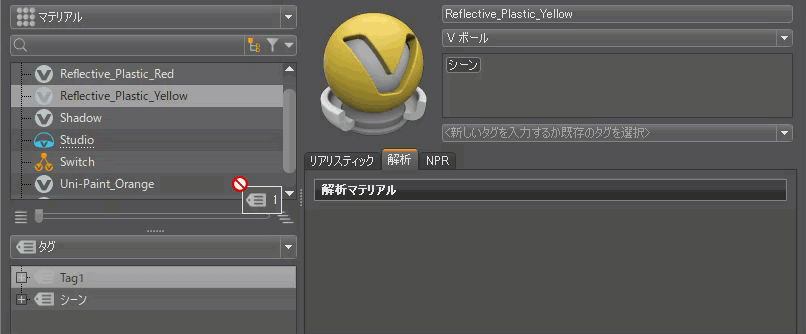

マテリアルとタグのリスター

注:

2 つのマテリアルグラフビューが表示されている場合、最後にフォーカスしたビューのみが選択に自動スクロールします。

検索バーとフィルタ

マテリアルエディタには、基本検索と高度な検索の 2 つの検索があり、Live Search 機能を利用できます。基本検索にはフィルタ機能が含まれます。高度な検索にはフィルタ機能は含まれていませんが、検索は Python に基づいて実行されます。

基本検索

[検索]フィールドでは、シーングラフオブジェクトの Live Search 機能を利用できます。マテリアルの膨大なリストを参照することなく、複雑なシーンでマテリアルをすばやく特定するのに役立ちます。名前で検索します。サポートされているのは、単一の検索語と正規表現のみです。

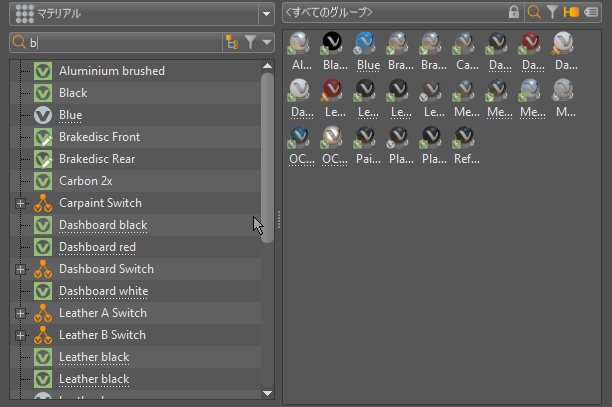

1 文字を入力すると、その文字が名前に含まれるマテリアルのみが表示されます。

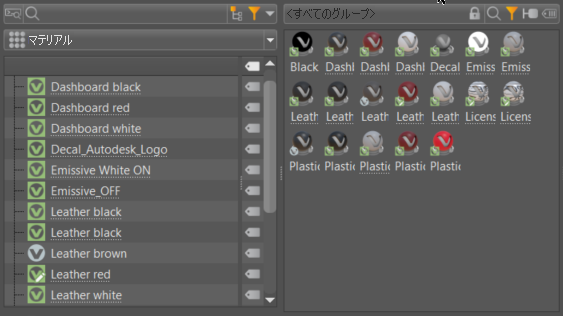

元の状態	フィルタを適用

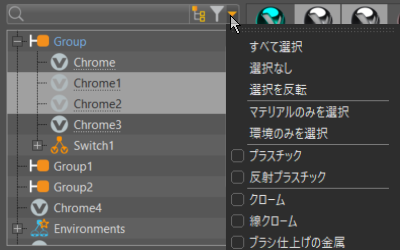

を使用して、フィルタ設定を構成するための[フィルタ選択]メニューを開きます。アイコンを押したままにして、フィルタ設定を構成するための[フィルタ選択]メニューを開きます。たとえば、すべてのマテリアルとすべての Substance マテリアルを切り替える場合に使用します。

注:

グループプレビューの検索とフィルタの切り替えは、マテリアルグラフとタグリスターで設定された検索とフィルタに従います。

このメニューには、タイプから次の項目まで、マテリアルをフィルタするためのすべての方法が含まれています。これらのフィルタオプションを検索語句やタグ選択と組み合わせて使用し、さらに検索を定義します。

[すべて選択]: すべての項目を選択します。これが既定値です。
[選択を解除]: フィルタ選択をクリアし、グループプレビュー内のすべてのマテリアルを再ロードします。フィルタは、マテリアルグラフとグループプレビューの両方で自動的に非アクティブになります。

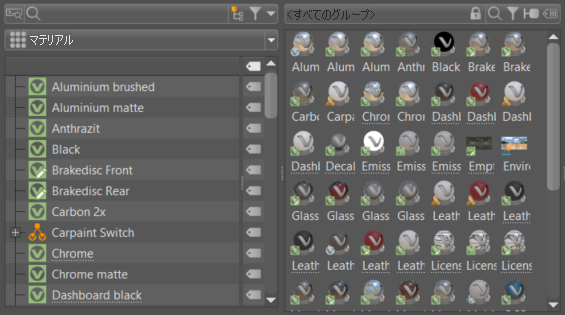

フィルタを適用選択を解除した後
[選択を反転]: 以前に選択したすべての項目を選択解除し、以前に選択しなかったすべての項目を選択します。
[マテリアルのみを選択]: すべてのマテリアルを選択し、その他のすべてのオブジェクトを選択解除します。
[環境のみを選択]: すべての環境を選択し、その他のすべてのオブジェクトを選択解除します。

フィルタ検索の深さ

[検索の深度を切り替え]を使用すると、フラットな一致と再帰的な一致を切り替えることができます。無効にすると、トップレベルの一致のみが表示されます。有効にすると、階層の深い方での一致が表示されます。

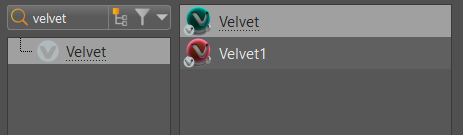

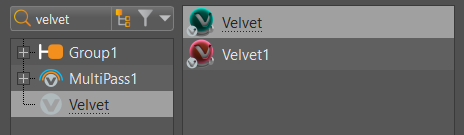

フラットな一致	再帰的一致

高度な検索

高度な検索の使用方法については、「高度な検索を使用する」を参照してください。

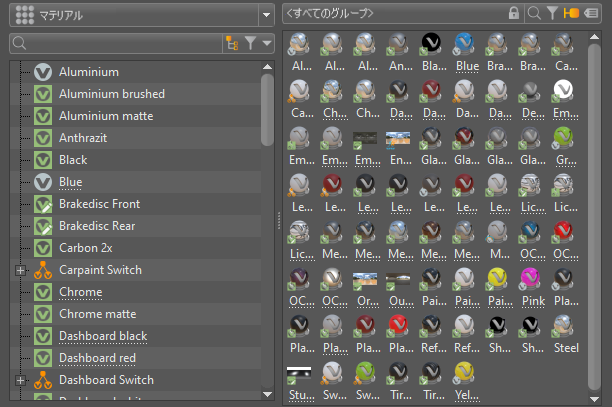

マテリアルグラフ

シーン内のすべてのマテリアル、環境、スイッチ、およびグループが表示されます。

マテリアルグラフ

マテリアルグラフに表示されるアイコンとその内容が表示されます。

アセットマネージャからマテリアルエディタにドロップされたアセットは、で表されます。
アセットが修正されると、そのアイコンに (小さな鉛筆のアイコン)が示されます。
アセットが保存されていた場所から削除された場合、アイコンの上部にが表示されます。

アイコン	要素
	OCS
	Substance
	X-Rite
	アセット
	レイヤ
	マルチパス
	VRED マテリアル
	環境
	スイッチ
	環境スイッチ
	グループ

マテリアルまたは環境に下線が付いている場合は、スイッチなど、階層内の他の場所で使用されていることを意味します。

下線付き要素

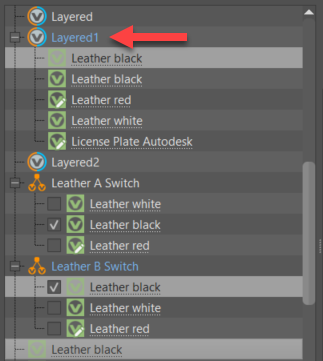

[すべてのオカレンスを選択]を使用すると、親ノードのテキストが青でハイライト表示され、選択した下線付きのマテリアルのコピーが見つかったことを示します。

青いハイライト

マテリアルグラフ内で右クリックすると、コンテキストメニューにアクセスできます。

マテリアルグループ

グループを使用してマテリアルを整理し、簡単に検索できるようにします。Python ユーザの場合は、マテリアルグループのドキュメントを確認してください。

マテリアルグループは VRED に読み込むことができます。[ファイルを読み込み]ダイアログの[ファイル固有のオプション]で[グループマテリアルを読み込み]機能を使用して、パーツファイル、アセンブリ、またはインスタンスのマテリアルグループノードを読み込むかどうかを選択します。詳細については、「マテリアルグループの読み込み」を参照してください。

マテリアルグループの読み込みの既定の状態を設定するには、Catia V5 基本設定の[グループマテリアルを読み込み]セクションを参照してください。

グループを作成するには、[作成]メニューおよびコンテキストメニューにある[グループを作成]を使用します。

マテリアルグループを選択すると、グループのプレビューに表示される内容が影響を受けます。グループのプレビューが受ける影響の詳細については、「グループのプレビュー」を参照してください。
