이제 용접 기호가 최신 ISO(ISO 2553:2019) 및 JIS(JIS Z 3021:2016) 표준 리비전을 지원합니다.
새로운 ISO 2553:2019, ISO 4063:2009 및 JIS Z 3021:2016 표준 리비전이 추가로 지원되어 최신 용접 기호 리비전을 사용하여 AutoCAD Mechanical에서 작성된 문서에 주석을 달 수 있습니다.
주: AutoCAD Mechanical 도구 세트에서는 모든 기존 리비전을 계속 지원하며 이전 릴리즈에서 작성된 문서를 용접 표준을 업데이트하지 않고도 열고, 편집하고, 저장할 수 있습니다. 새 용접 기호 리비전을 이전 파일 형식으로 저장하면 용접 기호가 블록으로 변환됩니다.
옵션 대화상자
AutoCAD Mechanical 2022 도구 세트에서는 새 ISO 또는 JIS 표준 리비전이 새 도면에서 기본 표준으로 사용됩니다. 기존 도면을 열면 기본 표준은 이전 표준 리비전으로 변경됩니다. 옵션 대화상자에서 표준 리비전을 변경할 수 있습니다.
용접 설정 대화상자

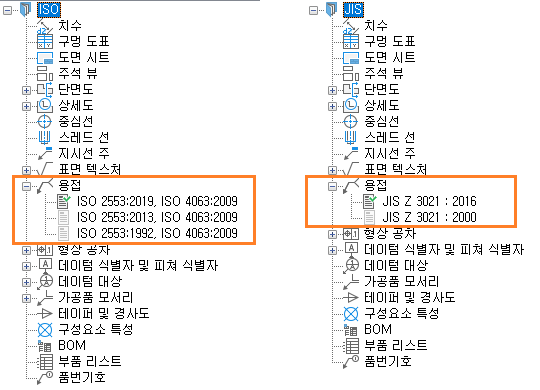

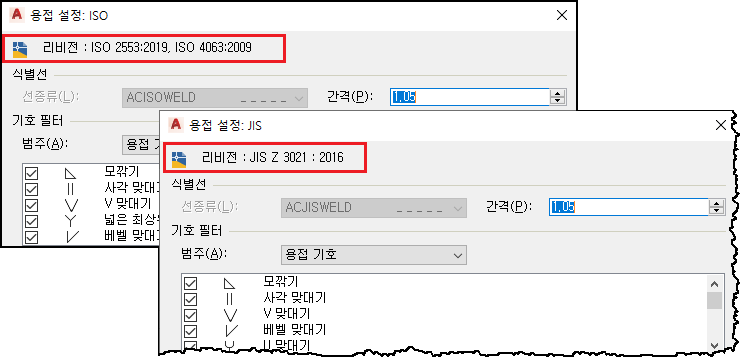

용접 설정 대화상자에 최신 ISO 및 JIS 리비전이 표시됩니다. 해당 용접 및 뒤붙임 기호도 기호 필터에 나열됩니다.
용접 기호 대화상자

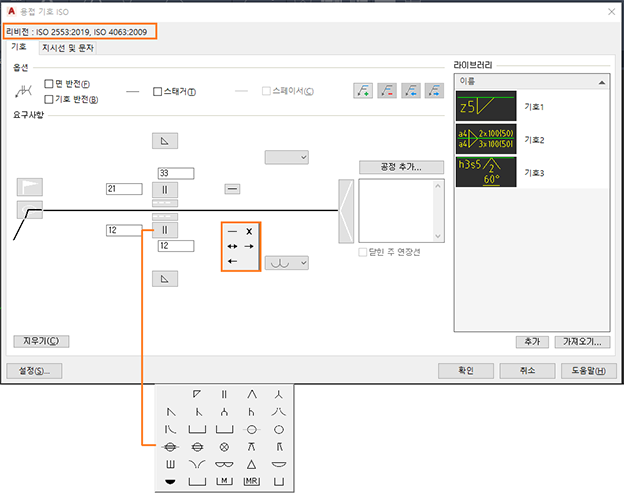

용접 기호 대화상자에는 기본 기호 및 보충 기호에 대한 새 용접 표기법 및 리비전이 포함되어 있습니다.

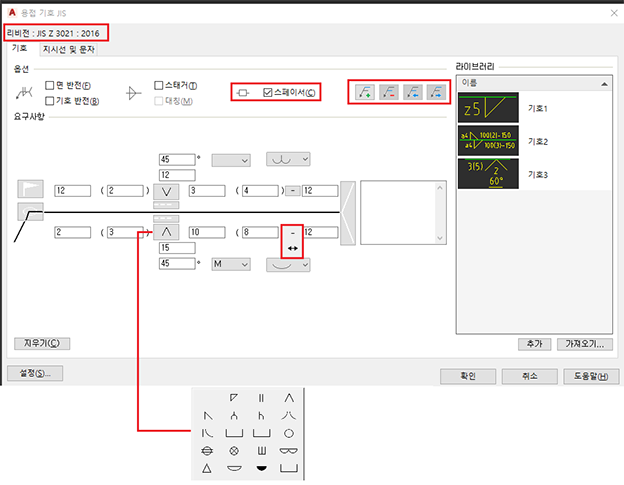

또한 용접 기호 JIS 대화상자에는 새 스페이서와 다중 참조 선 지원을 위한 컨트롤이 포함되어 있습니다.

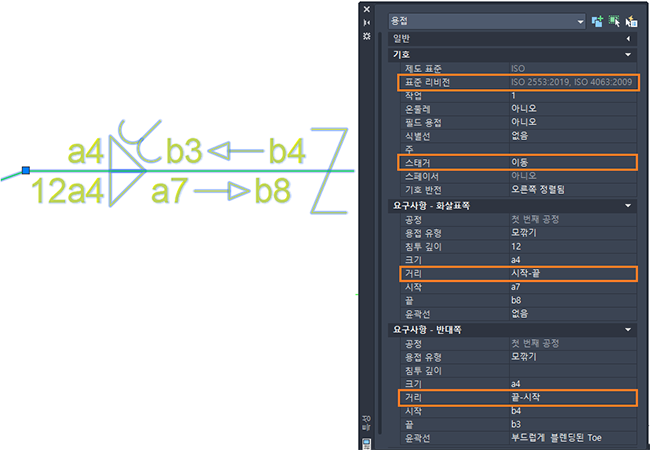

특성 팔레트
특성 팔레트에서 모든 용접 기호 특성을 보고 수정할 수 있습니다.
