선형 탭
배치 옵션 윈도우의 선형 탭에서는 표준 열 배치 및 레이블 지정 옵션 이외에도 선형 및 종단 관련 측점 및 도면요소 데이터의 화면표시와 형식을 제어하기 위한 일련의 전용 옵션을 제공합니다.

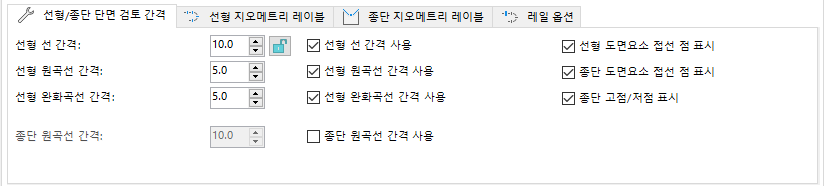

선형/종단 단면 검토 간격
이러한 설정은 선형 및 종단에 대해 계산된 측점 하위 객체 리스트의 컨텐츠를 제어합니다.
선형 간격 관련 설정
선, 완화곡선 및 원곡선 도면요소의 선형에 대한 측점 단면 검토 간격을 설정합니다. 선택적으로, 완화곡선이나 원곡선에 대한 간격 점이 필요한 경우에만 유용할 수 있는 특정 도면요소 유형에 대한 간격을 비활성화할 수 있습니다. 모든 도면요소 유형에 대한 공통 선형 간격을 사용하려면 측점 간격 고정 선택 버튼을 사용합니다.
종단 간격 관련 설정
선형 간격 설정만으로는 원곡선 종단 도면요소를 따라 선형/종단 조합에 대해 충분한 상세사항을 제공하는 데 충분하지 않을 수 있습니다. 이 경우 종단 원곡선 간격 매개변수와 함께 종단 원곡선 간격 사용 옵션을 활성화하여 종단이 원곡선 종단 도면요소를 통과하는 선형 간격 설정을 재지정합니다.
지오메트리 점 포함/제외
기본적으로 모든 선형 및 종단 도면요소의 시작점 및 끝점은 각 종단에 대한 높고 낮은 표고점과 함께 계산된 측점 리스트에 포함됩니다. 측점 샘플을 따옴표로 묶인 측점 간격으로만 추출하려는 경우 이러한 옵션을 비활성화하여 추가 지오메트리 점이 리스트에 포함되지 않도록 할 수 있습니다.

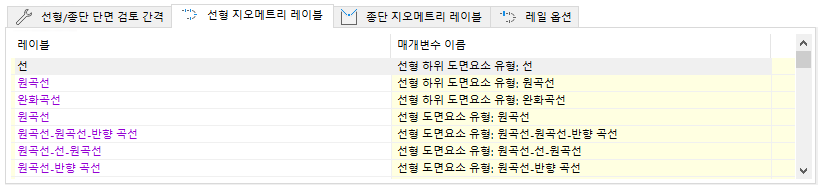

선형 지오메트리 레이블
이 옵션 세트를 사용하면 Project Explorer 사용자 인터페이스 또는 나가는 보고서, 스프레드시트, AutoCAD 테이블에 나타나는 선형 도면요소 또는 하위 도면요소 유형, 완화곡선 유형, 구속조건 유형, 점 유형에 대해 현지화 또는 사용자화 가능한 구문을 제어할 수 있습니다.

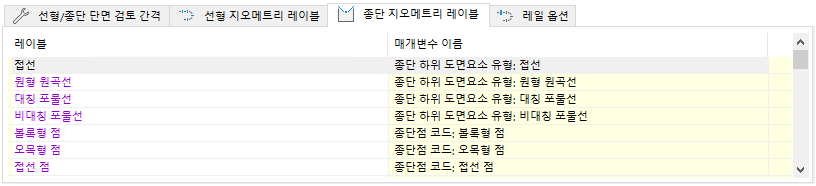

종단 지오메트리 레이블
이 옵션 세트를 사용하면 Project Explorer 사용자 인터페이스 또는 나가는 보고서, 스프레드시트, AutoCAD 테이블에 나타나는 종단 도면요소 유형, 구속조건 유형, 원곡선 유형, 점 유형에 대해 현지화 또는 사용자화 가능한 구문을 제어할 수 있습니다.

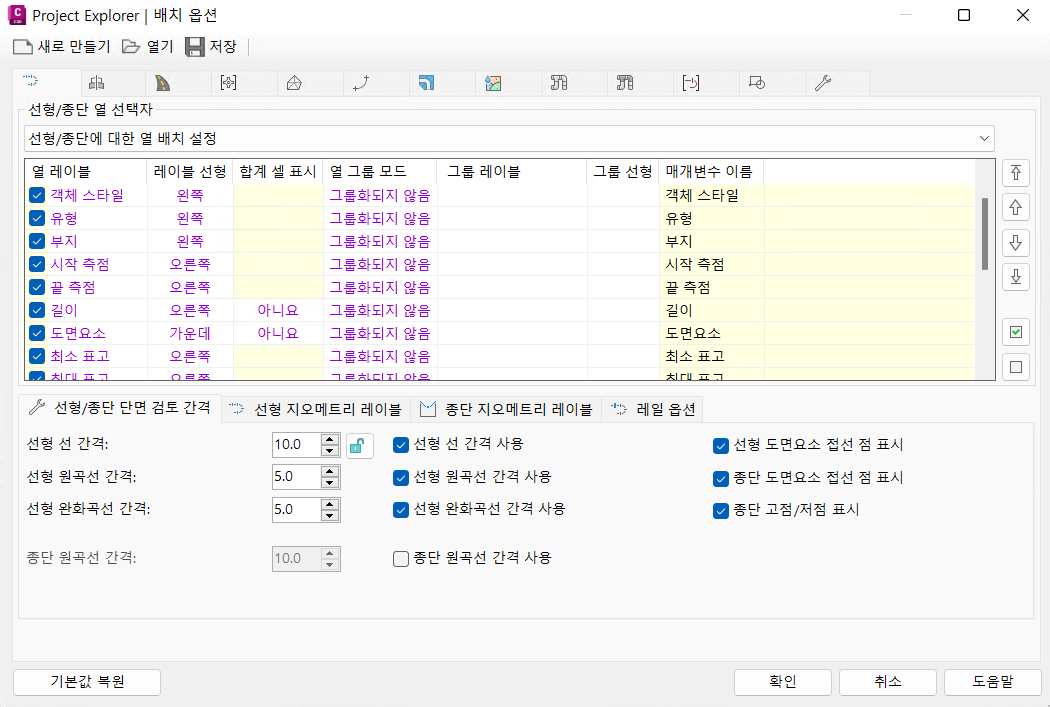

배치 옵션 윈도우는 나가는 보고서의 배치와 Project Explorer 윈도우의 배치를 모두 제어하는 데 사용됩니다. 따라서 이 윈도우에서 값을 편집할 때의 효과는 윈도우가 열린 범위에 따라 달라집니다. 자세한 내용은 배치 옵션 윈도우에 대한 소개 항목을 참조하십시오.
레일 옵션

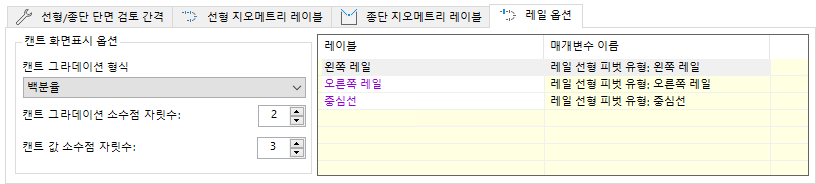

레일 옵션 탭에는 캔트 화면표시 옵션과 레이블 리스트가 있습니다. 캔트 화면표시 옵션 상자를 사용하여 캔트 곡선 탭에서 캔트 그라데이션 값을 조정할 수 있습니다. 레이블 리스트를 사용하여 도면에서 레일 레이블의 이름을 편집할 수 있습니다. 레일 옵션 대화상자에서 레이블을 편집하면 Project Explorer 주 윈도우, 선형 탭, 계산된 측점 리스트 및 레일 피벗 유형의 레이블이 업데이트됩니다.
