조립품을 열고 원하는 모형 상태를 활성화한 다음 환경 탭에서 공차 분석을 클릭하여 해당 환경으로 전환해 분석을 시작합니다.
시작하기 전에 공차 분석 탭, 응용프로그램 패널, 설정에서 해석의 기본값을 설정합니다.
설정 정의를 마치면 새 누적 명령을 클릭하여 공차 학습을 정의합니다.
구속조건/접합을 사용하여 누적 정의
- 누적 간격을 정의하는 피쳐 2개를 선택합니다. 다음은 선택 1 및 2에 대한 유효한 선택입니다.
- 평면
- 원통
- 선형 또는 원형 모서리
- 꼭지점 또는 점

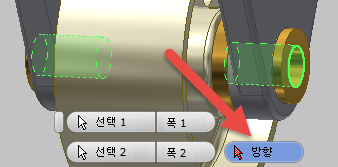

선택 사항을 보고 방향을 확인할 수 없는 경우(예: 원통형 피쳐 2개 사이에서 측정하는 경우) 누적의 방향을 정의하는 선택을 수행하라는 메시지가 표시됩니다.
다음 중 한 가지 옵션을 사용해 방향을 정의합니다.- 평면: 외부로 향하는 법선 벡터가 방향을 정의합니다.
- 원통 및 원추: 축이 방향을 정의합니다.
- 선형 모서리: 모서리가 방향을 정의합니다.
주: 폭 피쳐는 외부로 향하는 법선 벡터가 반대 방향을 가리키는 평행 평면 2개입니다. 폭 선택 사항을 충족하기 위해 외부로 향하는 법선이 반대인 평행 표면을 선택합니다. Ctrl 키를 누른 상태에서 첫 번째 평면을 선택하면 폭 모드가 자동으로 활성화됩니다. - 주석 평면을 선택해 루프 다이어그램 치수 주석의 방향을 지정합니다. 유효한 선택은 평면형 부품 표면 및 원점 또는 참조 평면입니다.
- 화면표시를 클릭해 공칭 누적값 주석에 대한 치수 위치를 충족합니다.
- 면 대 면 관계로 정의된 모든 접합
- 삽입 구속조건(면이 추정됨)
- 다음 구속조건은 면 대 면 관계로 정의되어 있습니다.
- 메이트
- 플러쉬
- 변이
- 접선 내부 및 외부
- 회전/변환
- Rotation
- 메이트: 면 대 작업점
- 메이트: 작업점 대 작업점
- 찾은 경로 옆에 있는 드롭다운을 클릭한 다음 누적 정의에 사용하려는 조립품 관계를 나타내는 경로를 선택합니다.
- 확인을 클릭하여 작업을 마칩니다.
누적 학습을 완전히 정의하면 미니 도구막대가 새로 나타나 누적 루프에 포함되는 부품을 지정할 수 있습니다. 이러한 선택 항목을 일반적으로 조립품 구속조건 표면이라고 합니다.
조립품에 유효한 접합 또는 구속조건 정보가 포함되어 있으면 미니 도구막대는 조립품 구속조건/접합 선택기로 기본적으로 설정되어 있고, 구속조건/접합 경로를 선택해 누적 루프를 정의할 수 있습니다.
수동으로 누적 정의
조립품이 구속조건 또는 접합 정보가 없는 가져온 파일이거나 자동 루프 탐지에서 예상된 결과가 생성되지 않는 경우 이 방법을 사용하십시오.
- 새 누적을 클릭하고 이전 섹션의 1~3단계를 수행합니다.
- 조립품 구속조건/접합 옆에 있는 드롭 리스트를 클릭하고 선택 옵션으로 변경합니다.
주: 조립품에 구속조건 또는 접합 정보가 포함되어 있지 않은 경우에는 선택 옵션이 활성 상태입니다.
첫 번째 피쳐와 연관된 부품은 자동으로 루프에 포함되고 모양이 일시적으로 투명하게 바뀝니다.
- 분석 중인 간격의 반대편에 있고 첫 번째 부품에 부착된 부품을 선택합니다. 선택한 부품이 투명하게 바뀝니다. 루프의 모든 부품을 선택할 때까지 부품을 계속해서 선택합니다. 선택한 마지막 부품은 분석 중인 간격의 두 번째 피쳐를 포함하고 있는 부품입니다.
미니 도구막대에는 선택한 부품 개수가 표시됩니다. 잘못된 부품을 선택하면 미니 도구막대에서 구성요소를 선택해 프로세스를 다시 시작합니다.팁: 다른 부품에 맞춰 부품을 배치하는데 사용되는 정렬 핀 또는 조임쇠를 포함해야 합니다. 이러한 부품이 루프 정의에 포함되지 않으면 공차 분석에서는 해당 부품을 통해 조립품 전환을 계산할 수 없습니다.
- 두 번째 피쳐 부품에 결합되는 첫 번째 부품에서 피쳐를 선택합니다. 선택한 후
팁: 지침을 얻기 위해 화면표시 맨 아래에서 프롬프트를 확인합니다.
- 첫 번째 부품에서 피쳐를 선택하면 부품이 투명하게 바뀌고 두 번째 부품이 완전히 보입니다. 첫 번째 부품에 결합되는 두 번째 부품에서 피쳐를 선택하라는 메시지가 표시됩니다. 두 번째 피쳐를 선택하면 첫 번째 부품이 숨겨지고 세 번째 부품이 투명하게 표시되어 두 번째 부품에서 다음 피쳐를 보다 쉽게 선택할 수 있습니다. 필요한 결합 표면을 전부 선택할 때까지 선택 프로세스를 계속 진행합니다. 공차 분석에서는 선택한 피쳐의 개수와 진행함에 따라 필요한 총 피쳐 개수를 업데이트합니다. 사용자는 미니 도구막대에서 결합 면/점 버튼을 선택해 선택 프로세스를 다시 시작할 수 있습니다.
- 확인 선택 표시를 클릭하여 작업을 완료합니다.
누적 루프의 모든 부품을 정의한 다음에는 상호 작용하는 각 표면 쌍을 정의해야 합니다. 공차 분석에서는 쉽게 선택할 수 있도록 스택 정의의 처음 2개 부품을 제외한 모든 부품을 숨깁니다. 첫 번째 부품은 불투명하고, 상호 작용하는 표면이 있는 두 번째 부품은 투명합니다.
조립품 마감 정보
누적 정의에 모형에서 제대로 정렬되지 않은, 표면이 일치하는 인접 부품이 포함된 경우 공차 분석에서는 누적 공칭을 계산하기 전에 간격을 좁힙니다. 이 상황이 발생할 경우 계산된 누적 공칭값은 모형에서 누적 끝점 사이에서 측정된 거리와 약간 다릅니다. 이 거리를 누적 정의에 포함해야 할 경우 간격띄우기 추가 명령을 사용하여 거리의 필수 공칭값과 관련된 공차를 둘 다 지정합니다.
공차 분석에서는 조립품 마감이 발생했는지를 나타내지 않습니다. 루프 정의 중 부품의 상호 작용하는 곡면 피쳐를 잘못 선택한 경우 공칭 누적값이 잘못될 수 있습니다. 선택이 올바른지 확인하려면 누적 상세 정보 패널에서 각 피쳐 위에 마우스를 올려놓습니다. 그러면 화면표시에서 연관된 부품에 십자 강조 표시가 표시됩니다.
치수 루프, 공차 유형 및 공차값 미세조정
부품 루프 정의를 완료하면 공차 분석에서는 부품의 두 번째 피쳐 사이에 치수를 표시하고 누적 상세 정보 패널에 예비 누적 분석 테이블을 작성합니다.
그런 다음, 각 부품에 대한 치수 및 공차를 검토해 부품의 실제 또는 필요한 치수기입 체계와 일치하는지 확인합니다. 최초 공차 분석 치수는 누적의 변이를 최소화하기 위한 최적의 치수기입 체계를 나타냅니다. 더 많은 치수를 포함하기 위해 추가한 모든 피쳐는 누적 결과에 추가 변이만 추가합니다. 도면에 있는 치수를 예로 들 수 있습니다.
- 피쳐 이름
- 치수 이름. 이러한 치수는 피쳐의 크기가 누적 결과에 영향을 미치지 않는 경우 보고서에 포함됩니다.
- 공차의 유형 및 값입니다(기하학적 공차 추가 포함).
유형을 변경하려면 유형을 나타내는 아이콘을 선택하고 드롭다운 리스트에서 원하는 유형을 선택합니다. 기본 유형은 ± 대칭입니다.

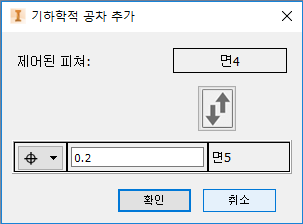

기하학적을 선택하면 기하학적 공차 추가 대화상자가 열립니다.주: 기하학적 옵션은 모서리, 꼭지점 또는 점에 사용할 수 없습니다.
상단 값 상자에 표시된 피쳐는 형상 공차(이전 이미지의 면1 및 면3)에서 공차 정의로 제어된다고 가정됩니다. 순서가 잘못된 경우 전환 버튼(
)을 사용해 피쳐를 반전시킵니다.
FCF(형상 공차) 왼쪽의 드롭다운을 사용하여 제어 유형을 선택하고 원하는 공차 값을 설정합니다. 경우에 따라 제어되는 피쳐 또는 기준 피쳐에 재질 수정자를 추가할 수 있습니다. 재질 수정자를 추가하려면 각각 공차 또는 기준 피쳐 이름 옆의 드롭 리스트를 사용합니다.
이 워크플로우에서는 기하학적 공차 정의를 수정할 수 있습니다. 누적 상세 정보 테이블에서 직접 공차값을 변경할 수도 있습니다.
피쳐 추가 명령을 클릭하고, 면, 모서리, 꼭지점 또는 점을 선택하여 누적 치수 체계에 중간 피쳐를 추가합니다. 피쳐를 추가하면 원래 치수가 두 개의 치수로 분할됩니다.
- 테이블에 피쳐가 4개 이상 있는 경우에는 첫 번째와 마지막 항목 사이 피쳐 순서를 변경해 일련의 치수를 다르게 반영할 수 있습니다. 테이블에서 행을 위 또는 아래로 끌어 다른 피쳐 2개 사이의 치수 위에 오면 놓습니다. 피쳐를 재배치하면 공차 분석에서는 테이블에 표시되는 순서대로 각 피쳐 사이에 치수를 작성합니다.
- 누적에서 피쳐를 제거하려면 테이블에서 피쳐를 마우스 오른쪽 버튼으로 클릭하고 삭제를 선택합니다.

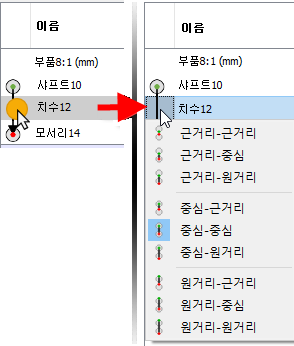

- 부착된 치수를 크기 치수(원통형 치수 및 폭 치수)에서 변경하거나 크기 치수로 변경하려는 경우 다음 이미지에서처럼 테이블에서 치수 왼쪽에 있는 선을 선택합니다.
치수 위 및 아래에 있는 피쳐 2개가 크기 피쳐인 경우 여러 가지 옵션이 있습니다. 첫 번째 옵션은 치수 원점을 치수 바로 위에 있는 피쳐의 근거리, 중심 또는 원거리 쪽에 부착해야 할지를 나타냅니다. 두 번째 항목은 치수 바로 아래에 있는 피쳐에 대한 부착에 사용합니다. 피쳐 중 하나만 크기 피쳐인 경우 리스트에는 3가지 옵션만 표시됩니다.
부품 사이에 간격띄우기 추가
공차 분석에서는 누적 루프 정의 중 선택한 구속된 표면이 일치한다고 가정하지만 간격띄우기 추가 명령을 사용해 연관된 공차가 있는 부품 사이에 거리 또는 간격띄우기를 지정할 수 있습니다.
간격띄우기 추가의 용도에는 조립 중 부품(예: 모터 샤프트의 기어) 사이 거리 제어 또는 모형에 포함되지 않은 한 개 또는 두 개의 부품에 코팅 작업의 두께 추가 등이 있습니다. 일반적으로 간격띄우기에 음수 값을 지정하지 않기는 하지만 지정하면 한 부품의 표면이 다른 부품의 표면으로 연장됩니다.

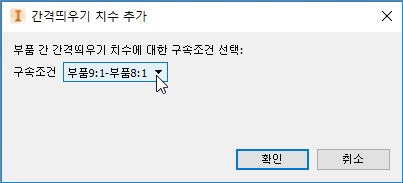

공차 분석 탭 > 누적 패널에서 간격띄우기 추가를 클릭합니다. 간격띄우기 치수 추가 대화상자가 나타납니다.
드롭다운을 클릭하면 현재 누적에 대해 정의된 조립품 구속조건이 모두 나열됩니다. 항목을 선택한 다음 확인을 클릭하여 누적 상세 정보 테이블에서 부품 2개 사이에 머리말이 '간격띄우기'인 행을 추가합니다. 거리에 대한 공칭값 및 공차를 지정합니다. 간격띄우기를 제거하려면 행을 마우스 오른쪽 버튼으로 클릭하고 삭제를 선택합니다.
구속조건에서 참조하는 피쳐 중 하나가 크기 피쳐이면 간격띄우기를 정의할 수 없습니다. 연관된 크기 치수가 있는 원통 또는 폭을 예로 들 수 있습니다. 이러한 경우에는 연회색 글꼴로 표시됩니다. 현재 누적의 모든 조립품 구속조건에 크기 피쳐가 관련된 경우 간격띄우기 치수 추가 대화상자에 크기 피쳐에 간격띄우기를 적용할 수 없습니다.라는 메시지가 표시되고 확인 버튼이 비활성화됩니다.
새 누적 추가

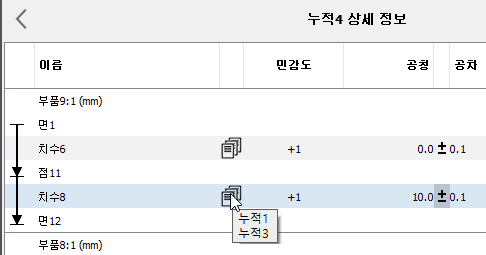

리본에서 새 누적을 선택하고 이전에 설명한 단계를 반복하여 모형에서 다른 누적을 작성할 수 있습니다. 파일의 다른 누적에 포함된 부품 피쳐를 새 누적에 포함하면 해당 부품 피쳐 사이의 치수 경로가 알려져 새 누적에 포함됩니다. 다음 이미지에 표시되는 아이콘은 둘 이상의 누적에 치수가 포함되어 있음을 경고하기 위해 치수 근처에 표시됩니다. 아이콘 위로 마우스를 가져가 치수를 포함하는 모든 누적을 나열하는 툴팁을 표시합니다.
두 개 이상의 누적이 피쳐 및 연관된 치수를 공유하는 경우 부품 구속조건으로 사용된 모든 공유 피쳐를 재정리할 수 없습니다. 또한 다른 누적에서 이미 사용될 경우 누적에 새 피쳐를 추가하는 데 제한이 발생할 수 있습니다. 이 작업은 재정리로 간주되며, 피쳐를 포함하는 누적에서 수행해야 합니다. 이러한 제한 사항은 정의된 모든 누적에 일정한 부품 수준 치수기입 체계가 적용되도록 하는 데 도움이 됩니다.
