위상 검사기를 사용하여 산업 모형 에 대한 영역 위상 의 상태를 확인할 수 있습니다. 위상 검사기는 위상 시스템 테이블(_TEDG, _TSUR, _TISL, _TSER, _TCEN)의 데이터를 검사하여 자체적으로 교차하는 폴리곤 또는 폴리곤이 없는 면중심점 과 같은 위상 오류가 있는지 여부를 확인합니다.

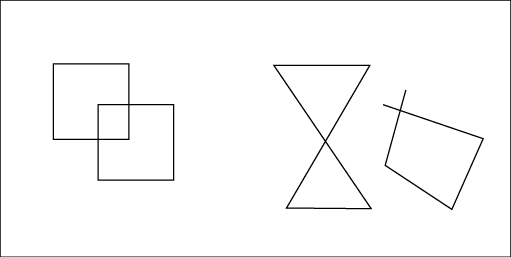

왼쪽의 폴리곤은 교차하는 선 찾기 명령을 사용해서만 탐지됩니다. 오른쪽의 폴리곤은 표준 위상 검사기를 사용하여 탐지됩니다.
피쳐 탐색기는 특수 노드에 각 위상 오류 유형을 표시합니다. 자세한 내용을 보려면 노드 및 항목을 확장하십시오. 피쳐 레벨에서 기본적으로 피쳐 클래스의 FID와 이름이 표시됩니다.
결과는 영역 위상 검사기 창에 표시됩니다. 피쳐 탐색기는 모든 잘못된 피쳐를 표시합니다. 아이콘과 바로 가기 메뉴를 사용하여 피쳐를 처리하고 강조할 수 있습니다.
주:
Infrastructure Administrator 에서 위상을 초기화하는 경우 교차하는 선을 포함하여 모든 위상 오류를 기록하는 로그 파일을 선택적으로 작성할 수 있습니다.
