구조 내부 뷰를 작성하려면

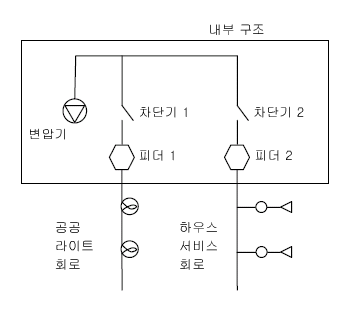

구조의 내부 뷰를 포함할 별도의 도면을 작성할 수 있습니다. 예를 들어, 세그먼트 내 컨덕터가 내부 장치(변압기/차단기/퓨즈)에 연결된 변전소가 있을 수 있습니다. 내부 장치는 컨덕터를 사용하여 서로 간에 연결됩니다.

팁: 구조 내부 피쳐로 작업할 때 기본 도면과 구조 내부 도면 등 두 도면을 사용하여 작업하고 있음을 유의해야 합니다. 작업을 시작하려면 먼저 해당 도면을 클릭하여 활성화해야 합니다. 예를 들어, 구조 내부 도면의 컨덕터를 디지타이즈하려면 작업을 시작하기 전에 클릭하여 해당 도면을 활성화합니다.

구조 내부 뷰를 작성하기 전에 구조 내부 도면의 화면표시 모형을 설정하고 구조 내부 경계 상자의 크기를 지정합니다. 전기 옵션 설정을 참고하십시오.

전기 탐색기를 사용하여 장치가 이미 놓여 있는 곳에 장치를 삽입하는 경우 구조를 삽입하라는 메시지가 표시되고 장치가 구조 내부로 이동됩니다. 위치에 두 개 이상의 구조가 있는 경우 구조 내부 뷰를 연관시킬 구조를 지정하라는 메시지가 표시됩니다. 구조 내부에 대한 자세한 정보는 구조 내부 뷰 작성을 참고하십시오.

주: 관리자는 Infrastructure Administrator 에서 EL_ForbidDuplicateDevice_BIU 피쳐 규칙을 사용하지 않도록 설정하여 한 피쳐를 다른 피쳐 위에 디지타이즈하는 기능을 허용할 수 있습니다. 자세한 정보는모듈별 피쳐 규칙을 참고십시오.

1. 두 화면표시 모형(기본 .dwg용 모형과 구조 내부 뷰용 모형 .dwg용 모형)을 정의하고 저장합니다.
2. 홈 탭 화면표시 패널 화면표시 모형 리스트를 클릭합니다. 기본 .dwg용 화면표시 모형을 선택합니다.
3. 홈 탭 화면표시 패널 그래픽 생성을 클릭합니다.
4. 기본 .dwg에서 내부 뷰의 형상과 연관시킬 구조 피쳐를 작성합니다.
5. 내부 뷰와 연관시킬 피쳐를 그립니다. 예: 변전소.
6. 구조 컨테이너에서 새 변전소를 선택하고 추가 구조 내부를 클릭합니다.

   보조 .dwg은 구조 내부용으로 작성됩니다.

7. 구조 내부 .dwg에서 줌하여 구조 내부 영역을 표시합니다.

   예를 들어, 구조 내부 도면의 중점을 사용하여 줌 중심을 수행합니다.

   문서 옵션에서 이 영역의 크기를 조정할 수 있습니다. 자세한 정보는 전기 옵션 설정을 참고하십시오.

8. 또는 구조 내부 프로파일을 선택하여 구조 내부 작성과 관련된 피쳐 컨테이너를 표시합니다.
9. 구조 내부 .dwg에서 내부 피쳐(예: 컨덕터 및 장치)를 그립니다.
   팁: 특정 길이(예: 3미터)의 컨덕터로 시작합니다. 값이 없이 디지타이즈를 시작하면 나중에 작성하는 장치에 적합하지 않은 크기의 컨덕터가 작성될 수 있습니다.
10. 지도에서 피쳐와 구조 내부의 피쳐 간 연결을 작성하려면 다음 절차를 수행합니다.
    • 전기 탐색기에서 구조 내부 .dwg의 피쳐와 연관시킬 피쳐를 선택합니다.

      예를 들어, 컨덕터 컨테이너에서 컨덕터를 선택합니다. 지도에서 선택 또는 추적에서 선택을 사용하여 피쳐 컨테이너를 올바른 피쳐로 채웁니다. 그런 다음에는 피쳐 컨테이너에서 이 피쳐를 선택할 수 있습니다.

      주:

      외부 피쳐(예를 들어, 컨덕터)는 내부 피쳐를 포함하는 구조와 기하학적으로 닿아야 합니다.

    • 전기 탐색기에서 외부 .dwg의 피쳐와 연관시킬 내부 피쳐를 선택합니다.

      예를 들어, 컨덕터 컨테이너에서 컨덕터를 선택하고 장치 컨테이너에서 구조 내부 장치를 선택합니다. 지도에서 선택 또는 추적에서 선택을 사용하여 피쳐 컨테이너를 올바른 피쳐로 채웁니다. 그런 다음에는 피쳐 컨테이너에서 이 피쳐를 선택할 수 있습니다.

    • 컨덕터 컨테이너에서 추가 내부 장치와 연결을 클릭합니다.

      또는 장치 컨테이너에서 추가 외부 컨덕터와 연결을 클릭합니다. 끌어 놓기를 사용하여 연결할 수도 있습니다.

      외부 피쳐와 내부 피쳐 사이에 논리적 연결이 설정됩니다.

      구조 내부 장치가 전기 탐색기에서 구조 컨테이너 안에 표시됩니다. 특수 아이콘은 구조에 내부 뷰가 있음을 나타냅니다.
