다음 방법 중 하나를 사용하여 새 피쳐를 삽입합니다.

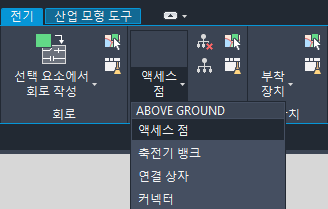

- 전기 리본 탭에 있는 적절한 옵션을 사용합니다. 예를 들어, 구조를 삽입하려면 구조 패널을 사용합니다.
지도에서 기존 피쳐를 선택하고 피쳐 유형(세그먼트, 컨덕터, 덕트, 구조, 장치)에 적합한 전기 리본 패널에서 피쳐 복제를 클릭할 수 있습니다.
세그먼트를 그린 후에는 세그먼트에 대한 WIDTH 속성을 사용하여 경계를 작성할 수 있습니다. 세그먼트 경계 피쳐 클래스는 사용자가 지정하는 폭이 두 선 사이 거리가 되는 평행한 선 세트입니다.

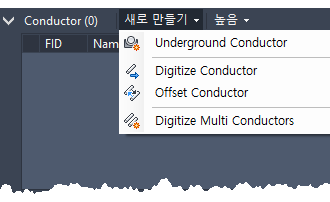

- 전기 탐색기에서 적절한 컨테이너를 사용하고 새로 만들기 리스트에서 피쳐를 선택합니다.
주:각 컨테이너 하단에 표시되는 마지막으로 사용 피쳐 세트를 사용하여 추가 피쳐를 작성할 수 있습니다. 오버플로우 마지막 사용 피쳐를 드롭다운 리스트에서 사용할 수 있습니다. 마지막으로 사용 피쳐 세트를 잠궈서 정기적으로 사용할 세트를 유지할 수 있습니다. 그렇지 않으면 피쳐를 추가할 때 마지막 사용 세트가 업데이트됩니다.

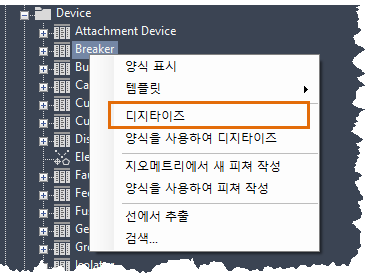

- 산업 모형 탐색기를 사용하고 피쳐 클래스 노드를 연 다음 삽입할 피쳐를 마우스 오른쪽 버튼으로 클릭하고 디지타이즈를 클릭합니다.
장치 및 구조에 대한 참고 사항
- 컨덕터 하나를 두 개 이상의 장치에 연결할 수 없습니다.
- 두 개 이상의 장치가 컨덕터 끝에 있으면 구조 내부 뷰를 사용하여 구조를 작성하고 장치를 구조 내부로 옮기라는 메시지가 표시됩니다.
- 지하 네트워크 장치(슬리브, 주택용 커넥터, 공공 조명 등)를 현재 구조가 없는 구조적 위상에 삽입하면 구조 피쳐를 삽입하고 유형(예: vault) 또는 구조를 삽입하지 않으려면 없음을 지정하라는 메시지가 표시됩니다. 피쳐 클래스 이름의 처음 몇 글자를 입력합니다. 예를 들어, handhole을 삽입하려면 hand를 입력합니다.
- 장치를 삽입할 위치에 이미 구조 피쳐가 있으면 기존 구조가 사용됩니다.
- 구조 내부(변압기, 링크 박스)가 있는 장치의 경우 해당 피쳐 클래스(변압기 측점, 링크 박스)의 구조 점이 작성됩니다(아직 없는 경우).
- 전기 탐색기를 사용하여 장치가 이미 놓여 있는 곳에 장치를 삽입하는 경우 구조를 삽입하라는 메시지가 표시되고 장치가 구조 내부로 이동됩니다. 위치에 두 개 이상의 구조가 있는 경우 구조 내부 뷰를 연관시킬 구조를 지정하라는 메시지가 표시됩니다. 구조 내부에 대한 자세한 정보는 구조 내부 뷰 작성을 참고하십시오.
구조 내부 장치가 전기 탐색기에서 구조 컨테이너 안에 표시됩니다. 특수 아이콘은 구조에 내부 뷰가 있음을 나타냅니다.
주:관리자는 Infrastructure Administrator 에서 EL_ForbidDuplicateDevice_BIU 피쳐 규칙을 사용하지 않도록 설정하여 한 피쳐를 다른 피쳐 위에 디지타이즈하는 기능을 허용할 수 있습니다. 자세한 정보는모듈별 피쳐 규칙을 참고십시오.
