전기에서 전신주 또는 전기탑 횡단 템플릿을 정의하려면

주: 전신주 또는 전기탑 횡단은 전기 NA에서만 사용할 수 있습니다.

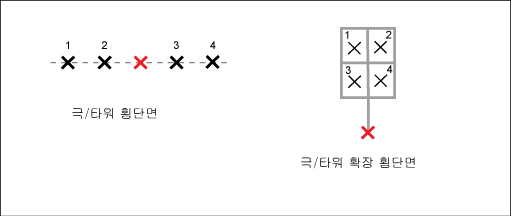

전신주 또는 전기탑 횡단은 하늘에서 내려다 보는 전신주나 전기탑의 모습입니다.

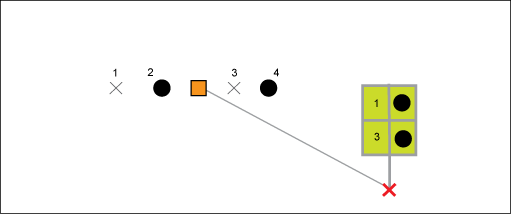

두 개의 컨덕터를 포함하는 전기탑입니다. 표준 횡단은 두 개의 추가 컨덕터에 대한 두 스냅점을 표시합니다. 데이터 획득 시에는 표준 횡단이 사용되며 연장된 횡단은 시각화용으로만 사용됩니다.

전신주 또는 전기탑 횡단 템플릿을 정의하려면

  1. 횡단 배치를 설계합니다. 예를 들어, AutoCAD 도구를 사용하여 패턴을 그리면 나중에 템플릿 피쳐를 신속하게 디지타이즈할 수 있습니다.
  2. AutoCAD Map 3D 도구 세트 유지 관리 작업공간에서 전기 프로젝트 또는 산업 모형 도면 을 엽니다.
  3. 홈 탭 화면표시 패널 그래픽 생성을 클릭합니다.
  4. 적절한 축척으로 뷰포트를 줌하면 피쳐를 적절한 크기로 디지타이즈할 수 있습니다.
  5. 횡단 피쳐 클래스에서 피쳐 클래스를 사용하여 다음 구성요소를 디지타이즈합니다.
    • 원점: CS 원점 피쳐 클래스를 마우스 오른쪽 버튼으로 클릭합니다. 양식을 사용하여 디지타이즈를 클릭합니다.
    • 스냅점: 스냅점 피쳐 클래스를 마우스 오른쪽 버튼으로 클릭합니다. 양식을 사용하여 디지타이즈를 클릭합니다.
  6. 스냅점 피쳐의 경우 피쳐 클래스 양식을 사용하여 다음을 입력합니다.
    • 위치 번호: 일반 탭에서 각 스냅점의 번호를 입력합니다. 그렇지 않으면 컨덕터를 횡단에 자동으로 지정할 수 없습니다.
    • CS 원점: 상세 정보 탭에서 FID_CS_ORIGIN 속성을 CS_ORIGIN의 FID로 설정합니다.
  7. 지도에서 원점을 선택합니다. 홈 탭 수정 패널 속성을 클릭합니다.
  8. 횡단 양식에서 FID 값을 읽습니다. 양식을 닫습니다.
  9. 지도에서 템플릿 스냅점을 선택합니다. 홈 탭 수정 패널 속성을 클릭합니다.
  10. 스냅점 양식에서 상세 정보 탭을 클릭하고 전체 업데이트 아이콘 을 클릭합니다. 리스트에서 이전에 찾은 FID 값을 선택하여 CS 원점을 입력합니다. 그런 다음 양식을 닫습니다.
  11. 산업 모형 탐색기의 횡단에서 CS 원점 피쳐 클래스를 선택합니다.
  12. 템플릿 선택항목에서 작성을 클릭합니다.
  13. 지도에서 이전에 작성한 피쳐를 선택합니다. <Enter>를 눌러 선택을 완료합니다.
  14. 원점과 방향을 선택하라는 메시지가 표시되면 이전에 정의한 원점을 선택하고 방향을 북향(0)으로 설정합니다.
  15. 템플릿 작성 대화 상자에서 전송 4*1과 같은 이름을 입력합니다.
  16. 일반 탭에서 이동, 회전 또는 삭제할 때 피쳐 그룹화를 선택합니다.
  17. 일반 탭에서 템플릿 피쳐만 선택했는지 확인합니다. 선택한 피쳐 삭제 아이콘을 사용하여 선택 부분에서 피쳐를 제거합니다.
  18. 관계 탭에서 각 템플릿 피쳐와 CS 원점 간에 관계가 설정되었는지 확인합니다.
  19. 저장을 클릭합니다.

전신주 또는 전기탑 모형에 횡단 템플릿을 지정하려면

  1. 산업 모형 탐색기의 구조, 전신주 또는 구조 전기탑에서 전신주 모형이나 전기탑 모형 피쳐 클래스를 선택합니다.
  2. 마우스 오른쪽 버튼을 클릭하고 양식 표시를 클릭합니다.
  3. 새 레코드를 클릭하거나 템플릿을 지정할 전기탑 모형을 필터링합니다.
  4. 상세 정보 탭을 클릭합니다.
  5. 템플릿에는 전신주나 전기탑 모형에 지정할 템플릿 이름을 입력합니다.
