교정 점을 하나만 사용하여 프로브 팁을 교정합니다.
단순 교정은 교정 구에서 여러 점을 측정하여 프로브 헤드 옵셋, 프로브 공구 옵셋 및 프로브 지름을 계산하는 대신 프로브 헤드 및 프로브 지름의 노미날 옵셋과 교정 점 하나를 사용하여 프로브 공구의 옵셋을 계산합니다. 이렇게 하면 측정 중에 신속하게 프로브 어셈블리를 변경하고 프로브 방향을 조정할 수 있습니다.
주: 단순 교정은 CNC 기계 또는 수동 CMM에 대한 측정을 생성할 때만 사용할 수 있습니다.
- 기계 탭에서 교정(

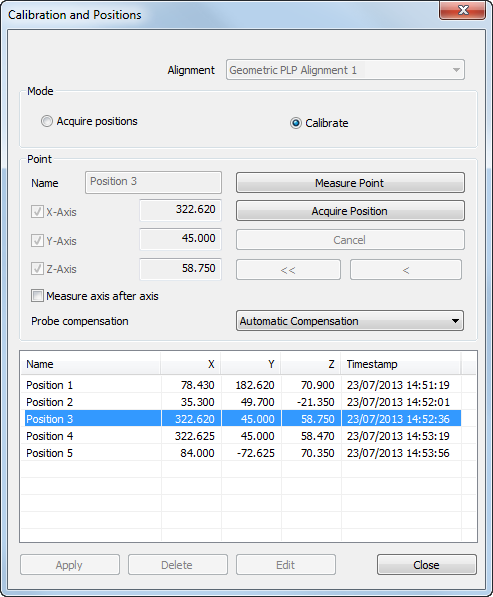

) 버튼을 클릭합니다. 교정 및 위치 대화상자가 표시됩니다.
- 교정 옵션을 선택합니다.
- 프로브 방향을 지정합니다.
- 위치 목록에서 프로브를 교정할 위치를 선택합니다.
- 프로브 팁을 선택한 위치로 이동하고, 위치 획득 버튼을 클릭합니다. 또는 점 측정 버튼을 클릭하고 위치를 프로빙합니다.
주: 각 축의 좌표를 개별적으로 캡처하려면 연이어 축 측정 확인란을 선택하고 각 축을 차례로 프로빙합니다.
- 닫기를 클릭합니다. 이제 선택한 프로브 방향을 사용하여 부품을 검사할 수 있습니다.
