실시간 단일 점은 프로브를 안내하기 위해 노미날 값을 입력할 필요가 없다는 점을 제외하고 가이드 단일 점과 동일합니다. 부품의 모든 위치에서 단일 점을 형상 항목으로 측정할 수 있습니다.
주: 형상 탭 > 포인트 패널 > 프로빙됨 > 실시간 단일 점 옵션은 CNC 및 수동 기계에 대한 측정을 생성할 때만 사용할 수 있습니다.
실시간 단일 점을 프로빙하려면 다음을 수행합니다.
- 작업 순서창에서 요소 측정그룹을 엽니다.
- 형상 탭 > 포인트 패널 > 프로빙됨 > 실시간 단일 점을 클릭합니다. 실시간 형상 대화상자가 표시되고 CAD 뷰가 전체 화면으로 표시되므로 부품의 아무 곳에서나 점을 선택할 수 있습니다.
- 목록에서 옵션을 선택하여 사용하려는 보정을 지정합니다. 다음 중에서 선택합니다.
- 보정 안 함 - 스타일러스 중심을 프로브 위치로 되돌립니다.
- 자동 보정 사용 - 프로빙 방향을 따라 프로브 반지름을 보정합니다.
- 축을 따라 보정 - 축을 따라 프로브 반지름을 보정합니다. 이 옵션을 선택하면 표시되는 목록에서 축을 선택합니다.
프로브 지름 상자에는 프로브의 지름이 표시됩니다.
- 좌표를 보고할 기준이 되는 데이텀을 선택합니다.
이 데이텀은 지정된 축을 따라 프로브 반지름을 보정할 때도 사용됩니다.
- 점을 프로빙합니다. PowerInspect가 창의 오른쪽에 점의 좌표를 표시합니다.

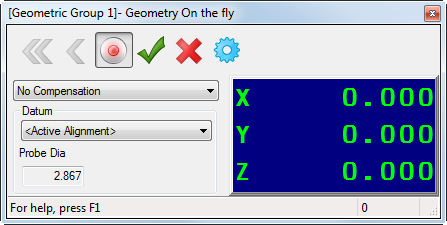

- 실시간 형상 대화상자를 사용하여 점 처리 방법을 지정합니다. 다음 옵션 중에 클릭합니다.
- 프로빙된 모든 점을 삭제합니다.
- 마지막으로 프로빙된 점을 삭제합니다.
- 프로빙된 모든 점을 그룹에 저장합니다. 이 버튼을 선택 취소하면 점이 저장되지 않습니다. 따라서 점을 참조용으로만 프로빙할 수 있습니다.
- 프로빙된 점을 저장하고 실시간 형상 대화상자를 닫습니다. 정보 탭에서 점의 상세 정보를 볼 수 있습니다.
- 프로빙된 점을 저장하지 않고 대화상자를 닫습니다.
- 측정 파라메터 대화상자에 검사 점 탭을 표시합니다.
