점군 데이터로부터 축정렬을 사용하면 점군 데이터를 사용하여 부품을 축정렬할 수 있습니다. 점군 데이터는 CAD 모델과 비슷해야 하며 여러 서피스의 데이터를 포함해야 합니다.
점군 데이터로부터 축정렬을 만들려면 다음을 수행합니다.

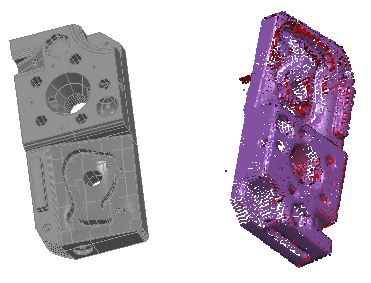

- CAD 뷰에 CAD 모델과 점군 데이터를 표시합니다. 예를 들면 다음과 같습니다.
- 측정 순서에서 정의 레벨을 선택합니다.
- 축정렬 및 데이텀 탭 > 축정렬 패널 > 점군 데이터로부터를 클릭합니다. 점군 데이터에서 축정렬 대화상자가 표시됩니다.
- 축정렬의 이름을 입력합니다.
- 이 항목의 상세 정보를 보고서에 포함하려면 보고서에 포함 확인란을 선택합니다.
- 다른 측정 장치 또는 다른 장치 위치에서 측정한 값을 사용하여 작성된 피쳐가 측정 순서에 포함된 경우 변환된 데이터 사용 확인란을 선택합니다. 이렇게 하면 장치 좌표가 CAD 좌표로 변환되어 모든 계산에 공통 참조 시스템이 사용됩니다.
측정의 모든 좌표가 한 위치에서 하나의 측정 장치를 사용하여 수집되는 경우 또는 작성된 피쳐가 측정 순서에 없는 경우에는 이 확인란이 영향을 주지 않습니다.
- 점군 데이터의 일부만 사용하려면 선택항목 사용 확인란을 선택합니다. 이렇게 하면 부품에 없는 점을 제외하여 축정렬의 정확도를 높일 수 있습니다.
- 참조 점군 데이터 목록에서 축정렬을 생성하는 데 사용할 점군 데이터를 선택합니다.
또는
아이콘을 클릭하여 CAD 뷰에서 점군 데이터를 선택합니다. - 확인을 클릭하여 대화상자를 닫고 점군 데이터에서 축정렬 항목을 생성합니다.
- 선택항목 사용 확인란을 선택한 경우 점군 데이터 탭 > 선택 패널 > 선택 모드 메뉴를 사용하여 축정렬의 초기 계산을 위한 점 그룹을 식별합니다. 영역 선택기를 사용하여 직사각형과 같은 점 그룹을 선택하거나, 부품의 서피스에 정삼각형으로 정렬된 3개의 개별 점을 선택할 수 있습니다.
- 점군 데이터에서 축정렬 항목을 재생합니다. PowerInspect가 부품을 CAD 모델에 맞춰 정렬하고, 점군 데이터를 부품 위에 겹쳐 놓습니다.
