가이드 모서리 포인트를 사용하면 서피스의 경계를 측정할 수 있습니다. 모서리 점을 측정하려면 측정하려는 모서리 근처의 서피스에서 점을 수동으로 프로빙한 다음, 모서리에 대해 점을 측정해야 합니다.
주: 가이드 모서리 그룹은 CNC 및 수동 기계에 대한 측정을 생성할 때만 사용할 수 있습니다.
가이드 모서리 포인트를 프로빙하려면 다음을 수행합니다.
- 가이드 모서리 그룹을 생성하고 재생합니다. 가이드 포인트 대화상자가 표시되고, 서피스에 노란색 삼각형이 표시됩니다.

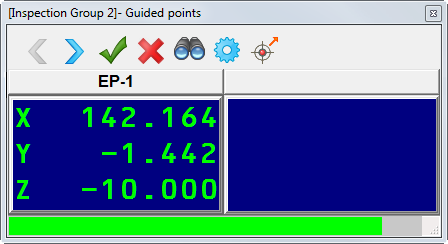

- 삼각형 근처에 있는 서피스의 점을 프로빙합니다. 점의 위치는 대화상자 왼쪽에 표시되고, 대화상자 하단의 막대는 프로빙된 점이 가이드 포인트와 얼마나 가까운지 나타냅니다.
프로브가 측정 파라메터 대화상자에 지정된 근사 임계점 내에 있어야만 점을 측정할 수 있습니다.

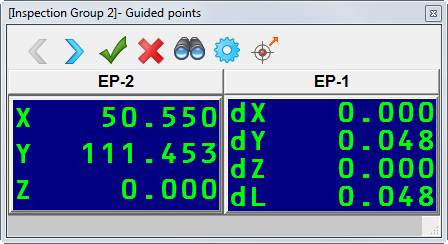

- 노란색 삼각형의 모서리에 있는 점을 프로빙합니다. 삼각형이 녹색으로 변하고 모서리 점의 편차가 대화상자 오른쪽에 표시됩니다. 그리고 그 다음 가이드 포인트의 위치가 대화상자 왼쪽에 표시되고, 노란색 삼각형은 부품에서 해당 위치를 나타냅니다.
아이콘을 클릭하여 모서리 점 측정을 저장하고 다음 모서리 점을 프로빙합니다.- 2~4단계를 반복하여 추가 모서리 점을 측정합니다. 프로빙을 마쳤으면
아이콘을 클릭하여 점을 저장하고 대화상자를 닫습니다.
측정 상세 정보를 보려면 측정 그룹에서 점을 선택하고 정보 탭을 선택합니다.
