와이어프레임 체커를 사용하여 CAD 모델에서 부분 원호, 원뿔, 원통 또는 타원을 선택하면 PowerInspect가 피쳐의 측정 대화상자에 노미날 시작 각도
및 끝 각도
값을 표시합니다.
예를 들어 CAD 모델에서 다음 원호를 선택하는 경우,

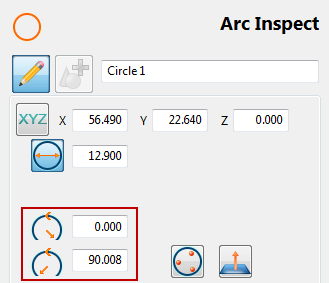

PowerInspect는 원호 측정 대화상자에 노미날 시작 각도 및 끝 각도 값을 표시합니다.
확인
버튼을 클릭하면 PowerInspect는 선택된 프로빙 방법에 따라 정해진 프로브 패스를 사용하여 시퀀스 아이템을 생성합니다. 예를 들면 다음과 같습니다.
PowerInspect의 로컬 좌표계를 사용하여 3D 피쳐의 시작 각도와 끝 각도를 편집할 수 있습니다. 로컬 좌표계는 빨간색, 초록색 및 파란색 점선을 사용하여 피쳐의 X, Y, Z 축을 나타냅니다. 예를 들면 다음과 같습니다.

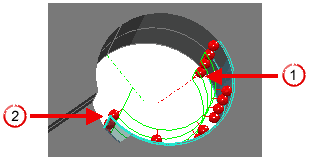

0 위치는 피쳐의 양의 X 축입니다. 로컬 좌표계를 시각적 보조 수단으로 사용하여 프로브 패스의 시작 또는 끝 각도를 변경할 수 있습니다. 다음 예에서 쉐이딩 모델은 원통의 프로브 패스에 파트와 접촉하지 않는 접점이 포함되어 있음을 보여줍니다.
피쳐의 로컬 좌표계에서 0 위치
파트와 접촉하지 않는 접점
이 문제를 해결하려면 시작 각도를 -180.00도에서 -145.000도로 변경하고 변경 내용을 저장합니다. CAD 뷰가 업데이트되고 이제 모든 접점이 파트와 접촉되어 있습니다.
