모델을 와이어프레임 모드로 표시하면 CAD 뷰가 각 서피스에 디테일 라인을 표시하여 서피스 형상을 나타냅니다. 선택한 서피스에 대한 디테일 라인의 밀도를 바꾸려면 메쉬 바꾸기 메뉴 옵션을 사용하십시오.
주: 모델의 모든 서피스에 대한 메쉬를 바꾸려면 측정 파라메터 대화상자의 메쉬 설정을 사용합니다.
모델 서피스의 메쉬를 바꾸려면
- 보기 탭 > 모양 패널에서 와이어프레임 옵션을 선택합니다.
- 홈 탭 > 마우스 컨텍스트 패널 > 서피스 선택툴을 선택합니다.
- CAD 뷰에서 메쉬를 변경하려는 서피스를 선택합니다.
- CAD 뷰를 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 메뉴에서 메쉬 바꾸기를 선택합니다. 파라메터 메쉬 대화상자가 표시됩니다.

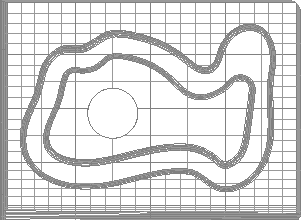

- 기본적으로 서피스의 래터럴과 롱지튜디널에 의해 형성된 각 패치는 2x2 메쉬로 분할됩니다. 선택한 서피스의 메쉬 크기를 변경하려면 U 밀도 및 V 밀도 상자에 새 값을 입력합니다. U 및 V 파라메터 범위에 더 많은 라인을 표시하려면 값을 증가시키십시오. 다음 예에서는 내부 서피스에 대한 U 및 V 밀도가 2이고, 외부 서피스에 대한 U 및 V 밀도가 5인 모델을 보여 줍니다
- 현재 메쉬 값을 문서에 추가된 새 모델의 기본값으로 사용하려면 기본 파라메터 다른 이름으로 저장 확인란을 선택합니다.
- 모든 서피스의 디테일 라인을 숨기고 모델의 래터럴과 롱지튜디널 방향만 표시하려면 서피스에 내부 선을 표시합니다 확인란을 선택 취소합니다.
- 확인을 클릭하여 대화상자를 닫고, 변경 내용을 저장합니다.
