베스트 핏 아이템을 사용하면 측정된 서피스를 사용하여 파트에 대한 CAD 모델의 축정렬을 최적화할 수 있습니다. 축정렬의 부정확성을 줄이거나, 축정렬에 필요한 최소실체상태 또는 최대실체상태를 찾거나, 파트와 모델 사이의 소재 초과를 최대화하려면 이 옵션을 사용합니다.
베스트 핏 아이템을 생성하려면
- 측정 순서에서 정의 레벨을 선택합니다.
- 홈 탭 > 생성 패널 > 축정렬 화살표 > 베스트 핏 축정렬을 클릭합니다.
- 축정렬의 이름을 입력합니다.
- 축정렬 리스트에서 조정할 축정렬을 선택합니다.
선택한 축정렬에 베스트 핏이 적용되지 않은 경우 최적화된 축정렬 상자에 표시되고 베스트 핏이 적용됩니다. 축정렬에 이미 베스트 핏이 적용된 경우에는 선택한 축정렬이 포함된 최신 베스트 핏 아이템이 최적화된 축정렬 상자에 표시되어 이 베스트 핏에 사용됩니다.
- 피팅 타입 리스트에서 축정렬에 적용할 조정 유형을 지정합니다.
- Best Fit - 공차영역 밖은 무시하고 계산 — 포인트를 노미날 위치에 최대한 가깝게 맞추려면 이 옵션을 선택합니다. 포인트는 공차 영역 위 또는 아래에 있을 수 있습니다.
- MinMax - 공차 영역안에서 계산 — 공차 영역 내에서 가능한 한 많은 포인트를 계산하려면 이 옵션을 선택합니다. 이 옵션을 선택하면 일부 포인트가 노미날 위치에서 더 멀리 떨어지고 전체 편차가 더 커질 수 있습니다.
- LMC - 높은 공차영역 안을 계산 — 상한 공차 값 미만의 포인트를 최대한 많이 계산하고 공차 영역 내에서는 가능한 한 최소량의 소재를 유지하려면 이 옵션을 선택합니다.
- MMC - 낮은 공차영역 바깥을 계산 — 하한 공차 값을 초과하는 포인트를 가능한 한 많이 계산하고 공차 영역 내에서 허용되는 소재를 파트에서 최대한 많이 유지하려면 이 옵션을 선택합니다.
- MaxMin - 가장 작은 최대 편차 — 모든 포인트에서 CAD 모델의 가장 낮은 편차 값을 최대화하려면 이 옵션을 선택합니다.
이 방법은 가장 낮은 편차를 양의 방향으로 전환하여 파트 주위의 초과 소재를 최대화합니다. 즉, 음수 편차는 음의 편차가 더 적어지며 양수 편차는 더 양수가 됩니다. 따라서 적절한 핏을 생성하려면 파트를 완전히 둘러싸는 포인트를 선택해야 합니다.
- MaxMin MMC - 공차에 대한 MaxMin — 지정된 하한 공차를 초과하는 최대의 최소 편차를 찾으려면 이 옵션을 선택합니다.
- 베스트 핏의 피팅 타입을 선택하지 않은 경우 분석 시 사용할 공차를 지정합니다. 다음 중에서 선택합니다.
- 개개의 포인트 — 각 포인트의 공차를 사용합니다.
- 측정 그룹 — 선택한 그룹의 공차를 사용합니다.
- 공차 조건 — 하한공차 및 상한공차 상자에 입력된 공차를 사용합니다.
- 최대 반복 상자에 수행할 피팅 계산 수를 입력합니다.
- 스레쉬홀드 상자에 컷오프 거리를 입력합니다. 연속 계산 사이의 이동이 모든 포인트에서 이 거리보다 작으면 분석이 중지됩니다. 거리를 0.0001보다 작게 입력하면 값이 지수 표기법으로 변환됩니다.
- 방법 리스트에서 축정렬에 적용할 수 있는 변환 유형을 지정합니다. 다음 중에서 선택합니다.
- 이동 전용 — 이동만 허용됩니다. 해당 축에서 이동되지 않도록 하려면 다음을 따라 이동 확인란을 선택 취소합니다.
- 이동, 회전 — 모든 축에서 이동 및 회전이 가능합니다.
- 2D 베스트핏 — 회전 포인트가 정의되지 않은 상태에서 선택된 축을 중심으로 회전할 수 있습니다.
벡터를 따라 이동을 고정하려면 벡터값을 따라 이동을 잠금 확인란을 선택하고 고정 평면, 방법 리스트에서 항목을 선택하여 평면 법선을 지정합니다.
명시적으로 정의됨 — 좌표 타입 리스트에서 중요 축 또는 좌표 타입을 선택합니다. 측정된 포인트는 이 축을 중심으로만 회전합니다. 좌표 타입을 선택하는 경우 표시된 상자를 사용하여 노미날 방향을 지정해야 합니다.
기본적으로 PowerInspect에서는 모든 축에서 자유롭게 이동할 수 있습니다. 벡터를 따라 이동을 고정하려면 벡터값을 따라 이동을 잠금 옵션을 클릭합니다.
피쳐 기준 — 표시된 리스트에서 측정된 포인트를 회전할 수 있는 기준 아이템을 선택합니다. 또는
을 클릭하여 CAD 뷰에서 피쳐를 선택합니다. - 회전 전용 — 고정 포인트를 기준으로만 회전할 수 있습니다.
고정 포인트, 방법 리스트에서 항목을 선택하여 포인트를 지정합니다.
명시적으로 정의됨 — 좌표 타입을 선택한 다음, 표시된 상자에 포인트의 좌표를 입력합니다.
피쳐 기준 — 표시된 리스트에서 회전 포인트를 포함하는 형상 피쳐를 선택합니다. 또는
을 클릭하여 CAD 뷰에서 피쳐를 선택합니다. - 회전축 — 선택한 축을 기준으로만 회전할 수 있으며, 회전의 중심은 해당 축에 있습니다.
벡터값을 따라 이동을 잠금 — 기본적으로 PowerInspect에서는 선택한 축 위로 자유롭게 이동할 수 있습니다. 벡터를 따라 이동을 고정하려면 이 옵션을 선택합니다.
참고 축 — CAD 모델을 회전할 수 있는 기준 축을 선택합니다. 또는
을 클릭하여 CAD 뷰에서 피쳐를 선택합니다.

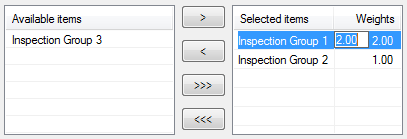

- 피팅 데이터를 지정하려면 하나 이상의 그룹을 선택된 항목 리스트에 추가합니다. 다음과 같은 항목을 클릭합니다.
— 선택한 그룹을 선택된 항목 리스트에서 이용가능한 항목 리스트로 이동합니다.
— 선택한 그룹을 이용가능한 항목 리스트에서 선택된 항목 리스트로 이동합니다.
— 이용가능한 항목 리스트의 모든 그룹을 선택된 항목 리스트로 이동합니다.
— 선택한 항목 리스트의 모든 그룹을 이용가능한 항목 리스트로 이동합니다.기본적으로 선택한 항목 리스트의 각 그룹은 핏에 동일한 영향을 미칩니다. 그룹 측정에 더 크게 강조하려면 그룹을 클릭하고 가중치 값을 클릭한 다음, 입력 상자에 승수를 입력합니다.
예를 들어 측정 그룹 1에 대해 2.00을 가중치로 입력하면 각 포인트를 계산에 두 번 입력하는 것과 같은 효과를 냅니다. 이렇게 하면 잔류 오류에 그룹이 미치는 영향이 배가됩니다.
- 아이템을 보고서에 출력하려면 보고서에 포함 확인란을 선택합니다.
- 확인을 클릭하여 변경 사항을 저장하고 대화상자를 닫습니다. 선택한 그룹이 측정되면 베스트 핏 분석기를 실행하여 축정렬을 최적화합니다.
