서피스의 경계를 수동으로 측정하려면 실시간 모서리 점을 사용합니다. 모서리 포인트를 측정하려면 측정할 모서리 근처의 서피스에서 포인트를 선택한 다음, 모서리 가까이에서 포인트를 선택해야 합니다.
주: 실시간 모서리 점 그룹은 CNC 및 수동 기계에 대한 측정을 생성하는 경우에만 사용할 수 있습니다.
실시간 모서리 점을 프로빙하려면
- 실시간 모서리 그룹을 엽니다.
- 창 탭 > 모서리 패널 > 실시간 점을 클릭합니다. 실시간 모서리 점 대화상자가 표시됩니다.
- 측정할 모서리 근처의 서피스에서 포인트를 프로빙합니다.

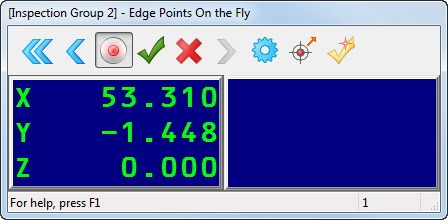

CAD 뷰의 파트에 노란색 삼각형이 표시되어 서피스의 모서리를 측정해야 하는 위치를 나타냅니다. 포인트의 좌표는 실시간 모서리 점 대화상자의 왼쪽에 표시됩니다.

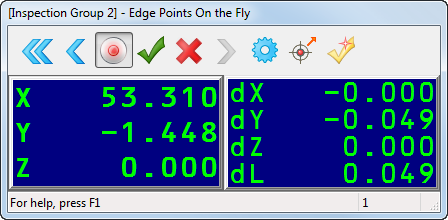

- 노란색 삼각형으로 표시된 위치로 프로브를 이동한 후 포인트를 얻습니다. CAD 노미날에서 모서리 포인트의 편차는 실시간 모서리 점 대화상자의 오른쪽에 표시됩니다.
CAD 뷰에 표시된 삼각형 및 dL 값의 색상은 포인트가 공차 내(녹색)에 있는지, 공차 미만(파란색)인지 또는 공차를 초과(노란색)하는지 나타냅니다.
을 클릭하여 모서리 포인트 측정을 저장하고 다음 모서리 포인트를 프로빙합니다.
- 4-5단계를 반복하여 추가 모서리 포인트를 측정합니다.
- 프로빙을 마치면
을 클릭하여 포인트를 저장하고 대화상자를 닫습니다.
측정에 대한 세부사항을 보려면 측정 그룹에서 포인트를 선택한 다음, 정보 탭을 선택합니다.
