축 매핑을 사용하면 DRO 축을 측정 장치의 축과 매핑할 수 있습니다.
주: DRO는 CNC 및 수동 기계와 함께 사용하는 경우에만 사용할 수 있습니다.
DRO에 대한 축 매핑을 변경하려면
- 도구 탭 > 기계 패널 > DRO를 클릭합니다.
- PowerInspect DRO 대화상자에서 축 매핑을 클릭합니다. 축 매핑 대화상자가 표시됩니다.
- 축 표시 리스트에서 각 CMM 축에 해당하는 DRO 축을 선택합니다.
각 표시 축은 한 번만 사용할 수 있습니다. 축을 두 번 이상 사용하면 설정을 적용할 때 경고 메시지가 표시됩니다.
- 적용을 클릭하여 변경 사항을 저장하고 대화상자를 닫습니다.

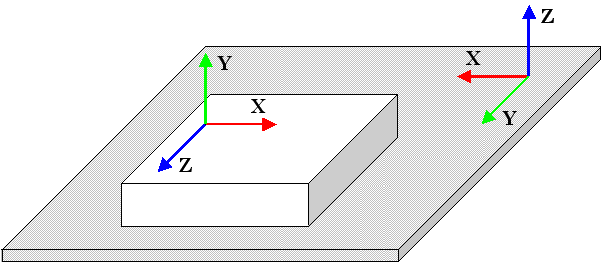

다음 예에서는 파트의 Y축이 CMM의 Z축과 정렬되고, 파트의 Z축이 CMM의 Y축과 정렬되며, 파트의 X축은 CMM X축과 반대 방향으로 정렬됩니다.

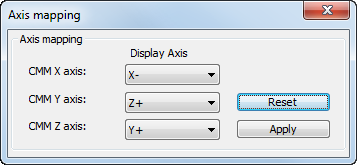

다음 축 매핑을 사용하여 DRO에 표시되는 값을 수정할 수 있습니다.
주: 원래 축 매핑으로 되돌리려면 리셋을 클릭합니다.
