CAD 뷰에서 점군 데이터를 표시하는 방법을 제어합니다.
리본: 파일 탭
옵션 응용프로그램 옵션 디스플레이 옵션 점군 데이터 설정다음과 같은 옵션이 표시됩니다.
-
점군 데이터 쉐이딩 — 쉐이딩을 사용하여 점군 데이터를 표시합니다.
쉐이딩 없이 점군 데이터를 표시하려면 이 옵션을 선택 취소합니다.
- 스캔한 측면에만 점 표시 — 서피스의 스캔한 측면에 투영된 포인트만 표시합니다.
서피스에 투영된 모든 포인트를 표시하려면 이 옵션을 선택 취소합니다.
- 다음을 초과하는 구름에 고속 쉐이딩 사용 — 이 포인트 수를 초과하는 점군 데이터에 고속 쉐이딩 알고리즘을 사용합니다.
점군 데이터가 작을수록 높은 품질의 쉐이딩을 제공하는 느린 알고리즘을 사용합니다. 점군 데이터가 클수록 낮은 품질의 쉐이딩을 제공하는 빠른 알고리즘을 사용합니다.
- 고속 쉐이딩 품질 — 고속 쉐이딩 알고리즘의 품질입니다.
정밀은 품질이 향상되지만 속도가 떨어집니다. 거칠다는 속도가 향상되지만 품질이 떨어집니다.
- 점군 데이터당 표시되는 최대 점 개수 — 각 점군 데이터에 대해 표시되는 최대 포인트 개수입니다.
포인트 수가 이 제한을 초과하는 경우 CAD 뷰는 포인트 밀도가 떨어지지만 클라우드의 크기 및 모양은 유지됩니다.
- 단면 바운더리 — 단면 선택 모드를 사용할 때 포인트를 선택할 수 있는 단면으로부터의 최대 거리입니다.
- 정의된 평면 공차 — 정의된 평면 선택 모드에서 사용되는 평면의 피팅을 제어합니다.

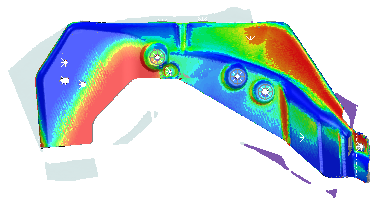

아래와 같이 평면이 원치 않는 모든 점을 선택할 만큼 충분히 높지 않은 경우 다음을 수행합니다.
공차 증가:
