CNC 모서리 그룹은 프로브 패스를 따라 파트의 모서리를 측정합니다. 측정을 자동화하려는 경우 또는 문서의 각 측정에서 동일한 포인트를 측정하도록 하려는 경우 사용하십시오.
주: CNC 모서리 그룹은 CNC 및 OMV 기계에 대한 측정을 생성하는 경우에만 사용할 수 있습니다.
CNC 모서리 그룹에 대한 프로브 패스를 생성하려면
- 피쳐 탭에서 프로브 경로 생성 버튼을 선택 취소합니다.
- 홈탭 > 생성 패널 > 창 > CNC 모서리 그룹을 클릭합니다. 측정 그룹이 측정 순서에 추가되고 모서리 검사 대화상자가 피쳐 탭에 표시됩니다.
- 모서리 검사 대화상자에서 프로브 패스를 생성하는 데 사용할 AutoTouchTrigger 프로빙 방법을 선택합니다. 다음 중에서 선택합니다.

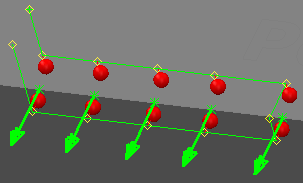

- SurfaceSurfaceProbing — 해당 모서리 포인트를 프로빙하기 전에 모든 서피스 포인트를 프로빙합니다. 예를 들면 다음과 같습니다.

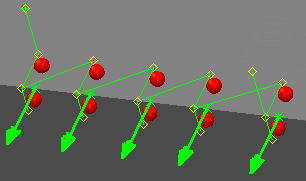

- SurfaceEdgeProbing — 서피스 프로빙과 모서리 포인트 프로빙을 번갈아 수행합니다. 예를 들면 다음과 같습니다.
- SurfaceSurfaceProbing — 해당 모서리 포인트를 프로빙하기 전에 모든 서피스 포인트를 프로빙합니다. 예를 들면 다음과 같습니다.
- CAD 모델에서 측정할 모서리 근처에 커서를 놓습니다. 모서리를 따라 삼각형이 표시되면 모델을 두 번 클릭하여 프로브 포인트의 위치를 지정합니다.
- 포인트를 더 추가하려면 4단계를 반복합니다.
- 모서리 검사 대화상자에서 파라메터를 완료한 다음,
을 클릭하여 그룹을 생성합니다.
주: 측정을 실행하기 전에 그룹의 진입 및 후퇴 거리를 확인하고 필요한 경우 조정합니다.
그룹 설정을 보고 업데이트하려면 측정 순서에서 그룹을 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 메뉴에서 아이템 수정을 선택합니다.
