기본적으로 DRO는 프로브 중심의 좌표를 표시합니다. 접촉점 좌표 보정 확인란을 선택한 경우 이 대화상자를 사용하여 보정 방향을 지정합니다.
주: DRO는 CNC 및 수동 기계와 함께 사용하는 경우에만 사용할 수 있습니다.
보정을 적용할 방향을 지정하려면
- 도구 탭 > 기계 패널 > DRO를 클릭합니다.

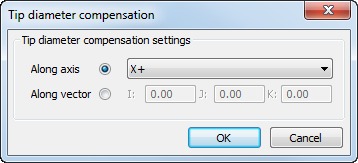

- PowerInspect DRO 대화상자에서 보정 설정을 클릭합니다. 팁 지름 보정 대화상자가 표시됩니다.
- 보정 옵션을 선택합니다. 다음 중에서 선택합니다.
- 축을 따라를 선택한 다음, 리스트에서 항목을 선택하여 해당 매핑된 축을 따라 보정을 적용합니다.
- 벡터를 따라를 선택한 다음, 벡터를 입력하여 지정된 방향으로 보정을 적용합니다.
- 확인을 클릭하여 변경 사항을 저장하고 대화상자를 닫습니다. 접촉점 좌표 보정 확인란을 선택하면 좌표가 지정된 방향으로 프로브 반지름에 의해 자동으로 보정됩니다.
