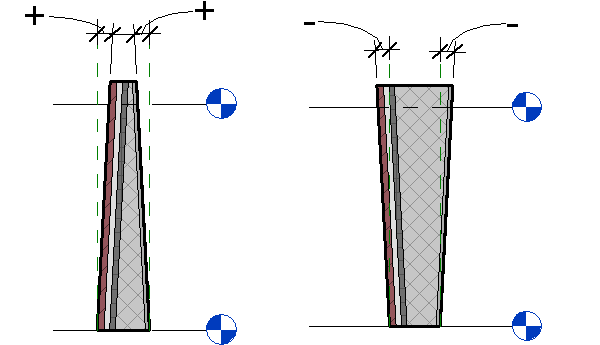

테이퍼됨 벽 인스턴스를 하나 이상 건물 모델에 추가하십시오.
테이퍼된 벽은 수직 벽처럼 배치됩니다. 횡단면 인스턴스 특성은 테이퍼된 벽을 작성하기 위해 설정됩니다. 벽 배치에 대한 전체 지침은 벽 배치를 참고하십시오.
비디오: 테이퍼된 벽 작성- 평면도, 입면도, 단면도, 3D 직교 뷰 또는 투시 뷰를 엽니다.
- 건축 벽의 경우 건축 탭
작성 패널벽 드롭다운
(벽: 구조)으로 이동합니다. 구조 벽의 경우 구조 탭구조 패널벽 드롭다운(벽: 건축)으로 이동합니다.
- 유형 선택기에서 벽 유형을 선택합니다. 테이퍼 횡단면 값을 사용하려면 선택한 벽 유형에 가변 폭 레이어가 포함되어 있어야 합니다.
원하는 경우 벽을 배치하기 전에 특성 팔레트를 사용하여 인스턴스 특성을 조정합니다.
- 벽의 횡단면 매개변수에 대해 테이퍼를 선택합니다.
- 특성 팔레트횡단면 정의횡단면에서 테이퍼형을 선택합니다.
유형 특성 재지정, 외부 각도 및 내부 각도 매개변수가 표시됩니다.
- (선택 사항) 테이퍼된 벽의 내부 및 외부 각도는 벽의 유형 특성에서 설정됩니다. 유형 특성 재지정을 선택하여 내부 및 외부 각도 인스턴스 재지정에 대한 입력을 활성화합니다. +90°에서 -90° 사이에서 벽의 내부 및 외부 각도를 지정합니다. 여기서 0°는 수직입니다.
주: 각도가 양수이면 면의 맨 위 모서리가 벽의 중심을 향해 기울어집니다. 각도가 음수이면 면의 맨 위 모서리가 벽의 중심에서 멀리 기울어집니다. 테이퍼된 벽에 정의된 각도로 인해 가변 레이어의 폭이 0 아래로 감소하는 경우에는 벽을 작성할 수 없고 오류가 발생합니다. 각도를 변경해야 하거나 벽 높이를 변경해야 합니다. - 벽 도구를 종료하려면 수정을 클릭합니다.
