회전 영역 형상 고려 사항

Autodesk® CFD 회전 기계 기능은 로컬로 회전하는 참조 프레임을 사용하여 회전 장치를 해석합니다. 이 영역은 회전 객체를 완전히 둘러싸며 회전 영역이라고 합니다.

회전하지 않는 모형의 영역은 정적(절대) 참조 프레임에서 해석됩니다. 이 영역을 정적 영역이라고 합니다. (정적 영역의 유체는 이동할 수 있지만 체적 자체는 이동할 수 없습니다.)

다음은 회전 해석 설정에 대한 형상 고려 사항입니다.

• 각 회전 객체는 회전 영역 내에 완전히 잠겨야 합니다. 회전 영역은 자신의 상대 회전 참조 프레임을 사용하여 회전합니다.

• 회전 영역에서 생성된 메쉬는 잠겨 있는 부품과 함께 실제로 회전합니다.

• 잠겨 있는 부품은 회전 영역 내에서 보이드 또는 솔리드로 모델링될 수 있습니다. 회전 영역의 솔리드 객체는 회전 영역과 같은 속도로 회전합니다.

• 회전 및 정적 영역 사이의 인터페이스를 주변 영역이라고 합니다. 주변 영역 내에서 회전 영역의 외부 요소 면은 정적 영역의 인접 요소 면을 따라 연결됩니다.

• 회전 영역의 크기 및 쉐이프는 회전 장치의 크기 및 쉐이프와 대략적으로 일치해야 합니다. 회전 영역은 일반적으로 매우 간단한 원통형 쉐이프입니다. 이를 통해 주변 영역의 양쪽 요소 면이 일치할 수 있습니다.

• 회전 영역은 외부 블레이드 끝과 주변 비회전 벽의 가장 가까운 점 사이의 중간 정도까지 확장되어야 합니다.

• 주변 영역에는 경계 조건을 적용하지 마십시오. 유체 형상을 구성할 필요는 없으므로 구성하는 경우에는 주의해야 합니다.

• 회전 영역은 겹치지 않아야 합니다. 기어 펌프와 같은 간섭하는 로터가 있는 장치는 회전 영역이 겹치므로 회전 기계 기능으로 모델링할 수 없습니다. 대신 각도 동작을 사용하십시오.

• 솔리드가 회전 영역 내에 있지 않더라도 회전 영역은 비회전 솔리드 영역에 직접 접할 수 없습니다. 한 가지 예로 회전 영역 외부를 둘러싸는 솔리드 고리형을 들 수 있습니다. 결과적으로 솔리드 고리형(정적이어야 함)은 회전합니다.

• 회전 영역 내에서 메쉬 돌출 요구 조건을 충족하는 균일한 횡단면이 있는 객체는 돌출될 수 있습니다. 그렇지만 회전 영역 내부의 메쉬는 돌출할 수 없습니다.

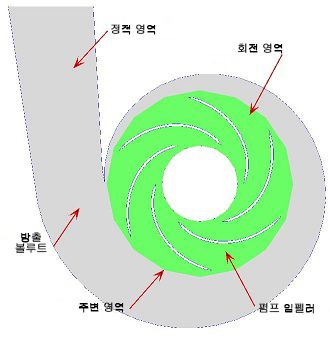

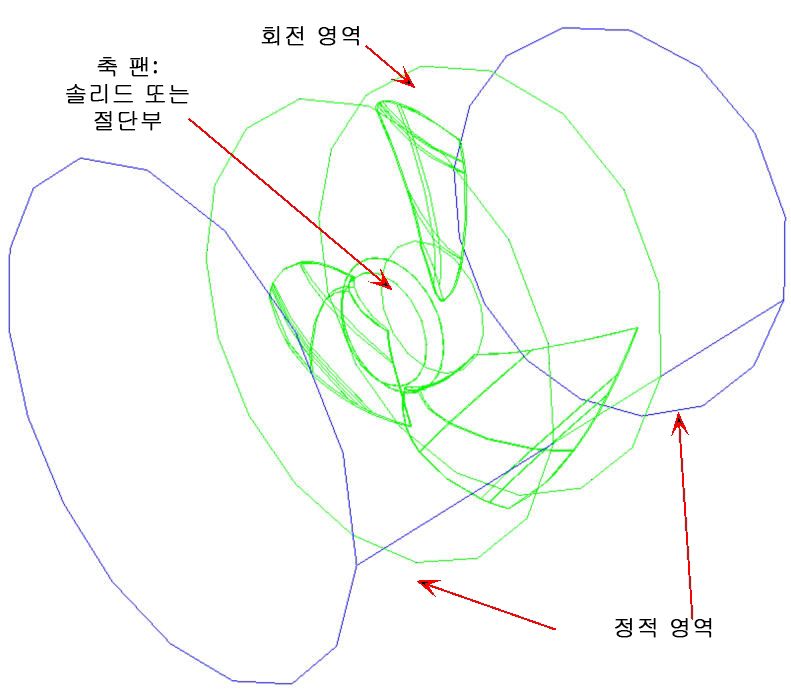

  다음 그래픽에서는 이러한 원리를 보여 줍니다.

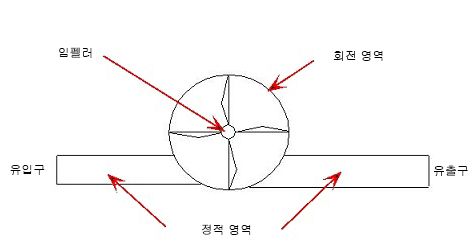

• 블레이드 끝 틈새가 매우 작은 경우(촘촘하게 밀봉된 경우) 주변 정적 영역을 제거할 수 있습니다. 예제는 다음과 같습니다.



• 회전 영역은 솔리드 영역과 직접 접하면 안됩니다. 회전 영역의 외부 모서리는 유체 또는 외부 경계여야 합니다.
