Okno Autodesk Connector for ArcGIS

Za pomocą tego okna można przenieść dane ArcGIS na rysunek jako obiekty Civil 3D.

Jeśli masz konto ArcGIS, przed wyświetleniem tego okna zostanie wyświetlony monit o zalogowanie się na konto, aby uzyskać dostęp do danych. Jeśli nie masz konta ArcGIS, możesz zalogować się jako gość, aby uzyskać dostęp do danych publicznych.

To okno umożliwia określenie obszaru zainteresowania na mapie, zestawu danych do wykorzystania oraz typów obiektów Civil 3D do utworzenia na podstawie danych ArcGIS.

Elementy sterujące nawigacji i obszaru zainteresowania

Używając elementów sterujących u góry obszaru mapy, można przejść do obszaru zainteresowania na mapie. Dostępne zestawy danych dla obszaru zainteresowania są wyświetlane w lewym okienku.

Uwaga: Jeśli brak jest dostępnych zbiorów danych, spróbuj pomniejszyć obszar zainteresowania.

Wyszukiwanie według lokalizacji

• Na pasku wyszukiwania wprowadź nazwę lokalizacji, adres lub punkt orientacyjny. Można także wprowadzić współrzędne długości i szerokości geograficznej.
• Użyj myszy, aby powiększać i przesuwać widok, lub użyj narzędzi do powiększania/pomniejszania (przyciski +/-), aby uściślić wyszukiwanie.

Określanie obszaru zainteresowania

• Kliknij , aby wybrać zakres bieżącej mapy.
  Uwaga: Jest to domyślna metoda wyboru.
• Kliknij , aby narysować na mapie prostokątny obszar zainteresowania.
• Kliknij , aby zaimportować wieloboczny obszar zainteresowania z danych SHP.
  Uwaga: Aby użyć danych SHP, utwórz plik .zip zawierający powiązane pliki zestawu danych SHP, a następnie wybierz ten plik .zip w tym kroku. Po otwarciu zestawu danych SHP, wielokąty w zestawie danych SHP pojawiają się w widoku mapy. Kliknij wielobok, aby wybrać go jako obszar zainteresowania.

Filtry i wybór zestawu danych

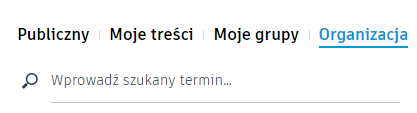

Określ dane, które mają być przeniesione do programu Civil 3D, przeglądając dostępne zestawy danych dla wybranego obszaru zainteresowania przy użyciu filtrów Publiczny, Moje treści, Moja grupy i Organizacja.

Zaznacz pole wyboru obok zestawu danych, który ma zostać przeniesiony do programu Civil 3D.

Symbol ostrzegawczy wskazuje, że należy określić typy elementów dla wybranych warstw.

Określanie typu elementu

Warstwy

Umożliwia wyświetlenie elementów sterujących pozwalających na zdefiniowanie typu obiektów Civil 3D, które mają zostać utworzone na podstawie każdej warstwy, oraz wyświetlanie tej warstwy na mapie.

Kliknij przycisk Warstwy i użyj list rozwijanych, aby określić typ obiektów Civil 3D, które mają zostać utworzone na podstawie każdej warstwy.

Wybieranie typu elementu

Umożliwia określenie typu obiektów Civil 3D, które mają zostać utworzone na podstawie każdej warstwy.

Widoczność warstwy

Umożliwia określenie, czy wybrana warstwa ma być widoczna w obszarze mapy.

Przegląd

Umożliwia wyświetlenie informacji o wybranym zestawie danych.

Wskazówka: Kliknij przycisk Źródło danych warstwy widoku, aby wyświetlić informacje o atrybutach zestawu danych i wyświetlić mapę na stronie internetowej ArcGIS.
