Przygotowanie zespołu programu Inventor jako zawartości BIM

Jako producent produktów używanych w branży architektury, inżynierii i budownictwa możesz tworzyć modele zgodne z wymaganiami BIM.

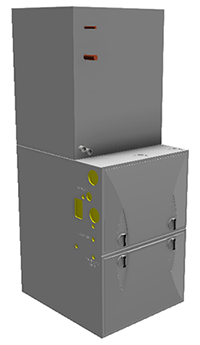

Użytkownicy oprogramowania BIM, takiego jak Autodesk Revit, poszukują uproszczonych modeli dla zakupionych komponentów. Można użyć programu Autodesk Inventor do utworzenia szczegółowego modelu, a następnie do przygotowania reprezentacji BIM używanej w przypadku uproszczonego modelu.

Przygotowywanie zespołu programu Inventor

1. Utwórz szczegółowy, konfigurowalny model produktu w programie Inventor.

   Zalecenia:

   1. Utwórz model oparty na regułach przy użyciu iLogic. Reguły iLogic mogą być sterowane przez parametry, a parametry mogą być ograniczone do określonych wartości lub zakresów.
   2. Użyj prostego formularza iLogic, aby sterować parametrami widocznymi dla użytkownika AEC.

      Aby uzyskać więcej informacji na temat iLogic, zobacz tematy:

      1. Informacje o funkcji iLogic
      2. Reguły i formularze w iLogic
      3. Funkcje reguł w iLogic — informacje
      4. Okno dialogowe Edytor formularzy
2. Za pomocą polecenia Uprość można utworzyć zastąpienie modelu zawierające tylko elementy, które będą widoczne w wyeksportowanym modelu BIM.
   Aby uzyskać więcej informacji o upraszczaniu modeli, zobacz tematy:

   • Informacje o uproszczonych zespołach
   • Upraszczanie zespołów
   • Tworzenie zastąpienia uproszczeniem
   Należy wykluczyć komponenty, które:

   1. Nie są widoczne dla odbiorcy, czyli użytkownika programu Revit, architekta itp.
   2. Reprezentują własność intelektualną.
   3. Nie mają znacznego udziału w prezentacji wizualnej, np. małe części, takie jak elementy złączne i inne, które nie są niezbędne do określenia rozmiaru/funkcji/itp.
   4. Opcjonalnie możesz uprościć pozostałe komponenty, usuwając elementy i wewnętrzne puste przestrzenie.
3. Użyj narzędzi złączy MEP w środowisku Zawartość BIM programu Inventor, aby dodać potrzebne złącza BIM. Aby uzyskać więcej informacji, patrz:
   1. Złącze kanału kablowego
   2. Złącze przewodu
   3. Złącze elektryczne
   4. Złącze rury
   5. Złącze kanału
4. Użyj polecenia Eksportuj komponenty budowlane, aby:
   1. Dodać metadane BIM dla produktu. Program Inventor zapewnia dostęp do:
      1. Przeszukiwalnej listy klasyfikacji Revit Omniclass, aby można było określić produkt zgodnie z wymaganiami programu Revit.
      2. Właściwości modelu, które można eksportować.

         1. Zalecane: Utwórz właściwość iProperty o nazwie „RevitFamilyTypeName”. Wartość ta będzie używana jako nazwa typu rodziny w programie Revit. Wartość tej właściwości może być statycznym ciągiem lub może zostać programowo przypisana za pomocą reguły iLogic, aby była niepowtarzalna dla podanych wartości parametrów.

   2. Określić orientację modelu i punkt wstawienia.
   3. Kliknij przycisk „Zastosuj zmiany” na dole okna dialogowego Eksportuj komponenty budowlane, aby zapisać zmiany bez tworzenia nowego pliku BIM.

Co to jest OmniClass?

„System klasyfikacji konstrukcji (znany jako OmniClass ™ lub OCCS) jest systemem klasyfikacji używanym w branży budowlanej. Klasyfikacja OmniClass jest przydatna w wielu zastosowaniach, od organizowania materiałów w bibliotece, literatury dotyczącej produktu, informacji o projekcie do zapewnienia struktury klasyfikacji dla elektronicznych baz danych”.

Aby uzyskać więcej informacji na temat klasyfikacji OmniClass, przejdź do witryny www.omniclass.org.
