Usuwanie lub zamiana powierzchni

Nowości: 2021

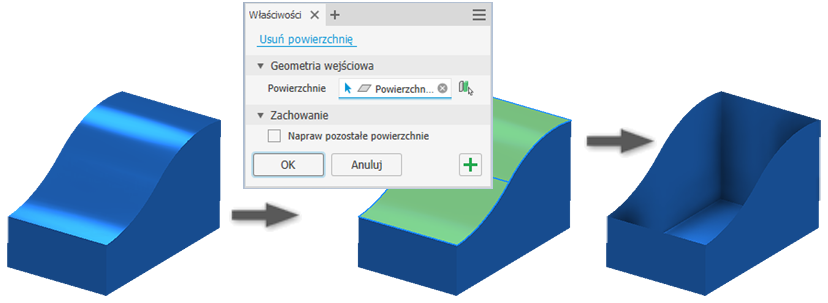

Usuwanie powierzchni części

1. Kliknij kartę Model 3D panel Zmień Usuń powierzchnię .
2. Selektor Powierzchnie jest aktywny po uruchomieniu polecenia.
   • Wskaż jedną lub więcej powierzchni do usunięcia. Można wstępnie wybrać powierzchnie i aktywować polecenie.
   • Kliknij przycisk , a następnie w oknie graficznym wybierz poszczególne powierzchnie, bryły lub puste przestrzenie, które chcesz usunąć.
     Wskazówka: Kliknij i przeciągnij okno przecinające, aby wykonać operację wielokrotnego wyboru.

3. (Opcjonalnie) Podczas usuwania pojedynczych powierzchni wybierz polecenie Napraw pozostałe powierzchnie, aby podjąć próbę usunięcia odstępów poprzez wydłużenie przylegających powierzchni do momentu ich przecięcia.
4. Kliknij przycisk OK, aby zakończyć zadanie, lub przycisk Zastosuj, aby kontynuować korzystanie z polecenia.

Aby uzyskać więcej informacji o panelach właściwości, zobacz temat Informacje o panelach właściwości.

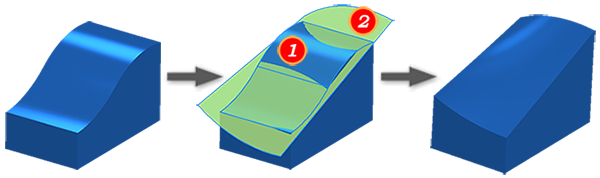

Zamiana powierzchni części

Zastąp co najmniej jedną powierzchnię części powierzchnią korpusu bryłowego, powierzchnią, zszyciem albo co najmniej jedną płaszczyzną konstrukcyjną.

Część się wydłuża lub jest ucinana, aby przeciąć nową powierzchnię. Nowa powierzchnia jest przecinana, aby pasowała do części.

1. Kliknij kartę Model 3D panel Powierzchnia Zamień powierzchnię .
2. W oknie dialogowym Zamień powierzchnię kliknij opcję Istniejące powierzchnie, a następnie wybierz co najmniej jedną powierzchnię części, która zostanie zamieniona w oknie graficznym.
   Wskazówka: Aby automatycznie wybrać wszystkie przylegające styczne powierzchnie ciągłe, wybierz opcję Automatyczne łączenie powierzchni.
3. Kliknij opcję Nowe powierzchnie, a następnie wybierz powierzchnię bryły, powierzchnię, zszycie lub co najmniej jedną płaszczyznę konstrukcyjną.
4. Kliknij przycisk OK.
