Ulepszenia dotyczące splajnu

Obsługa blokowania długości splajnu

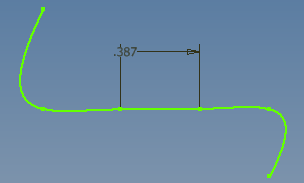

Wcześniej nie istniał sposób zapobiegania zmianie długości splajnu, gdy zmiany były wprowadzane do innych komponentów. Przykładowo: gdy utworzono profil szkicu składający się z geometrii linii i splajnu, a następnie zmodyfikowano długość geometrii linii, wtedy zarówno długość, jak i kształt geometrii splajnu ulegały zmianie. Nie istniał mechanizm zapobiegający zmianie długości splajnu.

Teraz już jest on dostęny. W środowisku szkicu 3D polecenie Wymiar ogólny zostało udoskonalone tak, aby zachowywana była długość splajnu interpolacyjnego.

Co się dzieje: Gdy do splajnu zostaje dodany wymiar, metoda dopasowania splajnu zostaje przekształcona w metodę minimalnej energii. Wartością domyślną wymiaru jest długość przekształconego splajnu o minimalnej energii.

Wynik: Gdy do splajnu zostaje dodany wymiar ogólny, wtedy zostaje dodany wymiar długości, co zapobiega zmianie całkowitej długości splajnu. Gdy komponenty są przesuwane lub posuwane, kształt splajnu wciąż się dostosowuje, jednak jego łączna długość pozostaje niezmienna.

Ważne: Splajn powraca do swojego pierwotnego kształtu po usunięciu wymiaru długości dołączonego do splajnu. Jest to spowodowane tym, że splajn z wymiarem długości jest krzywą z wiązaniem geometrycznym oraz wiązaniem wymiarowym do kontrolowania długości. Wraz z usunięciem wymiaru te wiązania zostają usunięte, w wyniku czego usunięta zostaje także kontrola długości. Wiązanie geometryczne powoduje przeliczenie splajnu tak, aby uzyskał niepowtarzalny kształt, który nie zachowuje długości splajnu.

Aby uzyskać więcej informacji, zobacz temat Tworzenie, blokowanie długości i edytowanie splajnów.
