Co nowego w programie Autodesk Inventor 2019

Program Inventor 2019 został opracowany z myślą o współczesnych inżynierach i projektantach.

Klienci korzystający z programu Inventor na całym świecie wciąż przekazują opinie i proponują ulepszenia dotyczące środowiska programu Inventor 2019. W tym wydaniu nadal skupiamy się na zwiększeniu wydajności, automatyzacji i głównych procesach modelowania, które umożliwiają tworzenie profesjonalnych projektów inżynierii mechanicznej. Program Inventor 2019 umożliwia również połączenie z chmurą Autodesk, co pozwala na uruchomienie procesów projektowych użytkownika obejmujących współpracę, projektowanie i łańcuch dostaw.

Specjaliści w dziedzinie projektowania i inżynierii każdego dnia dostarczają innowacyjnych i wysokiej jakości produktów. Program Inventor 2019 udostępnia profesjonalne ulepszenia w zakresie projektowania, automatyzacji i wydajności, pozwalając zachować przewagę na rynku.

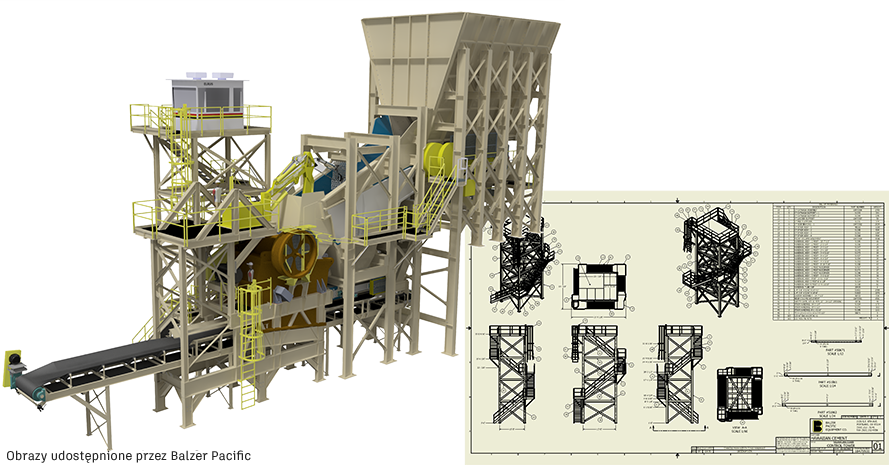

Wydajność tworzenia zespołu i rysunku

Wiemy, że wydajność jest ważna, dlatego ciągle poszukujemy sposobów, aby zwiększyć wydajność programu Inventor. To wydanie zawiera ulepszenia w następujących obszarach:

  • Zespół
    • Edycja lokalna
    • Aktualizacje
    • Wybór szyku
  • Rysunek
    • Tworzenie widoku
    • Aktualizacje
    • Nawigacja

Aby uzyskać więcej informacji, zobacz temat Udoskonalenia w zakresie wydajności.

Aby uzyskać więcej informacji, zobacz temat Wzorce postępowania w przypadku dużych zespołów.

Aby uzyskać więcej informacji, zobacz temat Procesy modelowania dużych zespołów.

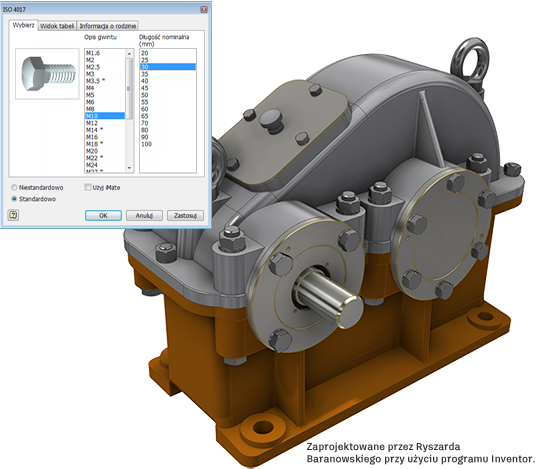

Content Center

Buforowanie w pamięci

Aby skrócić czas oczekiwania na wyświetlenie zdalnie hostowanych elementów, biblioteka Content Center programu Inventor przechowuje teraz zdalną zawartość w pamięci podręcznej podczas sesji. Podczas uzyskiwania dostępu do zawartości pierwotna zawartość jest umieszczana w pamięci podręcznej w celu jej kolejnego użycia, eliminując konieczność przesyłania zdalnego żądania ponownie w tej sesji. Po zakończeniu sesji programu Inventor pamięć podręczna jest czyszczona.

iLogic

Komponenty i zarządzanie zachowaniem

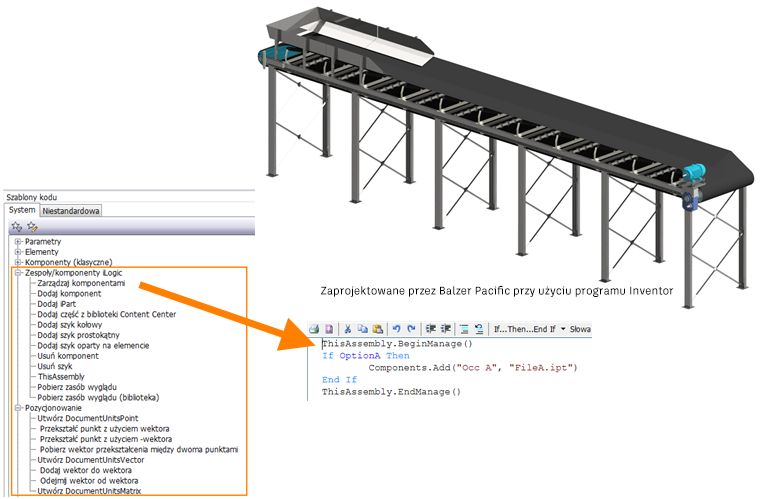

Ulepszenia funkcji iLogic ułatwiają tworzenie kodu reguły umożliwiającego dodawanie, modyfikowanie oraz usuwanie komponentów i wiązań.

Geometria z jednostkami dokumentu

Dostępne są nowe funkcje, w których w przypadku wartości współrzędnych i obiektów reprezentujących punkty, wektory i matryce są używane jednostki dokumentu.

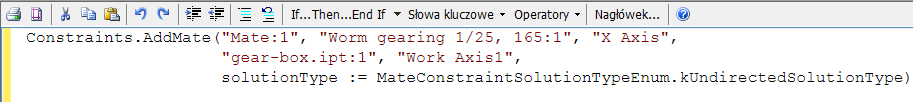

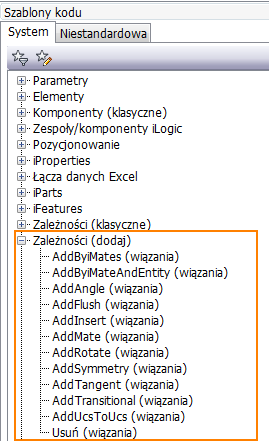

Nowe funkcje dodawania wiązań zespołu iLogic

Nowe funkcje iLogic Zależności (dodaj) umożliwiają tworzenie zespołu iLogic, którego wystąpienia i wiązania są generowane na podstawie reguły.

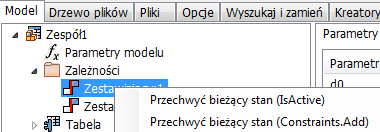

Nowe polecenia Przechwyć bieżący stan

Polecenie Przechwyć bieżący stan zachowuje teraz stany podczas używania metod: Components.Add, Components Constraints.Add, Constraints.Add i Patterns.Add.

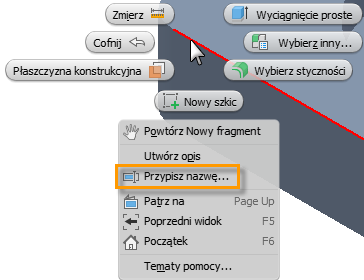

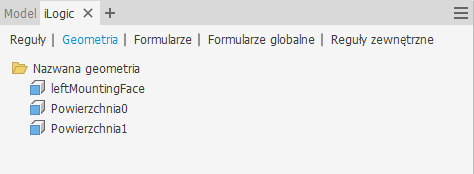

Ograniczanie geometrii przez przypisane nazwy

Istnieje teraz możliwość przypisania nazw powierzchniom i krawędziom, a następnie utworzenie reguły, która dodaje wiązania bezpośrednio do powierzchni lub krawędzi z tymi nazwami.

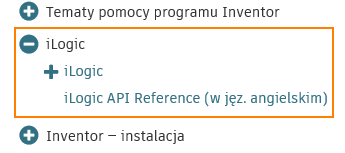

Pomoc iLogic dotycząca funkcji

Pomoc dla funkcji i argumentów iLogic jest obecnie dostępna w węźle pomocy Interfejs API iLogic — odniesienie. Ta zawartość pomocy jest dostępna wyłącznie w języku angielskim.

Aby uzyskać więcej informacji, zobacz temat Ulepszenia dotyczące iLogic.

Definicja na podstawie modelu

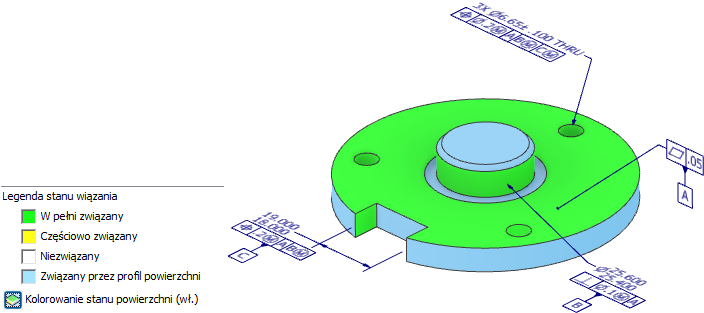

Doradca tolerowania wyświetla obecnie stan wiązania za pomocą kolorów. Kliknij opcję Kolorowanie stanu powierzchni w Doradcy tolerowania, aby włączyć wyświetlanie kolorów.

Aby uzyskać więcej informacji, zobacz temat: Ulepszenia dotyczące definicji na podstawie modelu.

Program Inventor 2019 łączy się z usługą Autodesk Cloud, aby umożliwić użytkownikom współpracę, projektowanie i komunikowanie swoich projektów na nowe, zaawansowane sposoby. Program Inventor w połączeniu z chmurą umożliwia wykorzystanie projektów poza komputerem za pomocą prostych, bezpiecznych i wydajnych procesów.

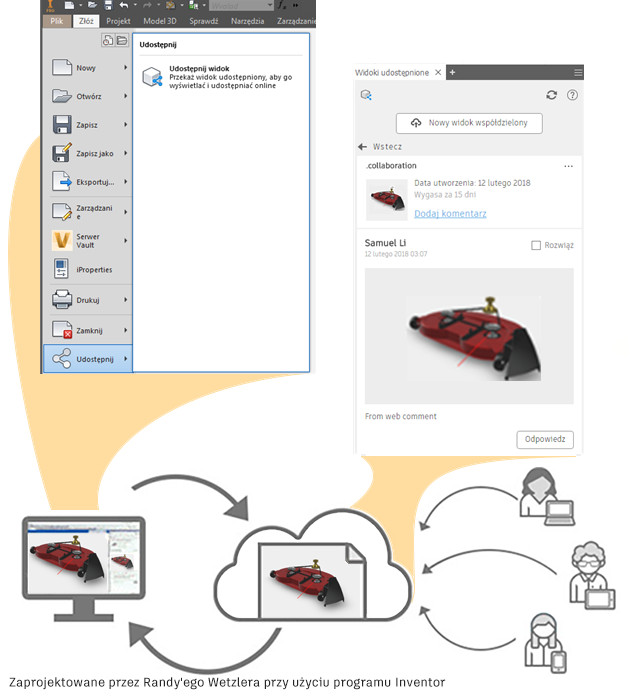

Widoki udostępnione

Korzyść związana z subskrypcją

Widoki udostępnione zapewniają projektantom, inżynierom i twórcom wizualizacji lepszy sposób uzyskiwania informacji zwrotnych na temat prac w toku, co ułatwia i przyspiesza cykle przeglądu. Widoki udostępnione umożliwiają udostępnianie widoków 2D lub 3D w trybie online oraz wyświetlanie komentarzy bezpośrednio w produkcie, w którym użytkownik pracuje. Za pomocą widoków udostępnionych każdy recenzent może przeglądać i dodawać komentarze w trybie online za pośrednictwem witryny Autodesk Viewer. Pozwala to uniknąć konieczności instalowania określonej przeglądarki przez wszystkie zainteresowane strony i udostępnia wszechstronne narzędzia do komentowania i oznaczania w celu przekazywania szczegółowych informacji zwrotnych. Ponieważ widoki udostępnione są wizualnymi reprezentacjami, które wygasają po 30 dniach, własne projekty lub modele są zawsze chronione. Umożliwia to autorom wyraźnie rozdzielanie niezakończonej pracy udostępnianej w celu uzyskania informacji zwrotnych od bardziej formalnych i trwałych produktów.

Widoki udostępnione umożliwiają użytkownikom:
  • Szybkie tworzenie wizualnych reprezentacji online z poziomu aplikacji uruchomionej na komputerze stacjonarnym.
  • Generowanie łączy, które mogą być udostępniane dowolnej zainteresowanej stronie.
  • Zainteresowane strony mogą przeglądać widok udostępniony oraz dodawać komentarze i oznaczenia za pośrednictwem witryny Autodesk Viewer.
  • Autorzy mogą przeglądać komentarze i wyświetlać otrzymane informacje zwrotne w aplikacji do tworzenia treści, a następnie odpowiadać na nie.

Aby uzyskać więcej informacji, zobacz temat Współpraca w widokach 2D i 3D z dowolnym użytkownikiem widoków udostępnionych.

Dysk Autodesk Drive

Korzyść związana z subskrypcją

Dysk Autodesk Drive jest rozwiązaniem dysku w chmurze, które umożliwia użytkownikom i małym zespołom organizowanie, wyświetlanie podglądu i udostępnianie dowolnego typu danych projektowych. Dostęp do dysku Autodesk Drive można uzyskać bezpośrednio z aplikacji komputerowych za pomocą programu Desktop Connector.

Aby uzyskać więcej informacji, zobacz temat Przechowywanie i udostępnianie danych w chmurze.

Desktop Connector dla Autodesk Drive

Program Desktop Connector jest usługą komputerową, która integruje źródło zarządzania danymi Autodesk (czyli źródło danych) ze strukturą folderów i plików komputera w celu łatwego zarządzania plikami.

Aby uzyskać więcej informacji, zobacz temat Co to jest program Desktop Connector?

AnyCAD dla Fusion 360

Przenoszenie danych między komputerem i chmurą

Uwaga: Funkcja AnyCAD dla Fusion 360 jest dostępna jako wersja podglądowa w programie Inventor 2019. Umożliwia ona przetestowanie nowych funkcji w programie Inventor przed ich oficjalnym wydaniem.

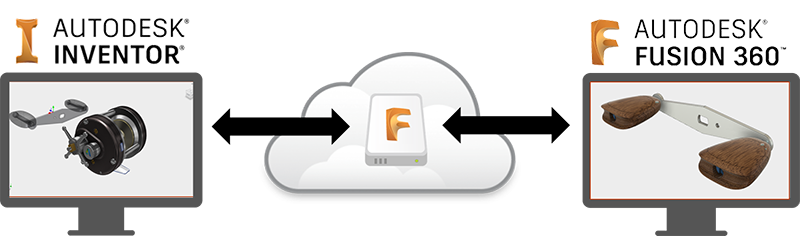

Nowy proces roboczy AnyCAD umożliwia wykorzystanie wspólnych możliwości programu Inventor i platformy Fusion 360.

Przegląd

W programie Inventor funkcja AnyCAD jest stale rozbudowywana i tym razem dodano obsługę plików projektowych platformy Fusion 360.

Można przenieść modele z platformy Fusion 360 bezpośrednio do programu Inventor w celu integracji systemów, projektowania dużych zespołów i tworzenia dokumentacji. Po aktualizacji projektu na platformie Fusion 360 ze zmian można korzystać w programie Inventor.

W podobny sposób można utworzyć odniesienie do części programu Inventor na platformie Fusion 360 w celu użycia w chmurowych procesach symulacji, CAM itd. Ponieważ platforma Fusion 360 wykorzystuje teraz tą samą technologię AnyCAD, zmiany w modelu programu Inventor mogą być automatycznie dostępne na platformie Fusion 360.

Technologia AnyCAD zapewnia elastyczność skorzystania z możliwości światowej klasy oprogramowania do projektowanie elementów 3D Inventor w połączeniu z platformą innowacji produktowych, pozwalając tworzyć, co tylko chcesz.

Pierwsze kroki

Aby udostępniać dane między aplikacją komputerową Inventor i platformą chmurową Fusion 360, należy skonfigurować i uwzględnić kilka elementów.

  • Zainstaluj program Desktop Connector. Umożliwia on przenoszenie danych między komputerem a chmurą. Program Desktop Connector pozwala zainstalować na komputerze folder, który umożliwia bezpośredni dostęp do przestrzeni usługi Fusion Team w chmurze .

    Pobierz instalator programu Desktop Connector z menu profilu na koncie usługi Fusion Team.

  • Określ konto usługi Fusion Team, które ma być używane do udostępniania danych. Usługa Fusion Team zapewnia centralny obszar roboczy dla projektów w centrum w chmurze.

Importowanie plików platformy Fusion 360 (.fusiondesign) jako odniesienia do modelu AnyCAD

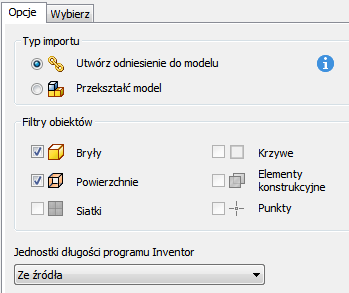

Po skonfigurowaniu można otwierać/importować pliki platformy Fusion 360 (.fusiondesign) z dysku Fusion 360 z opcją przekształcenia lub utworzenia odniesienia AnyCAD. Importowanie pliku platformy Fusion 360 (.fusiondesign) jako odniesienia do modelu AnyCAD zapewnia zachowanie łącza do wybranego pliku, co umożliwia monitorowanie i aktualizowanie w przypadku zmian modelu. Ten proces roboczy umożliwia użycie danych programu Inventor na platformie Fusion 360 i danych platformy Fusion 360 w programie Inventor, co pozwala na bardziej elastyczne korzystanie z tych narzędzi w procesie projektowania i wytwarzania produktu.

Aby uzyskać więcej informacji, zobacz temat Importowanie plików platformy Fusion 360 jako odniesienia do modelu AnyCAD.

W całym programie Inventor 2019 wprowadzono ulepszenia z myślą o klientach. Ulepszanie poleceń, usprawnianie procesów i odświeżanie istniejących narzędzi to obszary, w których informacje zwrotne od naszych klientów na całym świecie pomagają zwiększyć możliwości pracy użytkownika programu Inventor.

Wiele następujących ulepszeń zostało zaimplementowanych bezpośrednio na podstawie komentarzy umieszczanych na forum Inventor Ideas i uzyskanych od klientów.

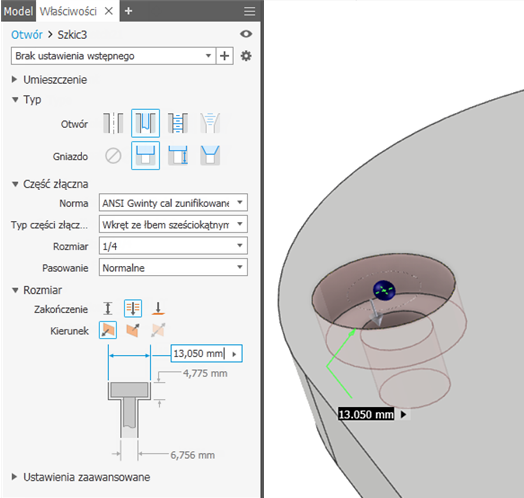

Polecenie Otwór

Nowe polecenie Otwór jest szybsze i bardziej dopracowane przez wyprowadzanie miejsca umieszczenia otworu na podstawie interakcji użytkownika. Wiązania wymiarowe i koncentryczności można zastosować bez uprzedniego utworzenia szkicu. Następnie można przełączać się pomiędzy edycją elementu i szkicu bez kończenia polecenia.

Aby uzyskać więcej informacji, zobacz temat Ulepszenia wydajności, procesu roboczego oraz interfejsu użytkownika dotyczącego otworów.

Ulepszenia dotyczące powierzchni i narożników konstrukcji blachowej

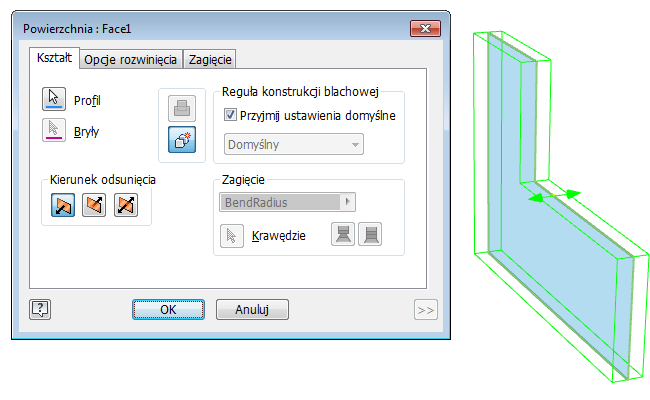

Powierzchnia symetryczna

Pomysł zgłoszony na forum Inventor® Ideas

Wiele osób prosiło o możliwość wyśrodkowania części konstrukcji blachowej wzdłuż jej grubości. Zareagowaliśmy na to i obecnie polecenie Powierzchnia umożliwia wyciągnięcie od płaszczyzny środkowej w celu utworzenia powierzchni symetrycznej.

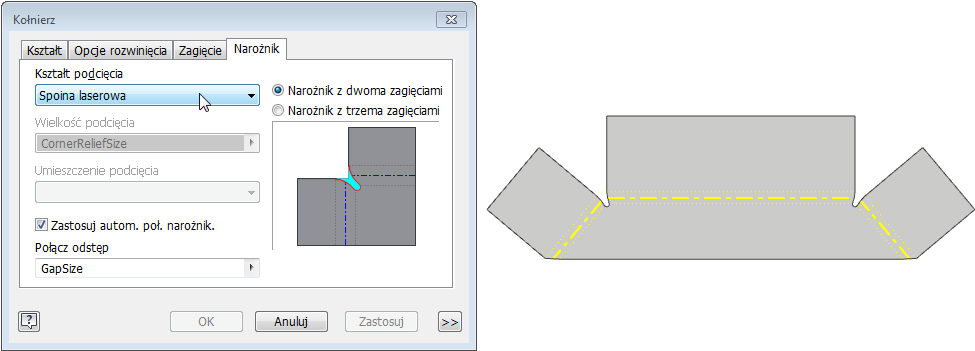

Kształt podcięcia spoiny laserowej

Podcięcie narożnika spoiny liniowej kończy się w puncie, kształt podcięcia narożnika spoiny łukowej kończy się odcinkiem linii prostej. Nowe podcięcie narożnika spoiny laserowej kończy się łukiem stycznym i jest bardziej odpowiednie dla części ciętych laserowo.

Aby uzyskać więcej informacji, zobacz temat Ulepszenia dotyczące konstrukcji blachowej.

Przewody rurowe

Zablokuj długość przewodu

Pomysł zgłoszony na forum Inventor® Ideas

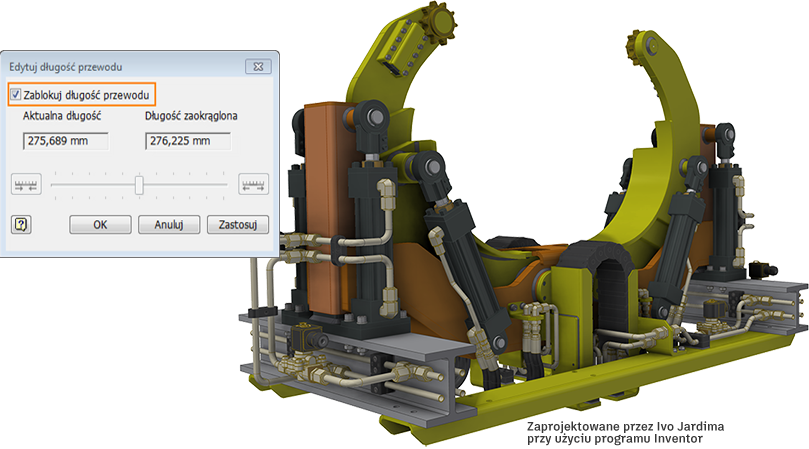

Nowa opcja Zablokuj długość przewodu pozwala obliczyć dokładną sumę długości przewodów. Gdy ta opcja jest zaznaczona, w przypadku przesunięcia lub zmiany komponentów zapobiega ona zmianie długości przewodu z powodu adaptacyjności.

Można także zablokować długość przewodu przez dodanie wymiaru ogólnego na karcie Szkic 3D panel Wiązania do przewodu giętkiego w oknie graficznym.

Aby uzyskać więcej informacji, zobacz temat Ulepszenia dotyczące przewodów rurowych.

Generator ram

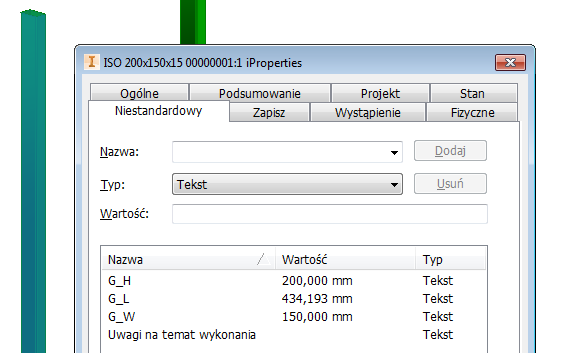

Ulepszenie wartości CUTDETAIL

Pomysł zgłoszony na forum Inventor® Ideas

Wartości generowane w wyniku zastosowania polecenia Przytnij/Wydłuż w celu przycięcia kątów na elementach ramy są dostępne na karcie iProperties/Niestandardowe jako CUTDETAIL1, CUTDETAIL2 itd. Mogą one być zawarte w zestawieniu komponentów i na liście części. Ponadto parametr G_L generatora ram zgłasza odpowiednie długości.

Aby uzyskać więcej informacji, zobacz temat Ogólne ulepszenia w środowisku zespołu.

Ulepszenia szkicu

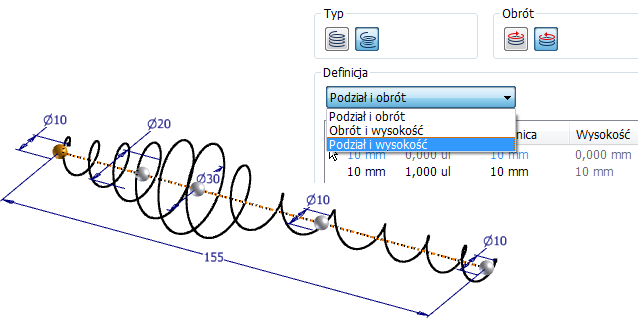

Polecenie Krzywa śrubowa zostało ulepszone, aby usprawnić tworzenie linii śrubowej o zmiennym podziale.

W przypadku szkiców rysunku ulepszono polecenie Autorzutowanie krawędzi podczas tworzenia krzywej, aby działało tak samo jak w przypadku szkiców modelu.

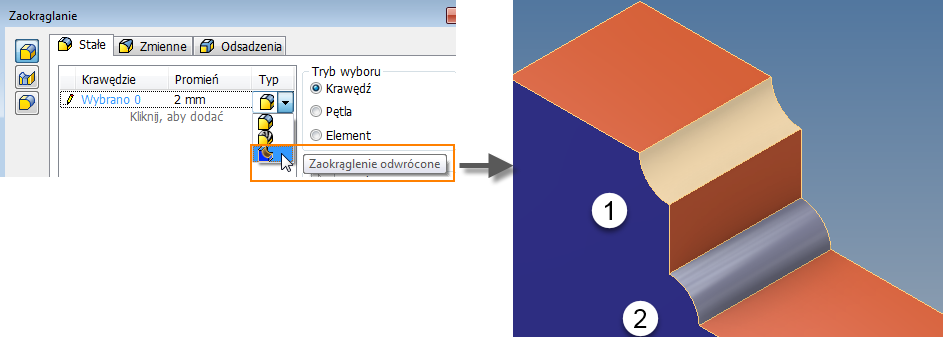

Zaokrąglenie odwrócone

Pomysł zgłoszony na forum Inventor® Ideas

Ta nowa opcja zaokrąglenia została wprowadzona na podstawie opinii użytkowników. Można utworzyć zaokrąglenie z 1) krawędziami wypukłymi lub 2) krawędziami wklęsłymi.

Aby uzyskać więcej informacji, zobacz temat Ogólne ulepszenia w środowisku części.

Funkcja edycji bezpośredniej obsługuje opcję automatycznego łączenia

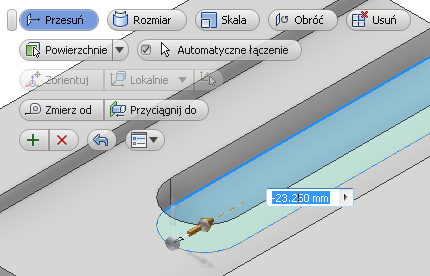

Wcześniej, wybierając kolejno kartę Model 3D panel Zmień Edycja bezpośrednia, można było tylko obrócić powierzchnię lub przesunąć ją do innego położenia. Gdy ta opcja nie jest wybrana, opcja automatycznego łączenia zachowuje to działanie i powoduje przesunięcie powierzchni do nowego położenia. Gdy opcja jest wybrana, modyfikowana jest całkowita długość powierzchni.

Łączenie automatyczne jest technologią ponownego łączenia, która automatycznie przesuwa styczne powierzchnie i tworzy nowe połączenia, jeśli jest to wymagane. Ta opcja jest dostępna w przypadku operacji przesuwania lub obracania powierzchni.

Aby uzyskać więcej informacji, zobacz temat Ulepszenia dotyczące edycji bezpośredniej.

Polecenie Pogrub

Pomysł zgłoszony na forum Inventor® Ideas

Informacje o głębokości i metodzie są teraz wyświetlane w przeglądarce, gdy na karcie Opcje aplikacji/Części jest włączone ustawienie W przeglądarce wyświetl rozszerzone informacje po nazwie węzła elementu.

Aby uzyskać więcej informacji, zobacz temat Ogólne ulepszenia w środowisku części.

Wiązania zespołu

Nowe rozwiązania umożliwiające wiązanie dwóch osi

Pomysł zgłoszony na forum Inventor® Ideas

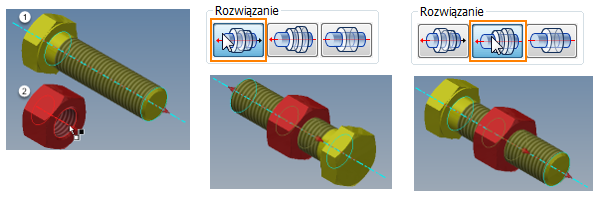

W oknie dialogowym Wstawianie wiązania znajdują się trzy nowe rozwiązania służące do wiązania 2 osi. Po wybraniu 2 osi można użyć nowej opcji Przeciwstawne i Wyrównane, aby kontrolować kierunek osi podczas tworzenia wiązania zestawiającego, co ułatwia ustalenie żądanego położenia osi.
  • Przeciwstawne (domyślna): odwraca kierunek zestawienia pierwszego wybranego komponentu.

  • Wyrównane: zachowuje kierunek zestawienia pierwszego wybranego komponentu.

  • Niezorientowane: tworzy niezorientowane wiązanie osi na najbliższej osi.

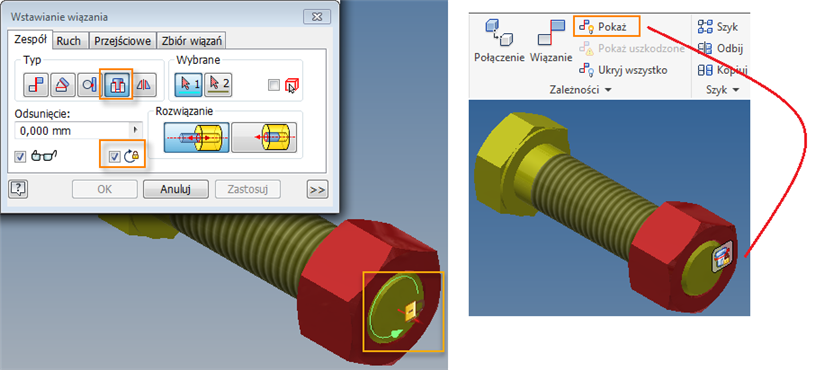

Nowa opcja Zablokuj obrót do użycia z wiązaniem wstawiającym

Pomysł zgłoszony na forum Inventor® Ideas

Użyj nowej opcji, Zablokuj obrót, aby zablokować obrotowe stopnie swobody na komponencie podczas umieszczania wiązania wstawiającego. Opcja ta zapobiega obracaniu części.

Po zastosowaniu opcji Zablokuj obrót wiązanie wstawiające jest wyświetlane z ikoną kłódki w przeglądarce.

Ulepszenia dotyczące wiązania kątowego

Pomysł zgłoszony na forum Inventor® Ideas

Ustawienie kąta zorientowanego i niezorientowanego wiązania kątowego jest teraz zachowywane po utworzeniu nowego wiązania kątowego lub wprowadzaniu zmian w istniejącym wiązaniu.

Aby uzyskać więcej informacji, zobacz temat Ulepszenia dotyczące wiązań.

Migrowanie ustawień niestandardowych

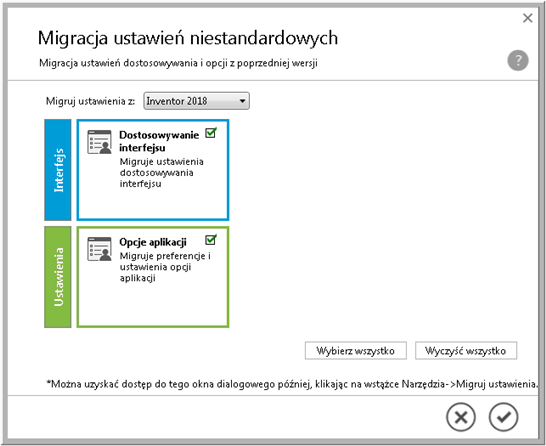

Użyj opcji Migracja ustawień niestandardowych w celu przeniesienia istniejących dostosowań i ustawień opcji aplikacji do najnowszej wersji programu Inventor. Administratorzy mają dodatkową kontrolę nad użyciem tej opcji w obrazach stanowisk.

Aby uzyskać więcej informacji, zobacz temat Inne ogólne ulepszenia.

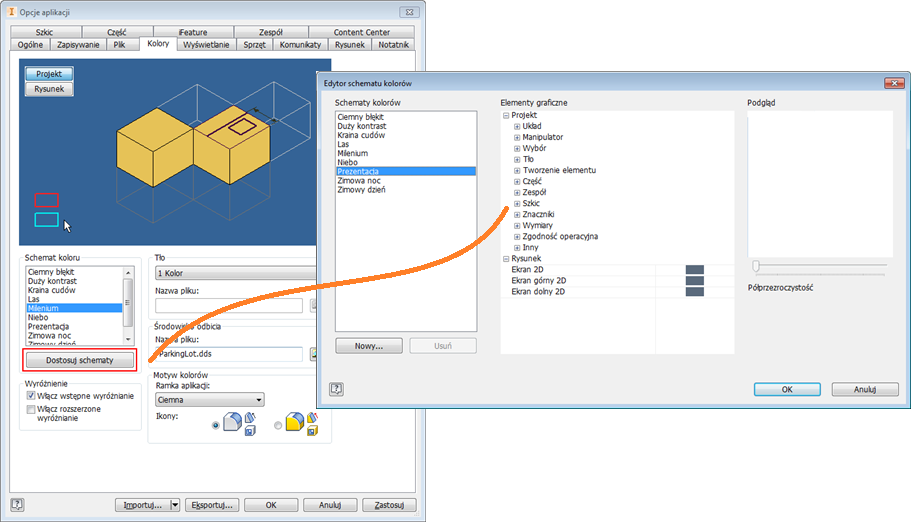

Schematy kolorów

Pomysł zgłoszony na forum Inventor® Ideas

Edytor schematu kolorów jest instalowany jako część programu Inventor 2019. Dostęp do niego można uzyskać w oknie Opcje aplikacji > karta Kolor. Dostosowania zostaną zapisane w pliku .xml opcji aplikacji.

Aby uzyskać więcej informacji, zobacz temat Ulepszenia dotyczące schematu kolorów.

Usprawnienie procesu instalacji

Aby przyspieszyć proces instalacji, niektóre opcjonalne dodatki zostały usunięte z instalacji i są dostępne do pobrania osobno. Tam, gdzie to potrzebne, wstawiono łącza. To udoskonalenie dotyczy następujących dodatków lub aplikacji:

Nowości w wydaniu 2019 — tematy
