Ulepszenia produktywności
| Szybciej | Usprawniony proces roboczy redukuje liczbę kliknięć, ruchów myszy i przełączania kontekstu, co znacznie zwiększa szybkość i wydajność. Dodatkowe ulepszenia wydajności wprowadzono przez wczytywanie danych gwintu i luzu. |
| Inteligentniej | Uprościliśmy typy wyboru umieszczenia. Nie trzeba już wskazywać, który jest potrzebny. Jest to ustalane na podstawie interakcji użytkownika. |
| Solidnie | Można dodać więcej niż jeden otwór bez uprzedniego tworzenia szkicu. |
| Elastycznie | Poprzez szybkie wymiary odsunięcia liniowego w celu określenia położenia otworu, a także wiązania koncentryczności, polecenie tworzy podstawowy szkic. |
| Sprawny proces roboczy | Można przełączać się między definicją otworu a szkicem w celu dodania lub zmodyfikowania właściwości. |
| To, czego potrzebujesz, wtedy, kiedy tego potrzebujesz | Kontekstowe wymiary zastępują minipasek narzędzi, aby umożliwić bezpośredni dostęp do parametrów podczas interakcji z modelem. |
Ulepszenia interfejsu użytkownika

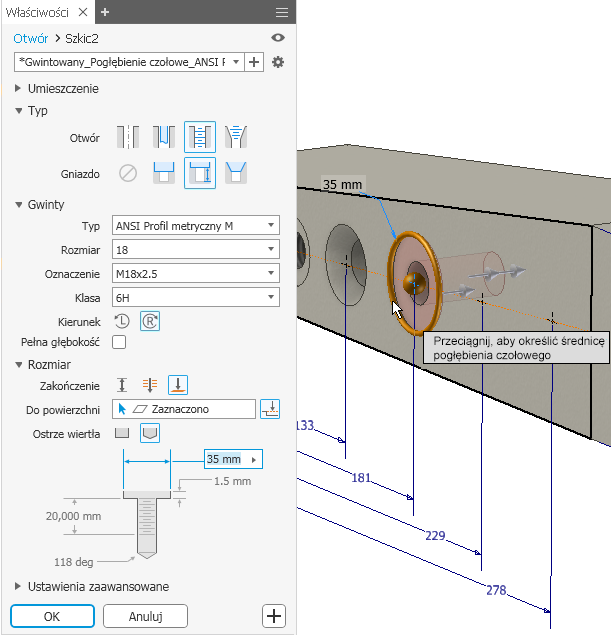

Polecenie Otwór zapewnia uproszczony proces roboczy i ustawienia wstępne otworów, ułatwiając ich ponowne użycie.
| Usprawniony proces roboczy |
Proces roboczy panelu właściwości przebiega od góry do dołu. Oznacza to, że każda właściwość, która zostanie ustawiona lub zmieniona, może mieć wpływ na właściwości w sekcjach znajdujących się poniżej, które nie mają wpływu na właściwości w poprzednich sekcjach. Ulepszona kolejność wymiarowania umożliwia szybsze wprowadzanie wartości dla otworów. Ustawienia wstępne umożliwiają tworzenie i ponowne wykorzystywanie często używanych zestawów właściwości. |
|
Ścieżka nawigacji
|
Ścieżki nawigacji pomagają w tworzeniu i edycji elementów. Na ilustracji (z lewej strony) edytowany jest element otworu (Otwór3). Można kliknąć pozycję „Szkic4”, aby edytować szkic albo pozycję „Otwór3”, aby edytować parametry definiujące element. |
|
Przycisk rozwijania/zwijania
|
Sekcje panelu można rozwijać lub zwijać odpowiednio do potrzeb, personalizując interfejs użytkownika pod kątem często lub rzadko używanych parametrów. W sekcjach panelu zapamiętywany jest ostatnio użyty stan pomiędzy przypadkami użycia. |
| Menu panelu
|
To menu rozwijane zapewnia dostęp do pomocy i innych ustawień zaawansowanych. Menu jest dostosowywane w oparciu o kontekst. Przykładowo istnieje inna lista dla panelu właściwości, inna dla przeglądarki modelu i tak dalej. |
Aby uzyskać więcej informacji na temat paneli właściwości, zobacz sekcję Informacje o panelach właściwości.
Aby uzyskać więcej informacji dotyczących polecenia Otwór, zobacz temat Tworzenie otworów.
