Doradca tolerowania wyświetla kolorowanie stanu powierzchni
Poprzednio Doradca tolerowania zgłaszał tylko stan schematu tolerowania. Teraz można włączyć kolorowanie stanu powierzchni, aby wyświetlić stan wiązania na modelu. Kliknij opcję Kolorowanie stanu powierzchni znajdującą się w dolnej części przeglądarki Doradca tolerowania, aby wyłączyć lub wyłączyć kolorowanie powierzchni.
Wskazówka: Sprawdź ćwiczenie Tworzenie i analiza elementów tolerancji w galerii, aby poznać nowy proces roboczy.
Aby uzyskać więcej informacji, zobacz temat Praca z oznaczeniami tolerancji i Doradcą tolerowania.

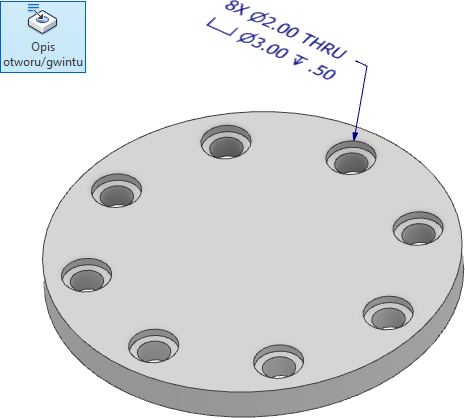

Wyświetlanie ilości w opisie 3D otworu/gwintu
W poprzedniej wersji programu liczba elementów w szyku otworów była wyświetlana tylko podczas używania elementu tolerancji do oznaczenia otworu.
Ogólne polecenie Opis otworu/gwintu zostało zaktualizowane, aby wyświetlać liczbę elementów szyku.

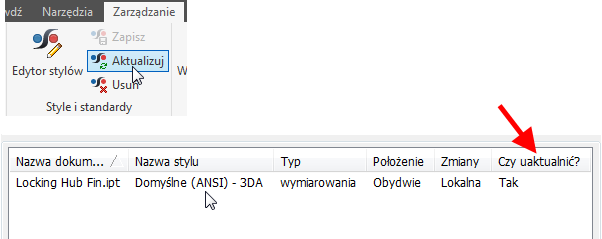

Uwaga: Aktywna biblioteka stylów musi zawierać styl opisów 3D 2019, w przeciwnym razie ilość nie będzie wyświetlana. Jeśli po dodaniu opisu ilość nie jest wyświetlana, wybierz kartę Zarządzanie > Aktualizacja, aby dodać ciąg ilości do stylów opisów 3D.
Ważne: Firma Autodesk dodała style opisów 3D do domyślnej biblioteki stylów w celu obsługi opisów MBD i 3D. Jeśli używasz własnej biblioteki stylów, może w niej nie być tych stylów.
Aby dodać style opisu 3D do biblioteki stylów, zobacz temat Migracja stylów niestandardowych.
