Rozwijanie powierzchni ciągłych
Pomysł zgłoszony na forum Inventor® Ideas
Pomysł zgłoszony na forum Inventor® Ideas
Nowe polecenie Rozwiń może spłaszczać powierzchnie, których nie można obliczyć przy użyciu polecenia Rowijanie lub płaskiego wzoru konstrukcji blachowej. Na przykład, aby określić wzór tkaniny lub do spłaszczania przedmiotów tłoczonych. Polecenie Rozwiń nie korzysta z obliczeń zagięć w celu spłaszczania wybranych powierzchni.

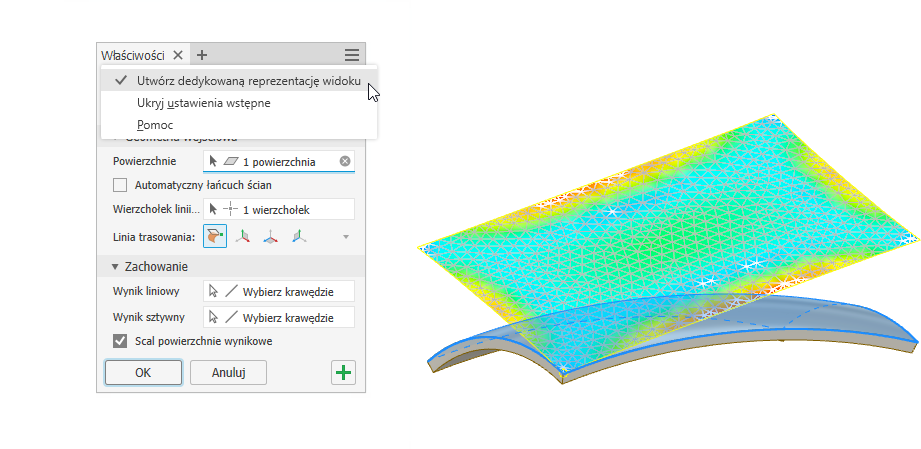

Podczas procesu Rozwiń wyświetlana jest mapa ciepła, dzięki czemu można zobaczyć obszary o najwyższym lub najmniejszym naprężeniu. Można określić, czy przyległe segmenty mają pozostać liniowe albo sztywne.
Opcja Utwórz dedykowną reprezentację widoku ułatwia izolację i dokumentowanie powierzchni wyjściowej.
Aby uzyskać szczegółowe informacje, zobacz temat Rozwijanie powierzchni.
Wyciągnięcie po ścieżce bryły
Pomysł zgłoszony na forum Inventor® Ideas

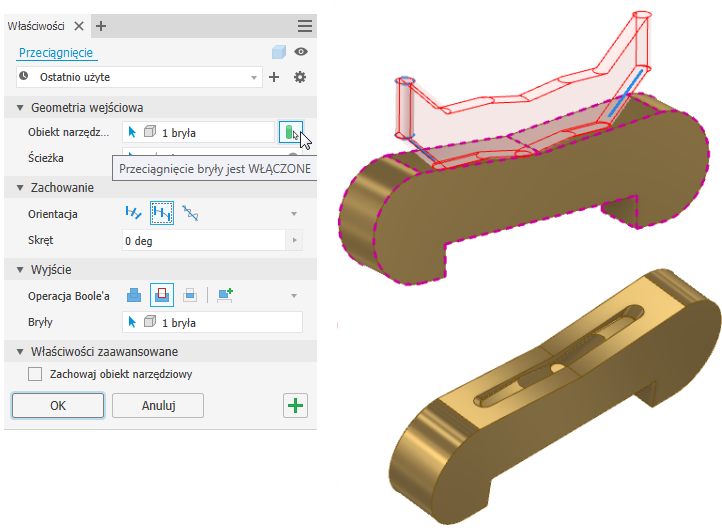

Oprócz nowego panelu właściwości usprawniającego procesy robocze, opcja Przeciągnięcie bryły umożliwia przeciągnięcie obiektu narzędziowego bryły wzdłuż ścieżki. Poniższy przykład pokazuje stałą ścieżkę przeciągania bez skręcania, aby zasymulować ścieżkę narzędzia.

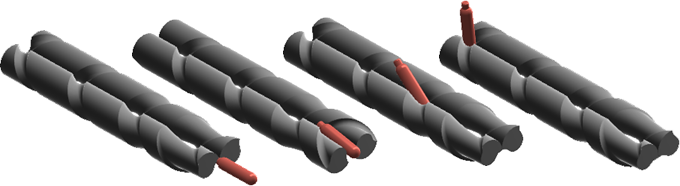

Następny przykład pokazuje efekty zastosowania w wyrównanym przeciągnięciu skręcenie o 90 stopni dla konstrukcji śruby posuwnej, która obraca butelkę z pozycji poziomej do pionowej.
(Autor modelu: Scott Moyse)
Aby uzyskać szczegółowe informacje, zobacz temat Tworzenie przeciągnięć.
Ulepszenia zależności

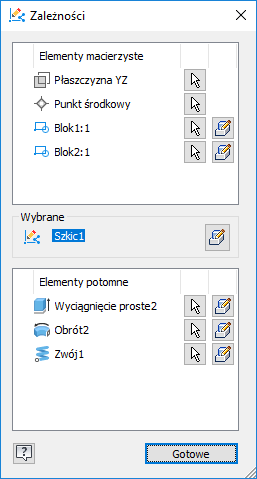

Bloki szkicu użyte przez elementy są teraz wyświetlane w oknie dialogowym Zależności.
Aby uzyskać więcej informacji, zobacz temat Znajdowanie powiązań w części.
Obsługa wyboru wielu powierzchni
Można obecnie jednocześnie wybrać wiele powierzchni i dodać gwint do wyciągniętych powierzchni walcowych/stożkowych, które przechodzą przez wiele części. Wszystkie powierzchnie muszą mieć ten sam rozmiar, średnicę i być ciągłe względem siebie.
Pomysł zgłoszony na forum Inventor® Ideas
Aby uzyskać więcej informacji dotyczących pracy z gwintami, zobacz temat Tworzenie gwintów.
