Określanie konfiguracji produkcyjnej i wczytywanie usług w programie Revit

W oknie dialogowym Ustawienia produkcyjne można określić konfigurację produkcyjną i profil, wczytać usługi produkcyjne do modelu, a także określić wskaźniki połączeń dla narzędzia Przebieg i wypełnienie.

1. Jeśli jest używane środowisko pracy współdzielonej i trzeba wprowadzić zmiany w konfiguracji produkcyjnej, wszyscy użytkownicy pracujący w modelu powinni przeprowadzić synchronizację z modelem centralnym, a następnie zamknąć model. Osoba odpowiedzialna za wprowadzanie zmian do konfiguracji produkcyjnej powinna zsynchronizować wszelkie zmiany, a następnie ponownie wczytać konfigurację przed dodaniem lub usunięciem jakiejkolwiek usługi.
2. Aby otworzyć okno dialogowe Ustawienia produkcyjne, kliknij kolejno kartę Systemypanel Produkcja.
   Wskazówka: Okno dialogowe można również otworzyć, klikając przycisk Ustawienia na palecie Części produkcyjne MEP (o ile jest widoczna).

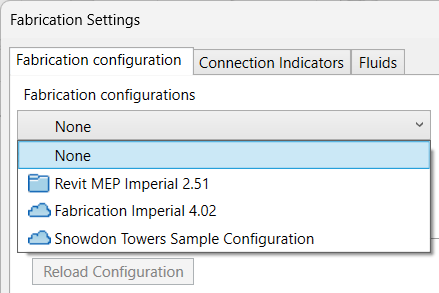

3. W oknie dialogowym Ustawienia produkcyjne wybierz konfigurację produkcyjną z listy rozwijanej z dostępnymi konfiguracjami.
   Uwaga: Obsługiwane są konfiguracje lokalne i chmurowe. Konfiguracje chmurowe mają ikonę chmury obok nazwy, podczas gdy konfiguracje lokalne mają obok nazwy ikonę folderu.



4. Wybierz profil produkcyjny, taki jak HVAC, aby filtrować listę usług, lub wybierz opcję Globalne, aby wyświetlić wszystkie usługi. Lista niewczytanych usług dla wybranej konfiguracji i profilu jest wyświetlana na karcie Usługi, a lista niewczytanych elementów dodatkowych jest wyświetlana na karcie Części.
5. Aby zaktualizować usługi używane w bieżącym modelu o zmiany wprowadzone w jednym z produktów Autodesk Fabrication (CADmep, ESTmep i CAMduct), kliknij opcję Ponownie wczytaj konfigurację.
6. Aby dodać usługę do bieżącego modelu programu Revit, wybierz usługę z listy niewczytanych usług znajdującej się po lewej stronie i kliknij przycisk Dodaj. Usługa zostanie dodana do listy wczytanych usług po prawej stronie.
7. Aby usunąć usługę z modelu, wybierz ją z listy po prawej stronie i kliknij przycisk Usuń.
   Uwaga: Jeśli model programu Revit zawiera części z usługi produkcyjnej, usługi nie można usunąć z modelu.
8. Aby dodać dodatkowy element do bieżącego modelu programu Revit, kliknij kartę Elementy, wybierz element z listy niewczytanych elementów znajdującej się po lewej stronie i kliknij przycisk Dodaj. Użyj pola wyszukiwania, aby ograniczyć listę wyświetlanych elementów. Na przykład wpisz „prostokąt” w polu wyszukiwania, aby wyświetlić wszystkie foldery i elementy zawierające w nazwie słowo „prostokąt”. Element jest dodawany do listy wczytanych dodatkowych elementów po prawej stronie.
9. Aby usunąć element z modelu, wybierz go z listy po prawej stronie i kliknij przycisk Usuń.
   Uwaga: Jeśli model programu Revit zawiera elementy z usługi produkcyjnej, usługi nie można usunąć z modelu.
10. Po zakończeniu wczytywania wymaganych usług i dodatkowych elementów kliknij przycisk OK. Paleta Części produkcyjne MEP zostanie uzupełniona o informacje o usługach i powiązanych z nimi częściach produkcyjnych. Części produkcyjne można umieszczać w obszarze rysunku.
11. Jeśli pracujesz w środowisku współdzielenia pracy, zsynchronizuj zmiany z modelem centralnym. Aby zmiany były widoczne, osoby współpracujące muszą otworzyć model centralny i utworzyć kopię lokalną.
