Wybierz sposób wyrównania prętów w rozkładzie, a także ustaw pręty w rozkładzie jako równoległe do płaskiej powierzchni wybranej w wiązaniu Wyrównaj/Zamknij.
Opcje wyrównania dla rozkładów zbrojenia o dowolnym kształcie można ustawić za pomocą parametru Wyrównanie pręta na palecie Właściwości zbrojenia konstrukcyjnego.

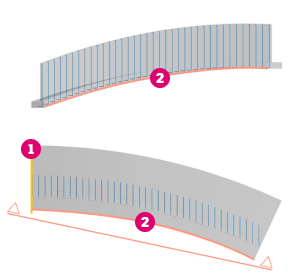

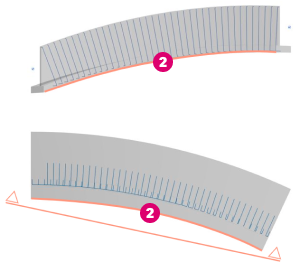

| Wyrównanie do ścieżki | Równolegle do płaszczyzny |
|
|

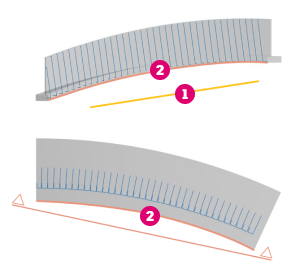

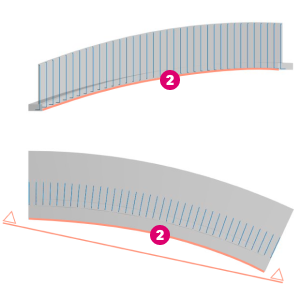

| Prostopadle do płaszczyzny | Pionowo |
|
|
Powierzchnia wyrównania.
Ścieżka.
Przełączanie opcji wyrównania pręta w obszarze rysunku
Można również łatwo przełączać się między różnymi opcjami wyrównania pręta, używając przełącznika w obszarze rysunku:
(Wyrównanie do ścieżki)
(Pionowo)
(Równolegle do płaszczyzny)
(Prostopadle do płaszczyzny)

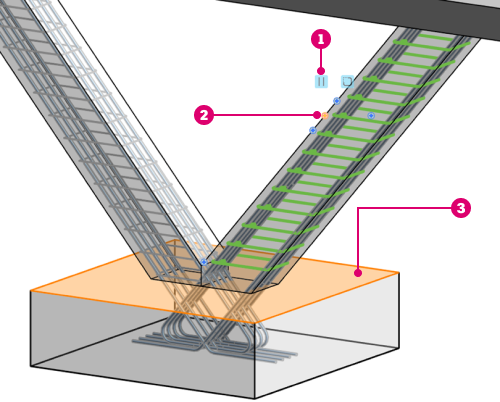

Przełącznik opcji wyrównania pręta.
Uchwyt pręta Wyrównaj/Zamknij.
Powierzchnia wybrana dla uchwytu pręta Wyrównaj/Zamknij. Pręty będą równoległe lub prostopadłe do tej powierzchni.
