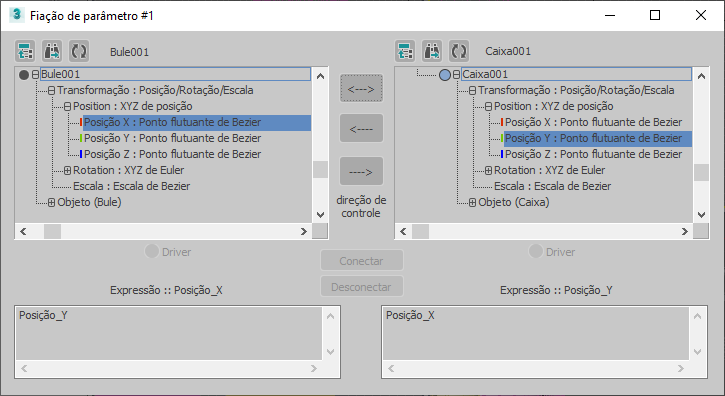

Caixa de diálogo Fiação de parâmetro

A caixa de diálogo Fiação de parâmetro permite definir as relações para Parâmetros de fio. Nessa caixa de diálogo, é possível criar novas relações de controle de uma ou duas vias entre parâmetros de objeto, editar relações existentes e criar ou editar expressões que definem as relações do parâmetro.

• Selecionar um objeto. > Clique com o botão direito do mouse no menu quad > quadrante Transformação (canto inferior direito) > Parâmetros de fio > Selecione os parâmetros para ligação.
• Selecionar um objeto. > Painel Modificar > Clique com o botão direito do mouse na porção da caixa de texto do controle giratório do parâmetro animável. > Selecione Mostrar na caixa de diálogo Arame de parâmetro.
• menu Padrão: menu Animação > Parâmetros de fio > Selecione os parâmetros para ligação.
• menu Alt: menu Animação > Relações/cinemática inversa > Parâmetros de fio > Selecione os parâmetros para ligação.

Somente os parâmetros que podem ser animados podem ser ligados. Os subobjetos, como vértices, devem ser animados antes de serem ligados.

Os arames de parâmetro podem ser usados para estabelecer conexões de Manipuladores e Atributos personalizados com objetos, materiais e modificadores.

Nota: Fiação de parâmetro é uma caixa de diálogo sem modo, e pode-se ter diversas caixas de diálogo abertas simultaneamente.

Procedimentos

Exemplo: para usar uma expressão com parâmetros de fio:

1. Crie uma caixa e uma esfera na cena.

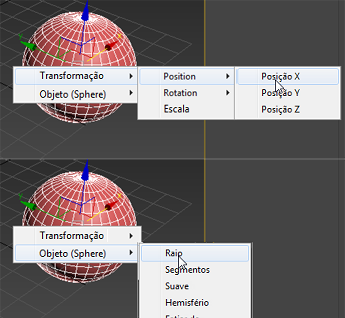

2. Clique com o botão direito do mouse na caixa e, a partir do menu quad, selecione o quadrante Transformação Parâmetros de fiação.
3. A partir do menu pop-up, selecione Objeto (caixa) Comprimento.

   Uma linha tracejada de banda elástica agora conecta a caixa ao cursor do mouse.

4. Clique na esfera e selecione Transformação Posição Posição Z no menu suspenso.

   A posição da esfera e o comprimento da caixa estão agora ligados.

5. Na caixa de diálogo Fiação de parâmetro, crie uma fiação de uma via clicando na seta que aponta para a vista em árvore da caixa.
6. Digite abs( antes de Z_position, seguido por um parêntese de fechamento, ), na caixa de texto de expressão de Box01, para que todas as expressões sejam abs(Z_Position).
7. Clique em Conectar.
8. Mova a esfera para cima ao longo do eixo Z na viewport.

   Observe que à medida que a esfera se move na viewport, o comprimento da caixa é alterado. Usar abs() assegura que a caixa nunca tenha um comprimento negativo.

Para controlar diversos parâmetros orientados com base em um parâmetro do driver:

1. Abra a caixa de diálogo Fiação de parâmetro.
2. Selecione o parâmetro do driver na vista em árvore.
3. Selecione o primeiro parâmetro orientado na outra vista em árvore.
4. Clique na seta que aponta para o parâmetro orientado.
5. Insira a expressão da relação desejada na caixa de texto de expressão.
6. Clique em Conectar.
7. Mantenha o parâmetro do driver selecionado e escolha outro parâmetro orientado na vista em árvore.
8. Clique na seta que aponta para o parâmetro orientado.
9. Insira a expressão da relação desejada na caixa de texto de expressão.
10. Clique em Conectar.

    É possível repetir esse ciclo para configurar quantos parâmetros orientados você quiser. O resultado é uma "convergência" de fios de parâmetro, para que você possa controlar todos os parâmetros orientados simultaneamente à medida que altera o parâmetro do driver.

Para criar uma cadeia de parâmetros conectados:

1. Abra a caixa de diálogo Fiação de parâmetro.
2. Selecione o primeiro parâmetro de controle em uma vista em árvore.
3. Selecione o primeiro parâmetro orientado na outra vista em árvore.
4. Clique na seta que aponta para o parâmetro orientado.
5. Insira a expressão da relação desejada na caixa de texto de expressão.
6. Clique em Conectar.
7. Mantenha o parâmetro orientado original selecionado e escolha o próximo na vista em árvore.
8. Clique na seta que aponta para o novo parâmetro orientado.
9. Insira a expressão da relação desejada na caixa de texto de expressão.
10. Clique em Conectar.

    É possível repetir esse ciclo, alternando entre parâmetros orientados e do driver quantas vezes você quiser. O resultado é uma "corrente" de fios de parâmetros na qual, quando você altera o parâmetro do driver original, cada parâmetro orientado mantém uma relação constante com o seguinte, em sequência.

Para editar os parâmetros ligados entre nós de cena:

Se você criar ou herdar uma cena contendo parâmetros ligados e quiser editar uma determinada relação, poderá usar a opção Vista esquemática para localizar a relação e abrir a caixa de diálogo Fiação de parâmetro.

Nota: Este procedimento abrange a edição da fiação de parâmetro entre nós de cena. Para editar a fiação dentro de um único nó, como entre os parâmetros de criação do objeto e respetivos parâmetros do modificador, consulte o procedimento seguinte.
1. Abra uma cena que contenha vários nós com um ou mais pares de parâmetros conectados entre eles.

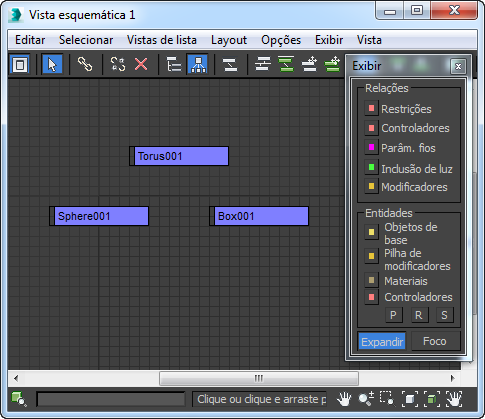

2. Abra a caixa de diálogo Vista esquemática clicando em na barra de ferramentas principal.

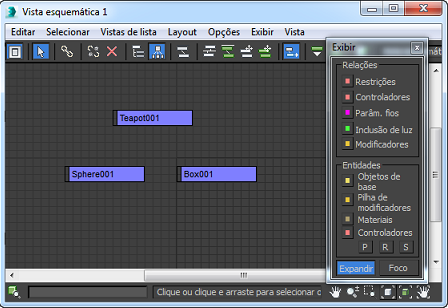

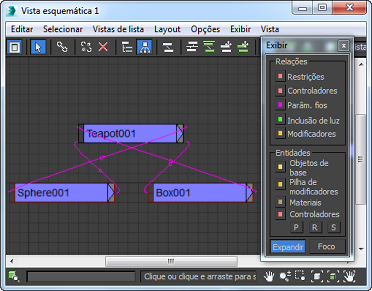

   A caixa de diálogo Vista esquemática é aberta, mostrando os nós de cena e a opção Exibir flutuador.


   Dica: Caso não veja a opção Exibir flutuador, abra-a no menu Exibição, em Vista esquemática.
3. Na opção Exibir flutuador, clique no botão Fiação de parâmetro para ativá-la.

   Todos os fios entre os nós aparecem como linhas da mesma cor que o botão Parâm. fios.


4. Posicione o cursor do mouse sobre uma das conexões.

   A relação de fiação aparece em uma dica de ferramenta.


5. Quando você encontrar uma relação que queira editar, clique duas vezes na sua fiação.

   Isso abre a caixa de diálogo Fiação de parâmetro com os parâmetros ligados realçados e as configurações atuais ativas.


6. Ajuste as configurações conforme desejado e clique em Atualizar.
7. Repita o processo com os outros parâmetros conectados que deseja editar.

Para editar os parâmetros conectados em um único nó da cena:

Se os parâmetros estiverem conectados em um nó da cena, como a posição de um objeto em relação a um parâmetro de um modificador aplicado ao objeto, a fiação pode não estar imediatamente evidente na Vista esquemática. No entanto, é possível usar outras opções de exibição adicionais para exibir a fiação.

Nota: Este procedimento é criado nos métodos descritos no procedimento anterior.
1. Abra uma cena contendo uma fiação de parâmetro em um único nó. Por exemplo, um objeto com um Modificador de dobra aplicado pode ter sua posição X conectada ao parâmetro Ângulo do Modificador de dobra.

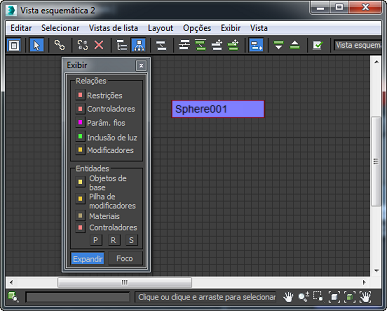

2. Abra a caixa de diálogo Vista esquemática clicando em na barra de ferramentas principal.

   A caixa de diálogo Vista esquemática é aberta, mostrando os nós de cena e a opção Exibir flutuador.


   Dica: Caso não veja a opção Exibir flutuador, abra-a no menu Exibição, em Vista esquemática.
3. Na opção Exibir flutuador, clique no botão Fiação de parâmetro.

   Não existe qualquer alteração porque a fiação de parâmetro está dentro do objeto. Sua estrutura interna precisa ser expandida para que se veja a fiação.


4. Geralmente, um objeto não modificado tem dois conjuntos de parâmetros possíveis de conectar: parâmetros de transformações e de criação, também conhecidos como parâmetros do Objeto. A ilustração seguinte mostra os dois tipos: Transformar acima e Objeto abaixo.


   Para que a Vista esquemática mostre essa conexão, é necessário ativar esses interruptores de Exibir flutuador, no grupo Entidades:

   • Objetos base (expondo os parâmetros de criação)
   • Controladores (expondo as transformações)
   • A(s) transformação(ões) relevante(s): P(osição), R(otação) e E(scala)

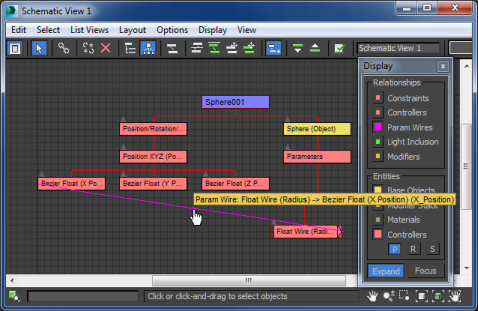

   A ilustração a seguir representa um vínculo entre a posição e o raio de um objeto.

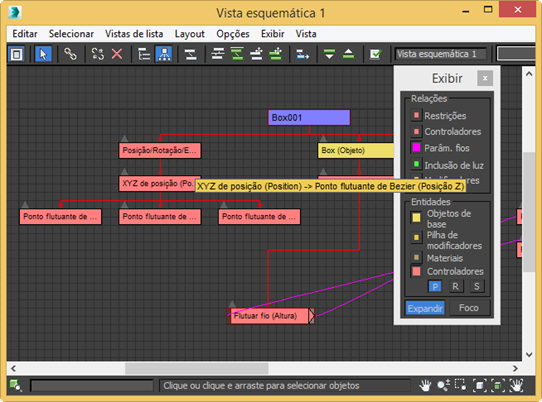

5. Se um parâmetro do modificador estiver conectado, será necessário ativar o interruptor Pilha de modificadores na opção Exibir flutuador. A ilustração a seguir mostra um vínculo entre a posição de um objeto e a configuração Ângulo de um Modificador de dobra aplicado ao objeto. Algumas hierarquias do parâmetro de modificador são recolhidas para maior clareza.

6. Em todos os casos, após expor parâmetros suficientes para que as conexões apareçam, posicione o cursor do mouse sobre uma conexão para ver a relação e clique duas vezes em uma conexão para abrir a caixa de diálogo Fiação de parâmetro com a relação realçada.

Interface

Vistas em árvore

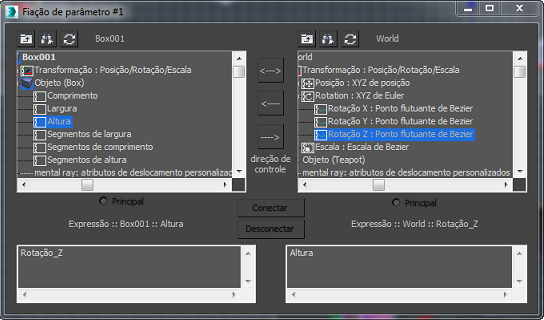

A caixa de diálogo apresenta duas vistas em árvore que exibem os parâmetros animados de todos os objetos visíveis na cena. Os nomes dos objetos atualmente selecionados aparecem na parte superior. As vistas em árvore exibem os objetos na cena e permitem-lhe selecionar e conectar todos os parâmetros animados dos objetos na cena e a própria cena.

As vistas em árvore são codificadas por cores para mostrar a fiação existente. Um parâmetro com um controlador de fiação atribuído (como o membro de um par de duas vias ou o parâmetro orientado em um fio de via única) é exibido em vermelho. Quando um parâmetro controlado por arame é selecionado, todos os parâmetros conectados diretamente ao mesmo são exibidos a texto verde em outra Vista em árvore. Em ambos os casos, se o parâmetro estiver dentro de uma trilha que não está expandida, a trilha contenedora será exibida em vermelho ou verde para que seja possível expandir as trilhas para localizar os fios.

Nota: Se você abrir a caixa de diálogo Fiação de parâmetro ao ligar dois parâmetros, as vistas em árvore inicialmente exibirão somente os objetos selecionados, realçando os parâmetros selecionados nos menus pop-up durante o procedimento de fiação. Se você quiser expandir as árvores para incluir todos os outros parâmetros animados na cena, clique em Mostrar todos os rastros.

Nota: Somente parâmetros que tenham tipo compatível podem ser conectados. Se forem selecionados parâmetros incompatíveis, os botões de tipo de conexão estarão indisponíveis, e uma dica de ferramenta indicará que eles são incompatíveis.

Os botões acima das vistas em árvore são:

Mostrar todas as trilhas

Redireciona-o para o topo da lista de objetos da cena.

Localizar parâmetro seguinte

Localiza parâmetro conectado seguinte na cena, expandindo a árvore (se for necessário) para exibir e seleciona-o. É possível procurar por todos os arames existentes ao clicar neste botão repetidamente.

Nota: Se você clicar em um parâmetro conectado, suas conexões são exibidas a verde na outra vista em árvore. Enquanto o parâmetro conectado é realçado, o botão Mostrar arame seguinte na outra vista em árvore percorre somente as conexões a verde, para que você possa localizar rapidamente as conexões dos arames selecionados.

Atualizar conteúdo da vista em árvore no nó selecionado

Exibe somente o nó ou nós selecionados na cena na vista em árvore. Os nós são mostrados conforme expandidos atualmente.

[nome de objeto]

Para cada vista em árvore, este campo de texto exibe o nome do objeto selecionado.

• Botões de opções de driver O sistema de Parâmetro de fiação oferece uma forma para que o par de parâmetros ligados seja animado como sistema único. Isso é feito definindo-se um subcontrolador em um dos parâmetros: qualquer animação neste controlador orienta o par Controlador de fiação. O subcontrolador de animação é sempre atribuído ao parâmetro do driver do par conectado. Por padrão, esse é o parâmetro no qual você clica primeiro quando liga os objetos. Você também pode designar o objeto de driver selecionando o botão de opção Driver abaixo de uma das vistas em árvore.

  Na Vista de trilha, o subcontrolador de animação aparece como trilha aninhada na trilha do parâmetro do driver. Seus valores direcionam e correspondem diretamente aos do parâmetro do driver. Se o subcontrolador for passível de receber um quadro-chave (que é o padrão quando uma fiação bidirecional é estabelecida inicialmente), será possível aplicar quadros-chave ajustando qualquer um dos parâmetros ligados. Isso significa que, se você aplicar um quadro-chave ao par conectado ajustando o parâmetro não driver, os valores do quadro-chave no subcontrolador de animação serão derivados da expressão de transferência do parâmetro de driver. Como o par conectado pode ser animado por meio de qualquer parâmetro, a escolha do parâmetro do driver é, em essência, simples convenção.

direção de controle

Entre as vistas em árvore existem três botões de controle da direção. É possível selecionar somente um deles por vez. Estes botões determinam a direção de controle, ou seja, uma ou duas vias:

• Conexão bidirecional [seta dupla] Clique nesta opção para vincular os parâmetros entre si, para que a alteração de qualquer um dos deles afete o outro.
• Conexão de uma via: o parâmetro direito controla o esquerdo [seta do lado esquerdo]. O parâmetro direito controla o esquerdo.
• Conexão de uma via: o parâmetro esquerdo controla o direito [seta do lado direito]. O parâmetro esquerdo controla o direito.

Nota: É possível alterar a direção de uma conexão a qualquer momento, clicando-se no botão de direção desejado e em Conectar ou Atualizar.

Conectar/Atualizar

O botão Conectar/Atualizar altera sua etiqueta dependendo de se clicar nele adiciona um novo fio a parâmetros não ligados anteriormente (Conectar) ou altera as expressões ou a direção de um arame existente (Atualizar). As alterações aos arames existentes somente são aplicadas ao clicar em Atualizar.

Desconectar

O botão Desconectar será ativado quando você tiver selecionado os parâmetros com um fio existente entre eles. Ele removerá os controladores do fio e os substituirá pela trilha de animação do parâmetro do driver (no caso de duas vias) ou por controladores padrão (no caso de via única).

[janelas de expressão da transferência]

Sob as árvores do parâmetro estão as janelas de expressão da transferência. Essas expressões determinam a forma como as alterações feitas em um parâmetro afetam o outro. Normalmente, uma expressão é o inverso da outra. (É possível inserir expressões para os dois parâmetros que não são inversos entre si, mas isso não é recomendado porque o resultado da fiação será diferente consoante o parâmetro que você altere primeiro).

Quando você conecta os parâmetros em primeiro lugar, as expressões padrão são vínculos 1 para 1 simples entre os parâmetros. É possível editar as expressões nestas janelas. Uma expressão válida produz um resultado do tipo correto para seu parâmetro. Por exemplo, se você vincular um parâmetro como Altura (que contém um valor flutuante) a outro como Posição (que contém um valor point3), suas expressões deverão incluir as conversões que produzem o mesmo tipo de valor de saída.

Para obter mais informações sobre a sintaxe da expressão, consulte o tópico "Controladores de script" na Ajuda do MAXScript.

No caso de fios de uma via, a janela de expressão para o controle do parâmetro não está disponível, já que não há qualquer Controlador de fiação atribuído à mesma.

Para os arames de duas vias, as janelas de expressão da transferência estão habilitadas.
