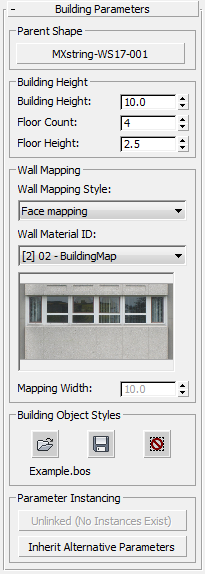

Implementação dos Parâmetros de Construção

Oferece controles para objetos de construção.

• Civil View Explorer > painel Superior > Ramificação dos objetos do Civil View > Ramificação de outros objetos > Selecione a entrada de Edifícios. > Implementação da Lista de Objetos > selecione um Edifício na lista. > Implementação dos Parâmetros de Construção
• em uma viewport, selecione um objeto varrido. > Civil View Explorer > inferior (Dependente de objeto de varredura ) > painel Parâmetros suspensa

Grupo Parent Shape

[botão parent shape]

Exibe o objeto de forma principal fechado que representa a área de piso do edifício.

Para alterar a forma principal, clique neste botão e selecione um novo objeto de forma principal fechado na viewport do 3ds Max.

Grupo de Altura do Edifício

Altura da construção

Define a altura do edifício. A alteração deste valor afeta a altura individual de cada piso.

Contagem de piso

Define o número de pisos no edifício. A alteração deste valor afeta a altura do edifício.

Altura do Piso

Define a altura de cada piso no edifício. A alteração deste valor afeta a altura do edifício.

Grupo de mapeamento de parede

Lista suspensa de Estilo de Mapeamento

Escolha a forma em qual deseja ajustar as paredes:

• Mapeamento de caixa por piso
• Mapeamento de caixa por edifício
• Mapeamento de face
• Ajustar o mapeamento

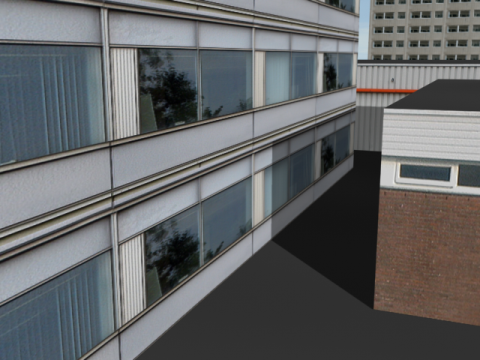

Esquerda: Mapeamento de caixa por piso

.

Direita: Mapeamento de face

Lista suspensa ID de material de parede

Escolha o ID de material que é atribuído às paredes do edifício.

[visualizar miniatura]

Exibe uma miniatura da textura utilizado para o edifício.

Largura de mapeamento

Define a largura do mapeamento atribuída às paredes do edifício.

Estilos de objeto Grupo de construção

É possível carregar ou salvar estilos de objeto predefinidos de construção.

Abrir estilo

Abre um estilo de objeto de construção predefinido.

Salvar estilo

Salva as configurações atuais do painel em Estilo de Objeto de Construção.

Redefinir

Reverte as configurações do painel de volta às configurações armazenadas no estilo de objeto de construção atual. Esta Desfaz quaisquer alterações manuais para o painel de controles.

[nome do arquivo]

Exibe o nome do Estilo do Objeto de Construção (arquivo BOS).

Grupo Parameter Instancing

Permite que os parâmetros de uma coleção de objetos do mesmo tipo básico sejam compartilhados ou instanciados.

Consulte Parameter Instancing para obter mais detalhes.
