Salve a representação da área de seção transversal onde o objeto de corte efetua a intersecção com um modelo 3D como um bloco ou como uma ferramenta de paleta de ferramentas.
Salvar cortes como blocos ou desenhos
Você pode salvar os objetos de corte criados como blocos. Ao trabalhar com a caixa de diálogo Gerar Corte/Elevação, você pode escolher o tipo de bloco que foi criado.
Por exemplo, suponha que seu projeto requer desenhos de elevação 2D ou cortes transversais 2D. A opção Corte / Elevação 2D cria uma representação precisa de um bloco que está pronto para o dimensionamento.

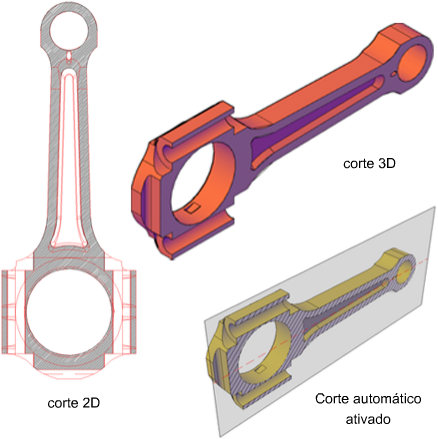

Para publicar ou renderizar uma seção transversal do modelo 3D, selecione a opção Corte 3D. A geometria de corte 3D consiste em sua maioria em sólidos e superfícies 3D. No entanto, contornos de perfil e padrões de hachura consistem em linhas 2D.
A exibição de propriedades de blocos de corte/elevação 2D e blocos de corte 3D é controlada pela caixa de diálogo Configurações de corte.
Salvar objetos de corte como ferramentas
Como com outros objetos, você pode criar ferramentas de objetos de corte individuais que podem ser acessadas de uma paleta de ferramentas, caso sejam necessárias.
Se cada um dos diversos objetos e corte tem seu próprio conjunto de propriedades, é possível salvar cada objeto de corte como uma ferramenta. Mais tarde, é possível criar com rapidez novos objetos de corte que utilizam as mesmas configurações.
