A submontagem ClarkCountyRainGardenNoCurb insere vínculos para criar um Jardim de chuva sem meio-fio no padrão Clark County.
É preciso verificar se as cotas usadas correspondem à sua interpretação do plano padrão.
Anexação
O ponto de anexação é a aresta interna da inclinação interna. Este componente pode ser anexado à esquerda ou à direita.

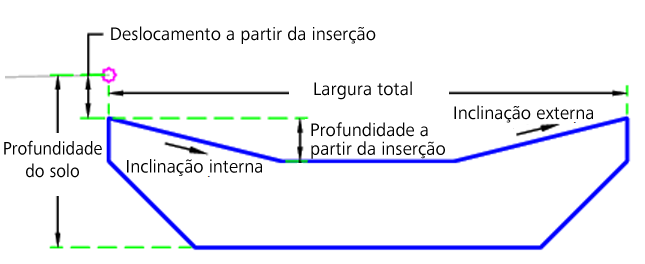

Parâmetros de entrada
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
| Lado | Especifica em qual lado a submontagem deve ser colocada. | Esquerdo/Direito | Direita |
| Largura total | Largura total do jardim de chuva | Numérico, positivo |
12,0 pés 3,6 m |
| Profundidade do solo | Profundidade do solo do jardim de chuva | Numérico, positivo |
2 pés 0,6 m |
| Inclinação interna | Inclinação interna | Inclinação | -4 ( : 1) |
| Inclinação externa | Inclinação externa | Inclinação | -4 ( : 1) |
| Profundidade a partir da inserção | Profundidade a partir da inserção | Numérico |
-1 pé 0,3 m |
| Deslocamento a partir da inserção | Deslocamento a partir da inserção | Numérico |
0 pé 0 m |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
Nenhum.
Atribuições de lógica em tempo de execução
Nenhum.
Parâmetros de saída
Nenhum.
Comportamento
O ponto inicial é definido no ponto de anexação. Em seguida, o jardim de chuva é ajustado de acordo com a distância de deslocamento inserida. A profundidade do jardim de chuva é definida com base nos valores de entrada.
Operação do modo de layout
No modo de layout, essa submontagem desenha o jardim de chuva de acordo com os parâmetros de entrada.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1 | RG_Insertion | Ponto de inserção de jardim de chuva |
| P2 | RG_Top_In | Parte interna superior do jardim de chuva |
| P3 | RG_Top_Out | Parte externa superior do jardim de chuva |
| P6 | RG_Btm_Out | Parte externa inferior do jardim de chuva |
| P7 | RG_Btm_In | Parte interna inferior do jardim de chuva |
| L1-L3 | Parte superior, RG_Slope | Parte superior da inclinação do jardim de chuva |
| L5-L7 | Referência | Referência |
| L6 | Referência, RG_Btm | Parte inferior do jardim de chuva |
| S1 | RainGarden | Jardim de chuva |

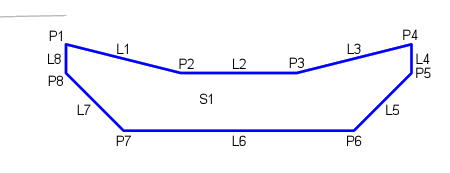

Diagrama de codificação
