InfiltrationTrench

A submontagem InfiltrationTrench insere vínculos para criar uma vala de infiltração. A submontagem é baseada em requisitos do Low Impact Development Standards Manual do Condado de Los Angeles, com data de fevereiro de 2014.

É preciso verificar se as cotas usadas correspondem à sua interpretação do documento referenciado.

Anexação

O ponto de anexação fica na parte superior esquerda, na parte superior central ou no lado superior direito da vala de infiltração.

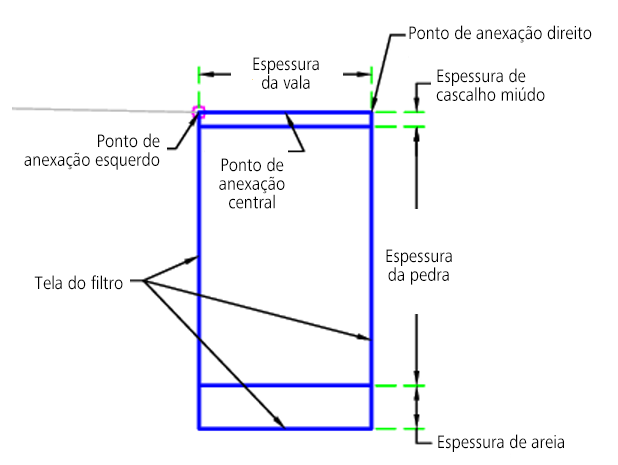

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Espessura de cascalho miúdo	Espessura de cascalho miúdo	Numérico	0,67 pés 0,20 m
Incluir tela do filtro?	Indica se a tela do filtro está abaixo do cascalho miúdo	Sim/Não	Sim
Espessura de pedra	Espessura de camada de pedra	Numérico, positivo	3 pés 1 m
Espessura de areia	Espessura de camada de areia	Numérico	0,5 pés 0,15 m
Largura da vala	Largura da vala	Numérico, positivo	2 pés 0,60 m
Ponto de anexação	Ponto de anexação	Esquerda/Direita/Central	Esquerda

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Nenhum.

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

Comportamento

O ponto inicial é definido no ponto de anexação. A submontagem cria a forma para a vala da infiltração.

Operação do modo de layout

No modo do layout, esta submontagem exibe os componentes da infiltração com base nos parâmetros de entrada fornecidos.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1, P2	PeaGravel	Parte superior da camada de cascalho miúdo
P3, P4	Pedra	Parte superior da camada de pedra
P5 - P6	Areia	Parte superior da camada de areia
P7-P8	Sand_Datum	Parte inferior da camada de areia
L1	Topo	Camada superior
L2	PeaGravel, FilterFabric	Camada de cascalho miúdo; se o parâmetro Incluir tela do filtro estiver definido como Sim, então a tela do filtro será incluída
L3, L4	Areia, referência	Parte superior da camada de areia
S1	Pedra	Camada de pedra
S2	Areia	Camada de areia
S3	PeaGravel	Camada de cascalho miúdo

Diagrama de codificação
