A submontagem SLOCityCurbs insere vínculos e formas para criar meios-fios, sarjetas e calçadas de acordo com os planos padrão da cidade de San Luis Obispo.
É preciso verificar se as cotas usadas correspondem à sua interpretação do plano padrão.

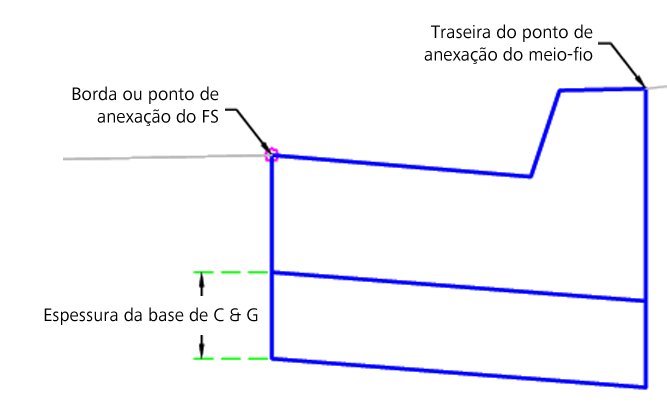

Meio-fio e sarjeta:

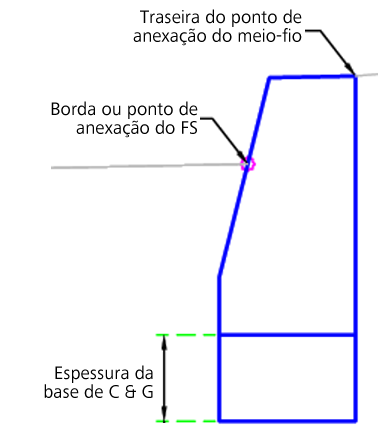

Meio-fio:

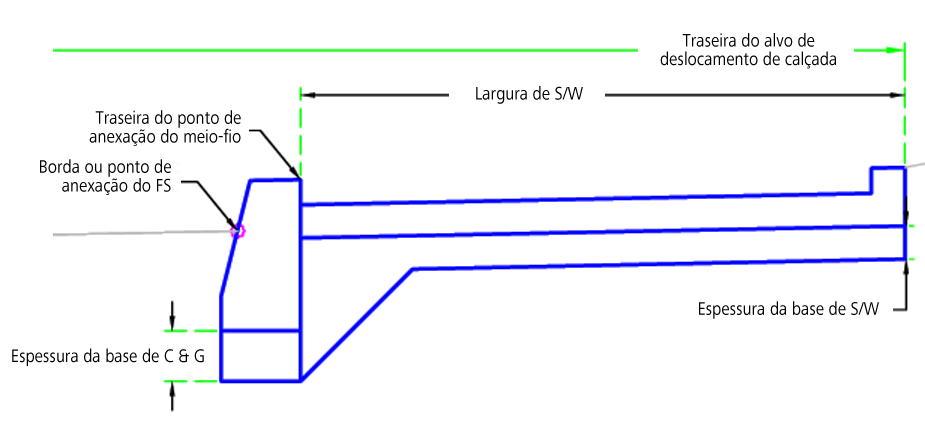

Calçadão de madeira:
Calçada desvinculada:

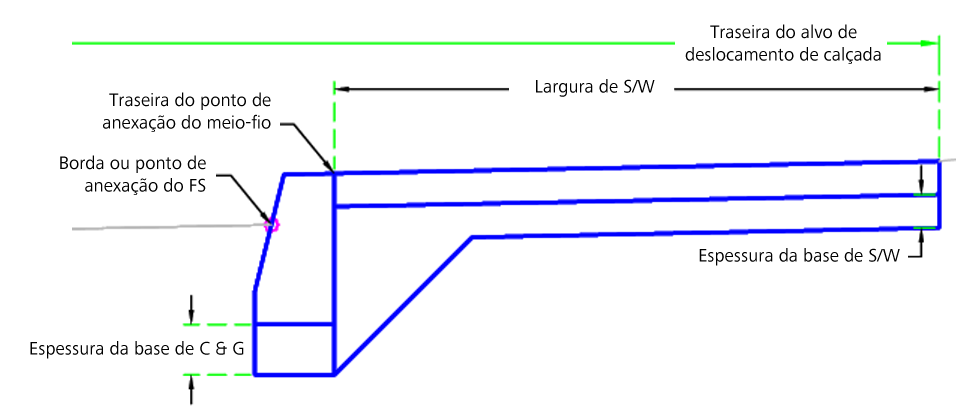

Calçada inteira:
Anexação
O ponto de anexação é a borda (ou FS) e a traseira do meio-fio. Este componente pode ser anexado à esquerda ou à direita.
Parâmetros de entrada
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
| Lado | Especifica em qual lado a submontagem deve ser colocada. | Esquerdo/Direito | Direita |
| Tipo de meio-fio | Tipo de meio-fio ou meio-fio e sarjeta | Meio-fio de 6 pol e sarjeta de 24 pol/meio-fio de 8 pol e sarjeta de 24 pol/meio fio de 6 pol e sarjeta de 18 pol /meio-fio de 8 pol e sarjeta de 18 pol/meio-fio de 6 pol/meio-fio de 8 pol | Sarjeta de 6 pol e sarjeta de 18 pol |
| Ponto de anexação | Ponto de anexação para o meio-fio ou meio-fio e sarjeta | Borda ou FS/traseira do meio-fio | Borda ou FS |
| Tipo da calçada | Que tipo de calçada deve ser usado (ou nenhum) | Desvinculada/inteira/calçadão de madeira/nenhuma | Nenhum |
| Espessura da base de C & G | A espessura da base abaixo do meio-fio e sarjeta | Numérico, positivo |
0,5 pés 0,15 m |
| Espessura da base de S/W | A espessura da base sob a calçada | Numérico, positivo |
0,33 pés 0,10 m |
| Largura de S/W | A largura da calçada | Numérico |
6 pés 2 m |
| Largura horizontal | A largura horizontal ao usar uma calçada desvinculada | Numérico |
3 pés 1 m |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
|
Parâmetro |
Descrição |
Status |
|---|---|---|
| Deslocamento da calçada desvinculada | Pode ser utilizado para substituir a largura fixa da calçada e vincular a aresta interna da calçada a um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico. | Opcional |
| Traseira do deslocamento da calçada | Pode ser utilizada para substituir a largura fixa da calçada e vincular a aresta externa da calçada com um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico. | Opcional |
Atribuições de lógica em tempo de execução
As cotas de meio-fio e sarjeta são armazenadas na submontagem. No tempo de execução, os valores são consultados e atribuídos com base no Tipo de meio-fio selecionado.
Parâmetros de saída
Nenhum.
Comportamento
O ponto inicial é definido no ponto de anexação. Os pontos, vínculos e formas do meio-fio e da sarjeta são criados com base no Tipo de meio-fio selecionado. A base é então inserida sob o meio-fio e a sarjeta.
Se o tipo de calçada for Nenhum, então serão criadas a calçada e a base apropriadas. Se a calçada for Desvinculada e o Deslocamento de calçada desvinculada estiver definido, então a aresta interna da calçada será ajustada. Se a Traseira do deslocamento da calçada estiver definida, então as larguras de todos os tipos de calçada serão ajustadas.
Operação do modo de layout
No modo de layout, esta submontagem exibe os componente de meio-fio e sarjeta e calçada com base nos parâmetros de entrada fornecidos.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1 | Flange | Ponto do flange da sarjeta |
| P2 | Flowline_Gutter | Ponto da linha de fluxo da sarjeta |
| P3 | TopCurb | Parte superior do meio-fio |
| P4 | BackCurb, Sidewalk_In | Traseira do meio-fio, calçada inteira e de madeira |
| P9 | Sidewalk_In | Aresta interna da calçada na declividade final |
| P10 | Sidewalk_Out | Aresta externa da calçada na declividade final |
| L1-L3 | Parte mais alta, meio-fio | Declividade final no meio-fio e sarjeta |
| L5 | Inferior | Parte inferior do meio-fio |
| L9, L13, L18 | Subdeclividade, referência | Parte inferior da base |
| L10 | Parte superior, grama, referência | |
| L11, L19 | Topo, Calçada | |
| L12 | Sidewalk_Bottom | Parte inferior da calçada |
| S1 | Meio-fio | Área de concreto de meio-fio e sarjeta |
| S2 | Sub-base | |
| S3 | Calçada | Área de concreto da calçada |
Diagrama de codificação

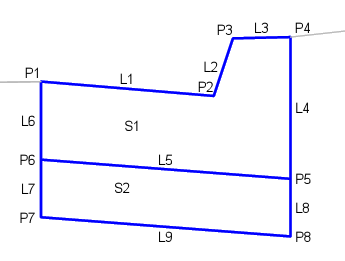

Meio-fio e sarjeta:
Meio-fio:

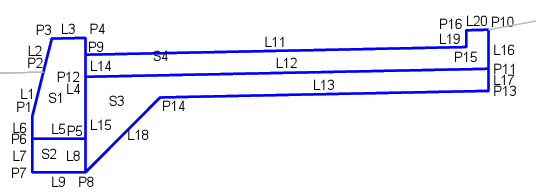

Calçadão de madeira:

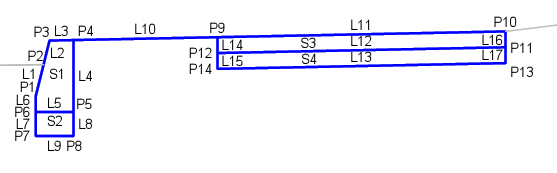

Calçada desvinculada:

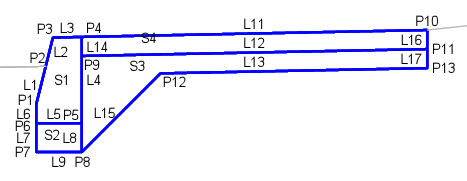

Calçada inteira:
