A submontagem RockRetainingWall insere vínculos para criar uma parede de retenção de pedra para reter o solo.

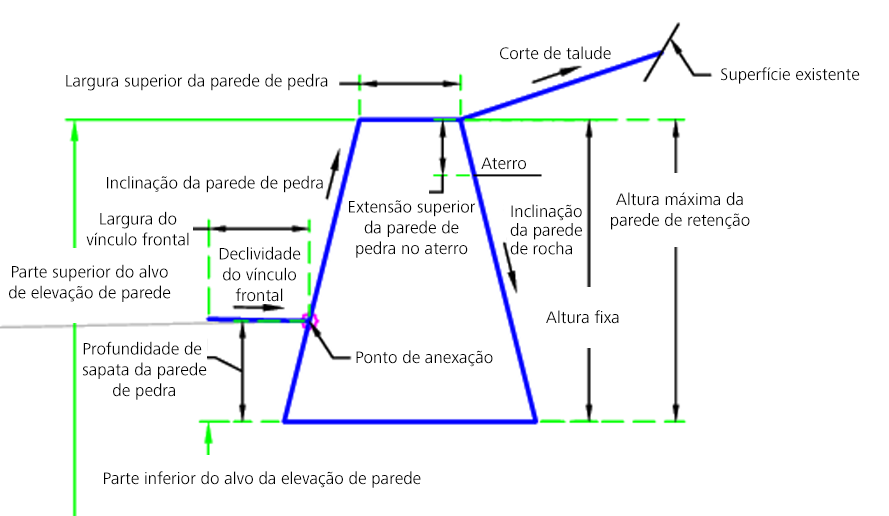

O ponto de anexação é a face da pedra ou uma distância fora do caminho com base nos parâmetros de entrada de Vínculo frontal.
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
| Lado | Especifica em qual lado a submontagem deve ser colocada. | Esquerdo/Direito | Direita |
| Profundidade de sapata da parede de pedra | Profundidade de sapata da parede de pedra | Numérico |
1,0 pés 0,30 m |
| Inclinação da parede de pedra | Inclinação da parede de pedra | Numérico | 0.25 ( : 1) |
| Largura superior da parede de pedra | Largura superior da parede de pedra | Numérico, positivo |
1 pé 0,30 m |
| Corte de talude | Corte de talude | Numérico, positivo | 3 ( : 1) |
| Altura máxima da parede de retenção | Altura máxima da parede de retenção | Numérico, positivo |
6 pés 1,8 m |
| Usar altura fixa | Usar altura fixa | Sim/Não | Sim |
| Altura fixa | Uma altura fixa, caso uma tenha sido especificada | Numérico, positivo |
3 pés 1,0 m |
| Usar talude | Usar talude | Sim/Não | Sim |
| Declividade do vínculo frontal | Declividade do vínculo frontal | Numérico | -2% |
| Código do vínculo frontal | Código do vínculo frontal | Sequência | Top, Pave |
| Largura do vínculo frontal | Largura do vínculo frontal | Numérico, positivo |
0,25 pés 0,08m |
| Usar vínculo frontal | Usar vínculo frontal | Sim/Não | Sim |
| Extensão superior da parede de pedra no aterro | Extensão superior da parede de pedra no aterro | Numérico, positivo |
1 pé 0,3 m |
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
|
Parâmetro |
Descrição |
Status |
|---|---|---|
| Superfície existente | Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies. | Opcional |
| Parte superior da parede | Pode ser usada para substituir a parte superior da elevação da parede de pedra. Para que seja usado, o parâmetro de entrada Altura fixa precisa estar definido como Não. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Parte inferior da parede | Pode ser usado para substituir a parte inferior da elevação da parede. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
Nenhum.
Nenhum.
O ponto inicial é definido no ponto de anexação. Se Vínculo frontal estiver definido como Sim, será criado o vínculo frontal. A parede de pedra será então criada.
Se a Altura fixa estiver definida como Sim, será criada a parede de pedra usando os parâmetros de entrada. Se o perfil Parte inferior da parede estiver definido, então a parte superior da altura da parede será determinada pela elevação do perfil Parte inferior da parede mais a altura fixa. A parte superior do alvo da parede não é usada.
Condição de corte:
Se a Altura fixa estiver definida como Não, será criada a parede de pedra usando os parâmetros de entrada. O Alvo da parte superior da parede controla a parte superior da elevação da parede. Se o Alvo da parte superior da parede não estiver definido, então a elevação da parte superior da parede será a elevação do solo existente na aresta interna da parede.
Condição de aterro:
Se a Altura fixa estiver definida como Não, será criada a parede de pedra usando os parâmetros de entrada. O Alvo da parte superior da parede controla a parte superior da elevação da parede. Se o Alvo da parte superior da parede não estiver definido, então a elevação da parte superior da parede será a distância entre o ponto de anexação e o parâmetro de entrada Extensão superior da parede de pedra no aterro.
Em todas as condições, a altura da parede será calculada e comparada à Altura máxima da parede de retenção. Se o valor for excedido, uma mensagem de erro será enviada para o Visualizador de eventos.
No modo de layout, esta submontagem exibe a parede de retenção de pedra com os parâmetros de entrada.

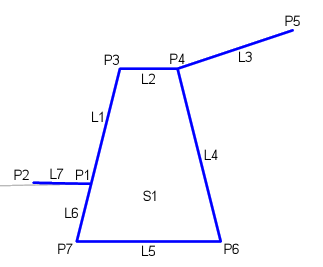

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1 | Face_Wall | Face da parede |
| P2 | ETW | Aresta da calçada |
| P3, P4, P6, P7 | Parede de pedra | Parede de pedra |
| P5 | Talude | Talude |
| L1-L2 | Parede de pedra, parte superior | Parte superior da parede de pedra |
| L3 | Talude, parte superior, referência | Vínculo de talude |
| L4, L6 | Parede de pedra | Parede de pedra |
| L5 | Parede de pedra, referência | Parte inferior da parede de pedra |
| L7 | Top, Pave | Parte superior do pavimento |
| S1 | Parede de pedra | Área da parede de pedra |
