MultipleBenchWithPipes

A submontagem MultipleBenchWithPipes cria elevações coletoras de corte ou aterro com bancadas repetidas, como necessário.

Você pode definir larguras do pântano nas bancadas. As tubulações são adicionados em cada bancada. A última inclinação da inclinação do talude para a superfície de destino alvo pode ser diferente do que a inclinação da bancada.

Anexação

O ponto de anexo é a aresta interna do corte inicial ou Inclinação de preenchimento. Este componente pode ser anexado à esquerda ou à direita.

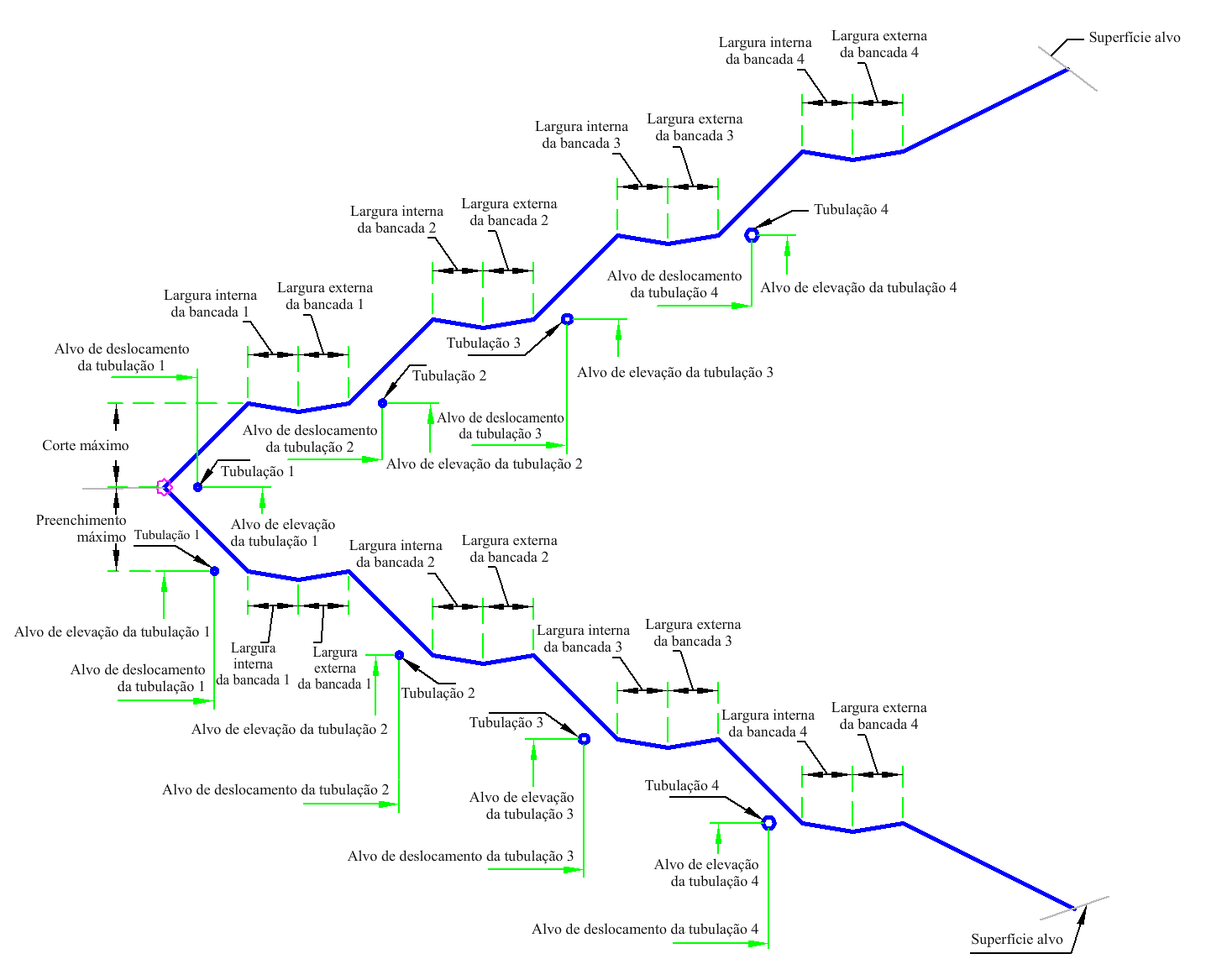

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro

Descrição

Tipo

Padrão

Lado

Especifica em qual lado a submontagem deve ser colocada.

Esquerda/Direita

Direita

Profundidade do corte máximo

A altura máxima permitida para vínculo de corte do talude de corte sem bancada.

Numérico, positivo

15 pés

4,5 m

Profundidade do aterro máximo

A altura máxima permitida para o vínculo do aterro do talude sem bancada.

Numérico, positivo

10 pés

3,0 m

Corte da inclinação do talude

A inclinação para a inclinação do corte do talude.

Numérico, positivo

2 (: 1)

Aterro da inclinação do talude

A inclinação para a inclinação do talude de aterro.

Numérico, positivo

2 (: 1)

Inclinação da bancada 1

A inclinação da bancada 1.

Numérico, positivo

1 (: 1)

Profundidade do pântano 1

A profundidade do pântano no topo da bancada 1.

Numérico, positivo

0,5 pés

0,15 m

Largura interna do pântano 1

A largura desde a aresta frontal do pântano no topo da bancada 1 até a linha do fluxo.

Numérico, positivo

5 pés

1,5 m

Largura externa do pântano 1

Largura desde a linha de fluxo do pântano para a parte inferior da bancada 2.

Numérico, positivo

5 pés

1,5 m

Inclinação da bancada 2

A inclinação da bancada 2.

Numérico, positivo

1 (: 1)

Profundidade do pântano 2

A profundidade do pântano no topo da bancada 2.

Numérico, positivo

0,5 pés

0,15 m

Largura interna do pântano 2

A largura desde a aresta frontal do pântano no topo da bancada 2 até a linha do fluxo.

Numérico, positivo

6 pés

2 m

Largura externa do pântano 2

Largura desde a linha de fluxo do pântano para a parte inferior da bancada 3.

Numérico, positivo

3 pés

1 m

Inclinação da bancada 3

A inclinação da bancada 3.

Numérico, positivo

1 (: 1)

Profundidade do pântano 3

A profundidade do pântano no topo da bancada 3.

Numérico, positivo

0,5 pés

0,15 m

Largura interna do pântano 3

A largura desde a aresta frontal do pântano no topo da bancada 3 até a linha do fluxo.

Numérico, positivo

6 pés

2 m

Largura externa do pântano 3

Largura desde a linha de fluxo do pântano para a parte inferior da bancada 4.

Numérico, positivo

3 pés

1 m

Inclinação da bancada 4

A inclinação da bancada 4.

Numérico, positivo

1 (: 1)

Profundidade do pântano 4

A profundidade do pântano no topo da bancada 4.

Numérico, positivo

0,5 pés

0,15 m

Largura interna do pântano 4

A largura desde a aresta frontal do pântano no topo da bancada 4 até a linha do fluxo.

Numérico, positivo

3 pés

1 m

Largura externa do pântano 4

Largura desde a linha de fluxo do pântano para a parte inferior do último vínculo do talude.

Numérico, positivo

3 pés

1 m

Tamanho da tubulação 1

Diâmetro da tubulação 1.

Numérico, positivo

4 polegadas

0,1 m

Deslocamento da tubulação 1

Deslocamento da tubulação 1 da aresta da bancada 1.

Numérico, positivo

5 pés

1,5 m

Tamanho da tubulação 2

Diâmetro da tubulação 2.

Numérico, positivo

4 polegadas

0,1 m

Deslocamento da tubulação 2

Deslocamento da tubulação 2 da aresta da bancada 2.

Numérico, positivo

5 pés

1,5 m

Tamanho da tubulação 3

Diâmetro da tubulação 3.

Numérico, positivo

6 polegadas

0,15 m

Deslocamento da tubulação 3

Deslocamento de tubulação 3 da aresta da bancada 3.

Numérico, positivo

5 pés

1,5 m

Tamanho da tubulação 4

Diâmetro da tubulação 4.

Numérico, positivo

8 polegadas

0,2 m

Deslocamento da tubulação 4

Deslocamento de tubulação 4 da aresta da bancada 4.

Numérico, positivo

5 pés

1,5 m

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro

Descrição

Status

Superfície do talude Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies. Necessário
Deslocamento da tubulação 1 Pode ser utilizado para substituir o Deslocamento da tubulação 1 amarrar a tubulação 1 com um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar o deslocamento: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico. Opcional
Elevação da tubulação 1 Pode ser utilizado para substituir a elevação da tubulação 1. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. Opcional
Deslocamento da tubulação 2 Pode ser utilizado para substituir o Deslocamento da tubulação 2 amarrar a tubulação 2 com um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar o deslocamento: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico. Opcional
Elevação da tubulação 2 Pode ser utilizado para substituir a elevação da tubulação 2. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. Opcional
Deslocamento da tubulação 3 Pode ser utilizado para substituir o Deslocamento da tubulação 3 amarrar a tubulação 3 com um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar o deslocamento: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico. Opcional
Elevação da tubulação 3 Pode ser utilizado para substituir a elevação da tubulação 3. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. Opcional
Deslocamento da tubulação 4 Pode ser utilizado para substituir o Deslocamento da tubulação 4 amarrar a tubulação 4 com um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar o deslocamento: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico. Opcional
Elevação da tubulação 4 Pode ser utilizado para substituir a elevação da tubulação 4. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. Opcional

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

Comportamento

O ponto de articulação inicial é definido no ponto de anexação. A elevação do ponto de articulação é comparada à superfície alvo para determinar se a seção está na condição de corte ou preenchimento. Uma interceptação é calculada para a superfície alvo usando a inclinação do determinado talude. Se a altura para a interceptação exceder a Altura máxima do talude , o vínculo com a Altura máxima da bancada será inserido e a bancada será adicionada. O ponto de articulação é redefinido para a aresta externa da bancada e o processo é repetido até que um vínculo de talude seja encontrado e que não exceda a Altura máxima do talude. Cada bancada, até quatro, utiliza os parâmetros de entrada para cada largura e profundidade da bancada.

Em cada bancada uma tubulação é inserida em uma distância especificada nos parâmetros de entrada ou substituída usando destinos para o deslocamento e elevação. Um tamanho 0 da tubulação omite a tubulação.

Operação do modo de layout

No modo de layout, esta submontagem desenha a inclinação do aterro inicial para 5 unidades.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma

Código

Descrição

P1 Articulação
P2, P5, P8, P11 Bench_In
P3, P6, P9, P12 Valeta
P4, P7, P10, P13 Bench_Out
P25 - P29 Talude
P35, P38, P40, P42 PipeCenter
P36, P39, P41, P43 Pipe_Invert
L1, L4, L7, L10 Topo, Referência, Bancada
L2, L3, L5, L6, L8, L9, L11, L12 Topo, Referência, Pântano
L24, L26, L27, L28 Topo, Referência, Talude
L34, L35, L36, L37 Tubulação

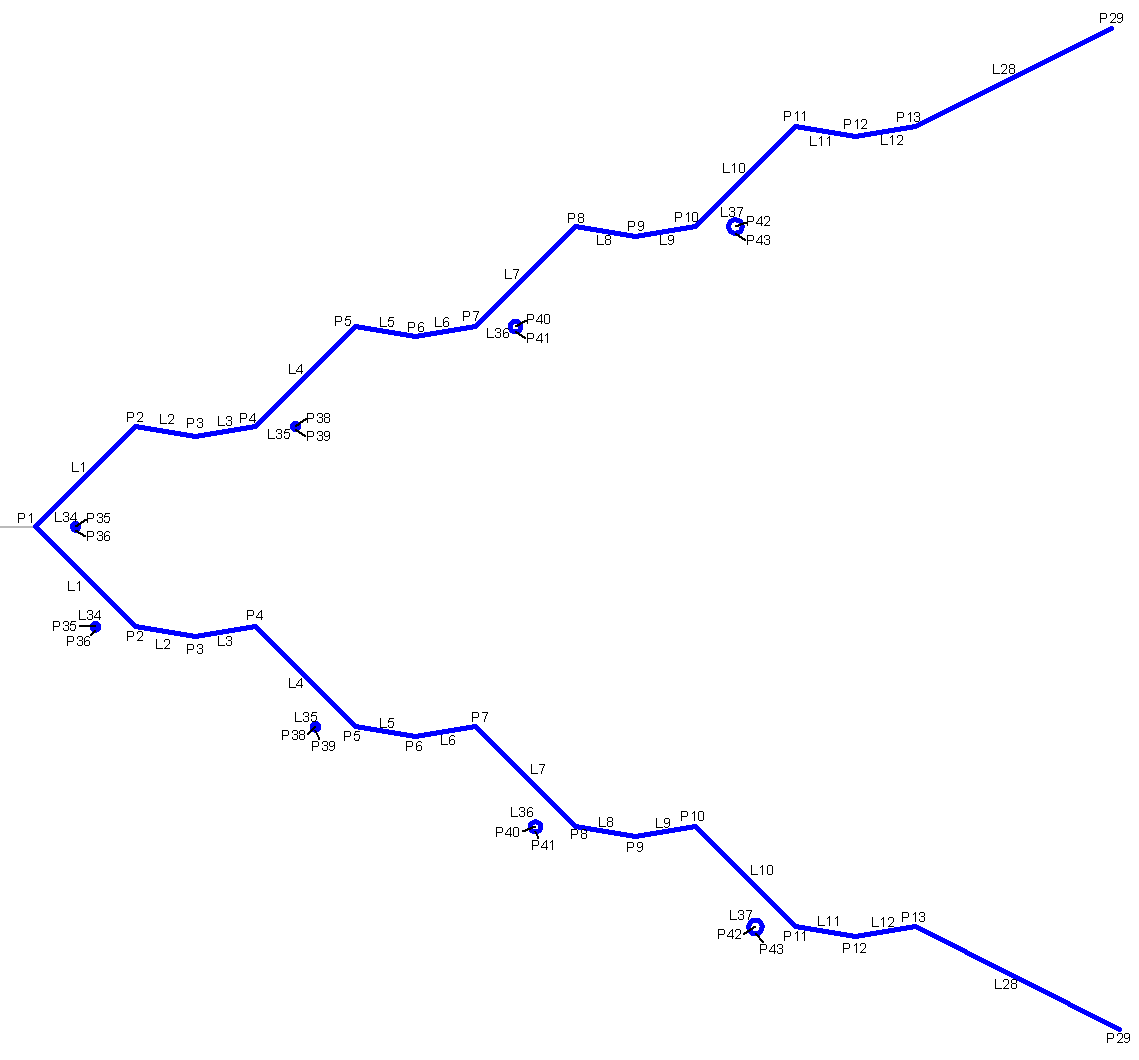

Diagrama de codificação
