SimpleTunnelOpenBottom

A submontagem SimpleTunnelOpenBottom é para um túnel simples com uma parte inferior aberta. Ele usa a altura, a largura e a espessura do material que você inserir.

Anexação

O ponto de anexação está o centro inferior do túnel.

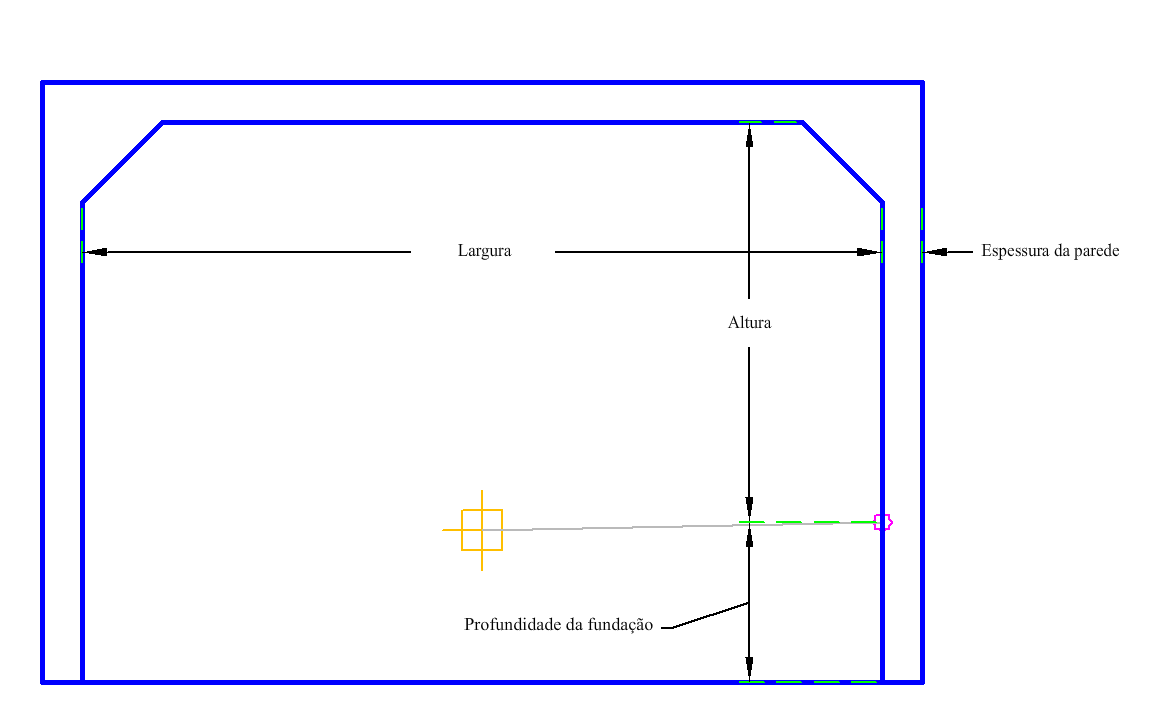

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Entrada dupla da largura	Largura interna do túnel	Numérico, positivo	10 pés 3 m
Altura do túnel	Altura interior do túnel	Numérico, positivo	5 pés 1,5 m
Espessura da parede	Largura das paredes e o telhado do túnel	Numérico, positivo	0,5 pés ,15 m
Shape Name	Uma lista de códigos a ser atribuídos à forma do túnel	Sequência de caracteres separada por vírgulas	Túnel
Vínculo do forro do túnel	Uma lista de códigos a ser atribuídos ao vínculo do forro	Sequência de caracteres separada por vírgulas	TunnelCeiling
Vínculo da parede do túnel interno	Uma lista de códigos a ser atribuídos ao vínculo da parede interna	Sequência de caracteres separada por vírgulas	TunnelInsideWall
Vínculo da parte superior do túnel	Uma lista de códigos a ser atribuídos ao vínculo superior	Sequência de caracteres separada por vírgulas	TunnelTop
Vínculo da parede do túnel externo	Uma lista de códigos a ser atribuídos ao vínculo da parede externa	Sequência de caracteres separada por vírgulas	TunnelOutsideWall
Profundidade da fundação	Profundidade das paredes do túnel abaixo do piso do túnel	Numérico, positivo	5 pés 1,5 m
Código do túnel superior direito	Uma lista de códigos a ser atribuídos ao ponto direito superior	Sequência de caracteres separada por vírgulas	TunnelTopRight
Código do túnel superior esquerdo	Uma lista de códigos a ser atribuídos ao ponto esquerdo superior	Sequência de caracteres separada por vírgulas	TunnelTopLeft

Parâmetros-alvo

Nenhum.

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

Comportamento

Os pontos, vínculos e formas são criados utilizando os parâmetros de entrada.

Operação do modo de layout

No modo de layout, a submontagem exibe os vínculos que compreendem o túnel.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1	InnerWallMidHeightRight
P2	TunnelInsideWall_Right_Hinge2
P3	TunnelInsideWall_Top_Left
P4	InnerWallMidHeightLeft
P5	Referência, BottomWallOutside
P6	TunnelTopLeft, Topo
P7	TunnelTopRight, Topo
P9	Referência
P12	TunnelInsideWall_Top_Right
P13	TunnelInsideWall_Left_Hinge1
L1	TunnelInsideWall
L2, L13, L14	TunnelCeiling
L3, L9, L12	TunnelInsideWall
L4, L11, L15	Referência
L5, L10	TunnelOutsideWall
L6	TunnelTop
L12	TunnelInsideWall
S1	Túnel
S2	Remoção

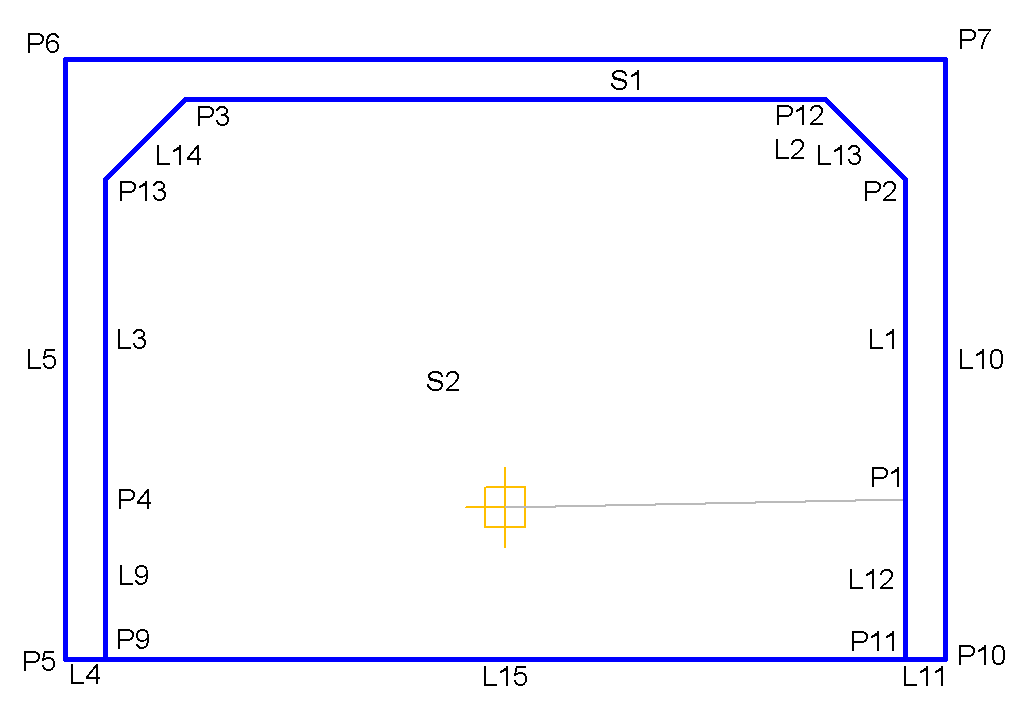

Diagrama de codificação
