VegetatedFilterStrip

Anexação

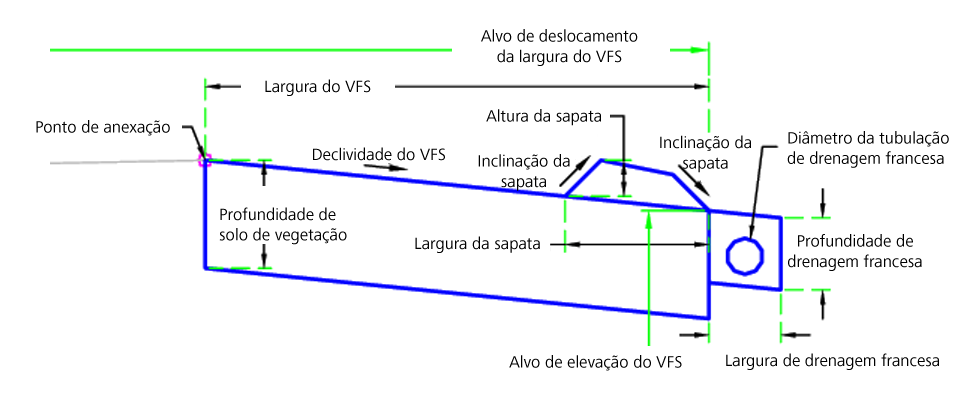

O ponto de anexação está na aresta interna da Faixa de filtro de vegetação. Este componente pode ser anexado à esquerda ou à direita.

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita
Incluir Saída da drenagem francesa	Incluir saída da drenagem francesa no final do filtro	Sim/Não	Sim
Inclinação da sapata	Inclinação da sapata	Numérico, positivo	1 ( : 1)
Largura da sapata	Largura da sapata	Numérico, positivo	2 pés 0,60 m
Altura da sapata	Altura da sapata	Numérico, positivo	0,5 pés 0,15 m
Incluir sapata na ponta	Incluir sapata na ponta para conter água	Sim/Não	Sim
Profundidade de solo de vegetação	Profundidade de solo de vegetação	Numérico, positivo	1,5 pés 0,45 m
Incluir solo de vegetação	Incluir solo de vegetação	Sim/Não	Sim
Declividade do VFS	Declividade da faixa do filtro de vegetação	Numérico	-10%
Largura do VFS	Largura da faixa do filtro de vegetação	Numérico, positivo	15 pés 4,5 m
Diâmetro da tubulação de drenagem francesa	Diâmetro da tubulação de drenagem francesa	Numérico, positivo	0,5 pés 0,15 m
Profundidade de drenagem francesa	Profundidade de drenagem francesa	Numérico, positivo	1 pé 0,3 m
Largura de drenagem francesa	Largura de drenagem francesa	Numérico, positivo	1 pé 0,3 m

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro	Descrição	Status
Largura do VFS	Pode ser utilizado para substituir o valor do deslocamento da faixa do filtro de vegetação e vincular a aresta a um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico.	Opcional
Elevação do VFS	Pode ser utilizada para substituir a faixa de filtro de vegetação e vincular a elevação à elevação de um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

Comportamento

A partir do ponto de anexação, são inseridas uma superfície de declividade final e uma subdeclividade paralela usando a largura e a profundidade especificadas. Os vínculos verticais fecham a forma em qualquer extremidade da faixa do filtro de vegetação. Uma sapata opcional é criada na extremidade final da faixa do filtro de vegetação. Uma drenagem francesa é criada na extremidade da faixa do filtro de vegetação.

Operação do modo de layout

No modo de layout, esta submontagem desenha todos os vínculos utilizando os parâmetros de entrada.

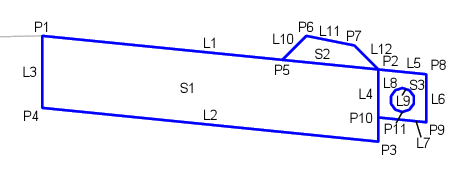

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P2	Filter_Outside	Aresta externa da faixa do filtro de vegetação
P5-P7	Sapata
P11	Pipe_Invert	Geratriz da tubulação da drenagem francesa
L1	Filtro, parte superior	Parte superior da faixa do filtro de vegetação
L2, L7	Referência
L5	Parte superior, FrenchDrain	Parte superior da drenagem francesa
L9	Tubulação
L10-12	Sapata
S1	VFS	Faixa de filtro de vegetação
S2	Sapata
S3	FrenchDrain	Drenagem francesa
