A submontagem CurbOffsetPipe é utilizada para colocar um meio-fio e uma sarjeta com uma tubulação atrás do meio-fio e sarjeta. Um terraço também é colocado atrás do meio-fio.
Anexação
O ponto de anexação está no ponto do flange da sarjeta.

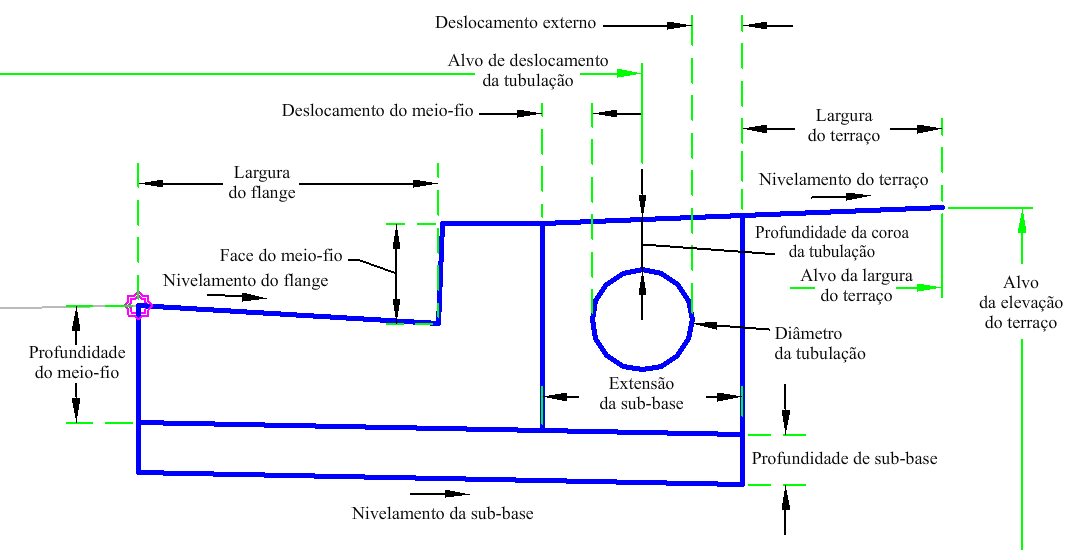

Parâmetros de entrada
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
|
Lado |
Especifica em qual lado a submontagem deve ser colocada. | Esquerda/Direita |
Direita |
|
Largura do flange |
Largura desde o flange da sarjeta até a linha de fluxo. | Numérico |
1,5 pés 0,45 m |
|
Nivelamento do flange |
% de inclinação da sarjeta. | Numérico |
6 (%) |
|
Face do meio-fio |
Altura desde a linha de fluxo até o topo do meio-fio. | Numérico |
0,5 pés 0,15 m |
|
Profundidade do meio-fio |
Profundidade do meio-fio no ponto do flange. | Numérico, positivo |
0,583 pés 0,18 m |
|
Profundidade de sub-base |
Profundidade da camada de sub-base no ponto de anexação (zero para omitir) | Numérico, positivo |
0,25 pés 0,08m |
|
Extensão de sub-base |
A largura na qual a camada da sub-base se estende para além do meio-fio. | Numérico |
1 pé 0,3 m |
|
Largura do terraço |
Largura do terraço. | Numérico, positivo |
1 pé 0,3 m |
|
Nivelamento do terraço |
% de inclinação do terraço. | Numérico |
4 (%) |
|
Diâmetro da tubulação |
Diâmetro da tubulação de drenagem. | Numérico, positivo |
0,5 pés 0,15 m |
|
Deslocamento do meio-fio |
A distância desde a parte traseira do meio-fio para a tubulação de drenagem. | Numérico |
0,25 pés 0,08m |
|
Deslocamento externo |
Distância a partir da tubulação de drenagem para a aresta do fosso da tubulação. | Numérico, positivo |
0,25 pés 0,08m |
|
Nivelamento da sub-base |
% de inclinação da sub-base. | Numérico |
2 (%) |
|
Profundidade da coroa da tubulação |
Distância desde a geratriz da tubulação de drenagem para a parte inferior do fosso da tubulação. | Numérico, positivo |
0,25 pés 0,08m |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
|
Parâmetro |
Descrição |
Status |
|---|---|---|
|
Largura do terraço |
Pode ser utilizada para substituir o valor da largura do terraço e vincular a largura do terraço com um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico. | Opcional |
|
Elevação do terraço |
Pode ser utilizada para substituir a inclinação do terraço e vincular a elevação do terraço com a elevação de um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
|
Deslocamento da tubulação |
Pode ser utilizado para substituir o valor do deslocamento da tubulação e vincular a tubulação com um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico. | Opcional |
Atribuições de lógica em tempo de execução
Nenhum.
Parâmetros de saída
Nenhum.
Comportamento
A submontagem gera uma forma de um meio-fio e sarjeta simples, com o ponto de anexação no flange da sarjeta. Uma tubulação é então colocada atrás do meio-fio com material de fosso. Um terraço é então colocado atrás do material do fosso da tubulação.
Operação do modo de layout
No modo do layout, esta submontagem exibe o componente do meio-fio e sarjeta e terraço com base nos parâmetros de entrada fornecidos.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1 | Flange, Topo | Ponto do flange da sarjeta |
| P2 | Flowline_Gutter | Ponto da linha de fluxo da sarjeta |
| P3 | TopCurb | Topo do meio-fio |
| P4 | BackCurb | Traseira do meio-fio |
| P5 - P6 | Curb_Base | Parte superior da base sob o meio-fio |
| P7 | Sub-base, referência | Parte inferior da base sob o meio-fio |
| P8 | SubBaseExtension | Parte superior da base sob a tubulação |
| P9 | Sub-base, referência | Parte inferior da base sob a tubulação |
| P10 | Topo | |
| P11 | TopPipe | Topo da tubulação |
| P12 | CenterPipe | Centro da tubulação |
| P13 | BottomPipe | Geratriz da tubulação |
| P14 | Topo, TerraceWidth | Fim do terraço |
| P15 | SubbaseExtension | Traseira da sub-base |
| L1 | Topo, Meio-fio, Flange | Flange do meio-fio |
| L2 | Topo, meio-fio, face do meio-fio | Face do meio-fio |
| L3 | Topo, Meio-fio, CurbTop | Parte mais alta do meio-fio |
| L4 - L5 | Curb_Base | Arestas de meio-fio |
| L6 | Curb_Back | Traseira de meio-fio |
| L7 | SubBaseDepth, Referência | Topo da sub-base sob o meio-fio |
| L8 | SubBaseExtension | Topo da sub-base atrás do meio-fio |
| L9 | Sub-base, referência | Vínculo da sub-base abaixo da tubulação |
| L10 | Referência, Sub-base | Parte inferior da sub-base |
| L11 | Topo, Terraço | Terraço |
| L12 | Tubulação | |
| L13 | Topo, TerraceWidth | Terraço |
| L14 | SubbaseExtension | |
| L15 | Referência | |
| S1 | Meio-fio | |
| S2 | Sub-base | |
| S3 | Backfill | Material em torno da tubulação |

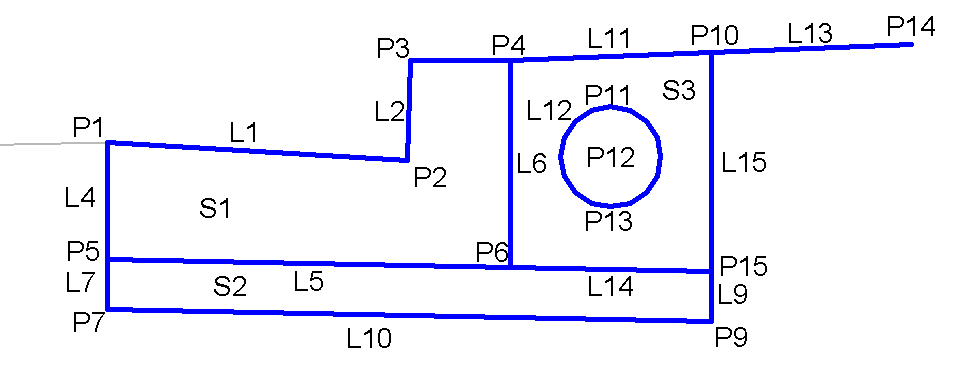

Diagrama de codificação
