SimpleCutWithLanding

A submontagem SimpleCutWithLanding permite um patamar/acostamento simples com uma opção de corte. A submontagem somente cria o talude em uma situação de corte.

Anexação

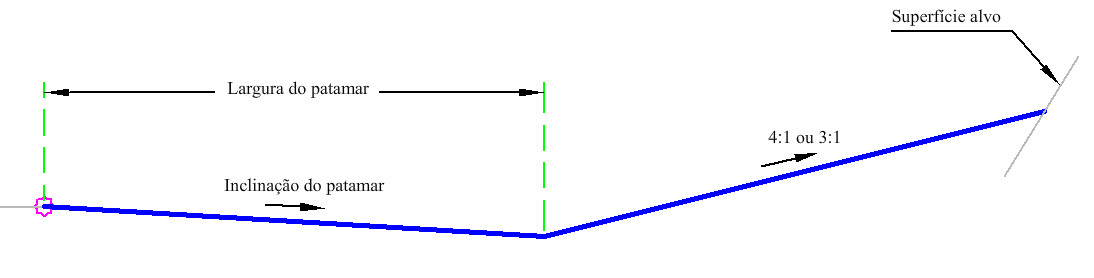

O ponto de anexação é o ponto mais interno nos vínculos de nivelamento que precedem o patamar.

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerda/Direita	Direita
Largura do patamar	Largura do patamar.	Numérico, positivo	5 pés 1,5 m
Inclinação do patamar	% de inclinação do patamar.	Numérico	-6 ( % )

Parâmetro

Descrição

Tipo

Padrão

Lado

Especifica em qual lado a submontagem deve ser colocada.

Esquerda/Direita

Direita

Largura do patamar

Largura do patamar.

Numérico, positivo

5 pés

1,5 m

Inclinação do patamar

% de inclinação do patamar.

Numérico

-6 ( % )

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro	Descrição	Status
Superfície do talude	Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies.	Opcional

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

Comportamento

O patamar é desenhado utilizando os parâmetros de entrada. A altura para o talude é então calculada. Se a distância for menor do que 25 pés (7,5 m) uma inclinação de talude de 4:1 é utilizada. Se a altura for menor do que 35 pés (10,5 m) uma inclinação de talude de 3:1 é utilizada. Caso contrário, uma inclinação de talude de 2:1 é utilizada.

Em caso de aterro, a inclinação de talude não será criada.

Operação do modo de layout

No modo do layout, a submontagem exibe os vínculos que compreendem o patamar e um vínculo para o talude no corte.

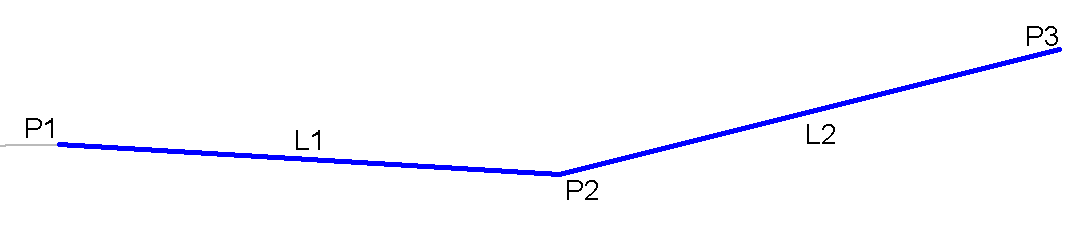

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1	Topo, Ponto de articulação
P2	Topo, LandingOuter	Ponto do patamar externo
P3	Daylight_point	Ponto do talude
L1, L2	Topo
