A submontagem ClarkCountyCurbE1 insere vínculos para criar um meio-fio no ponto de inserção especificado. A forma representa o meio-fio do padrão Condado de Clark, tipo E1
É preciso verificar se as cotas usadas correspondem à sua interpretação do plano padrão.
Anexação
O ponto de anexação é a aresta interna do corte inicial ou Inclinação de preenchimento. Este componente pode ser anexado à esquerda ou à direita.

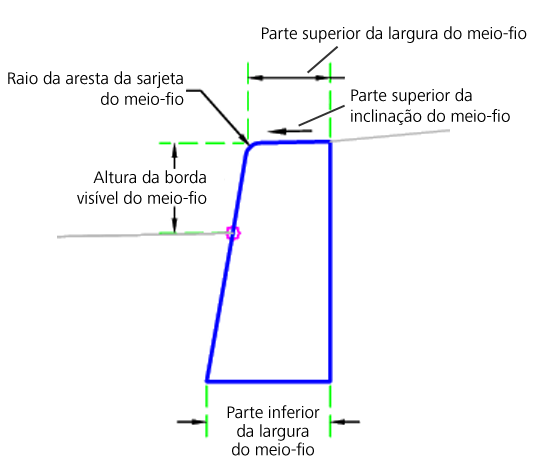

Parâmetros de entrada
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
| Lado | Especifica em qual lado a submontagem deve ser colocada. | Esquerdo/Direito | Direita |
| Parte inferior da largura do meio-fio | Parte inferior da largura do meio-fio | Numérico, positivo |
8,25 pol 0,21 m |
| Parte superior da largura do meio-fio | Parte superior da largura do meio-fio | Numérico, positivo |
5,5 pol 0,14 m |
| Raio da aresta da sarjeta do meio-fio | Raio da aresta da sarjeta do meio-fio | Numérico, positivo |
1 pol 0,025 m |
| Altura total do meio-fio | Altura total do meio-fio | Numérico, positivo |
16 pol 0,40 m |
| Altura da borda visível do meio-fio | Altura da borda visível do meio-fio | Numérico, positivo |
6 pol 0,15 m |
| Parte superior da inclinação do meio-fio | Parte superior da inclinação do meio-fio | Numérico, positivo | 50 ( : 1) |
| Ponto de anexação | Ponto de anexação do meio-fio | Linha de fluxo/traseira | Linha de fluxo |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
Nenhum.
Atribuições de lógica em tempo de execução
Nenhum.
Parâmetros de saída
Nenhum.
Comportamento
A submontagem cria uma forma de Meio-fio do padrão Clark County, tipo E1, com o ponto de anexação na linha de fluxo ou na traseira do meio-fio.
Operação do modo de layout
No modo de layout, essa submontagem desenha a forma do meio-fio conforme especificada pelos parâmetros de entrada.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1 | Flowline_Gutter | Linha de fluxo do meio-fio |
| P3 | Top_Curb | Parte superior do meio-fio |
| P4 | Back_Curb | Traseira do meio-fio |
| L1-L3 | Parte mais alta, meio-fio | Parte superior do meio-fio |
| L4 - L6 | Referência, meio-fio | Referência do meio-fio |
| S1 | Meio-fio | Forma de concreto do meio-fio |
Diagrama de codificação
