CurbWallRadius

A submontagem CurbWallRadius é utilizada como uma parede de meio-fio com uma norma 6" (0.15 m) / 12" (0.30 m) com a entrada definida pelo usuário para múltiplas larguras e para o raio do meio-fio.

Anexação

O ponto de anexação está no início do ponto do raio da parede do meio-fio.

Parâmetros de entrada

Nota: Todas as dimensões estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerda/Direita	Direita
Largura do meio-fio	Largura do meio-fio.	Numérico, positivo	0.5 pés 0.15 m
Altura do meio-fio	Altura do meio-fio.	Numérico, positivo	1 pé 0.30 m
Arredondamento do raio	Raio para o arredondamento na frente do meio-fio.	Numérico, positivo	0.5 pés 0.15 m

Parâmetros-alvo

Nenhum.

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Parâmetro	Descrição	Status
Raio utilizado	Raio resolvido do meio-fio.	Numérico, positivo

Comportamento

Os vínculos do meio-fio são inseridos com base nas dimensões dos parâmetros de entrada. Todas as dimensões devem ter valores positivos diferentes de zero para obter os melhores resultados. Os parâmetros são verificados para garantir que o raio de entrada fornecerá um resultado válido.

Para fornecer uma solução matematicamente possível, a submontagem compara o raio à largura e à altura inseridas. Se a largura ou altura for menor do que o raio, então a metade do valor menor da largura ou altura será usada.

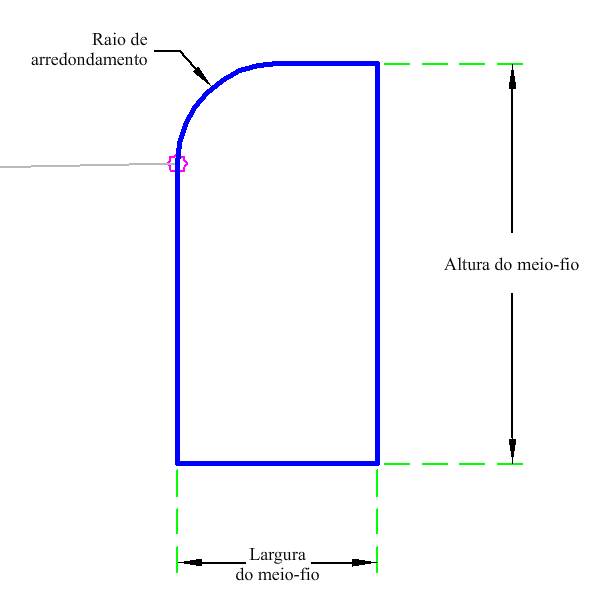

A submontagem gera a forma para um meio-fio simples com raio, com o ponto de anexação na parte inferior do raio do meio-fio.

Operação do modo de layout

No modo do layout, esta submontagem exibe o componente do meio-fio com base nos parâmetros de entrada fornecidos.

Ponto, vínculo e códigos da forma

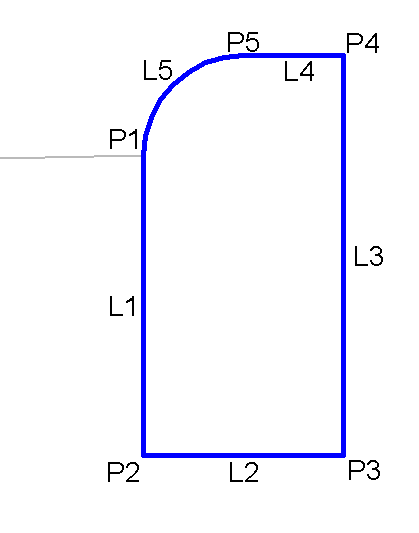

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1	Anexação	Ponto de anexação do meio-fio
P2	Face_Curb, Referência	Face do meio-fio
P3	Referência
P4	Back_Curb	Traseira de meio-fio
P5	Topo
L1	Meio-fio, Referência	Meio-fio abaixo do ponto de anexação
L2	Referência
L3	CurbBack	Traseira de meio-fio
L4 - L5	Topo
S1	Meio-fio
